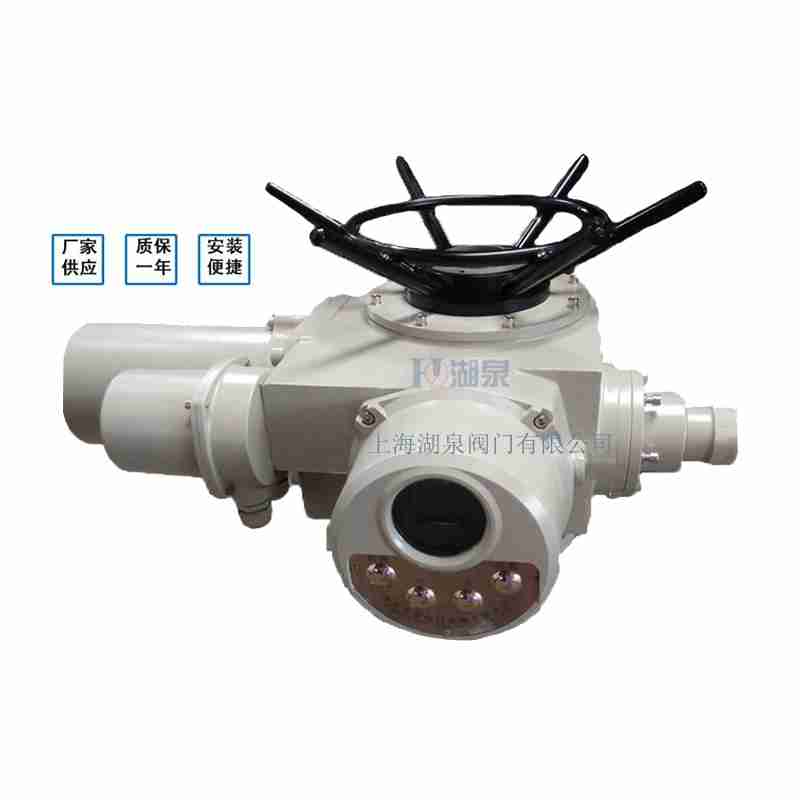

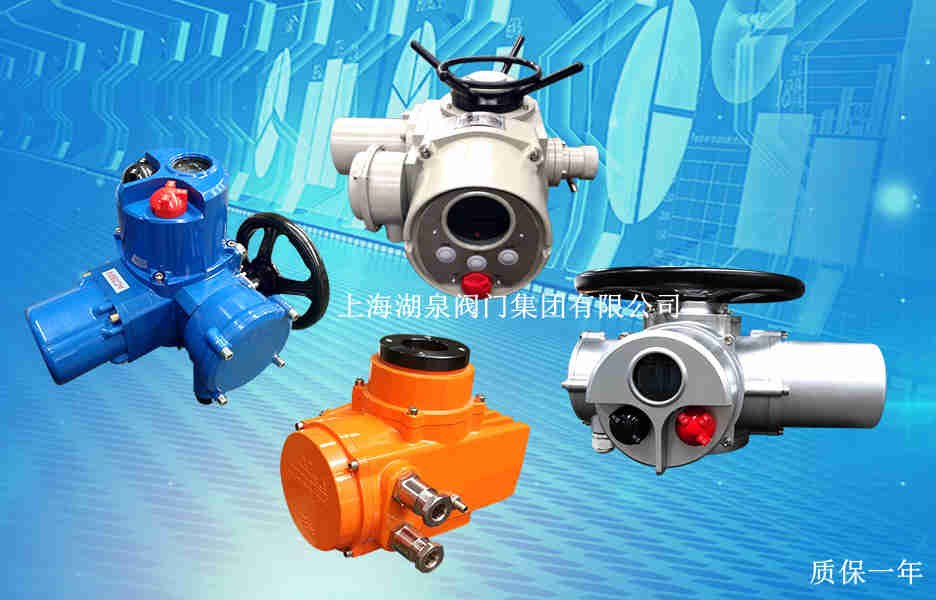

上海湖泉阀门集团有限公司 DZW 型号 DZW120-24W DZW120-24W多回转电动装置概述: DZW120-24W多回转电动装置,简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔... 特点：1、 全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。2、 相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。3、 缺相?；ぃ壕哂械缭慈毕啾；すδ堋?、 控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。5、 禁动延时?；ぃ罕苊饣蚣跎倭嘶挡糠钟捎诠咝猿惺艿姆醋饔昧Α４吮；すδ芡笔视糜谙殖】刂品绞胶驮犊乜刂品绞?。6、 电子互锁?；ぃ涸谝桓鲋噶钫谥葱星冶３钟行?，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完个指令后再执行下一个指令。7、 瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。8、 现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。

执行器主要的产品型号：

Z10-24W，Z15-24W，Z20-24W，Z20-18W，Z30-24W，Z30-18W，Z45-24W，Z60-24W，Z90-24W，Z120-24W，Z180-18W，Z250-18W，Z350-18W

DZW10，DZW15，DZW20，DZW30，DZW45，DZW60，DZW90，DZW120，DZW180，DZW250，DZW350

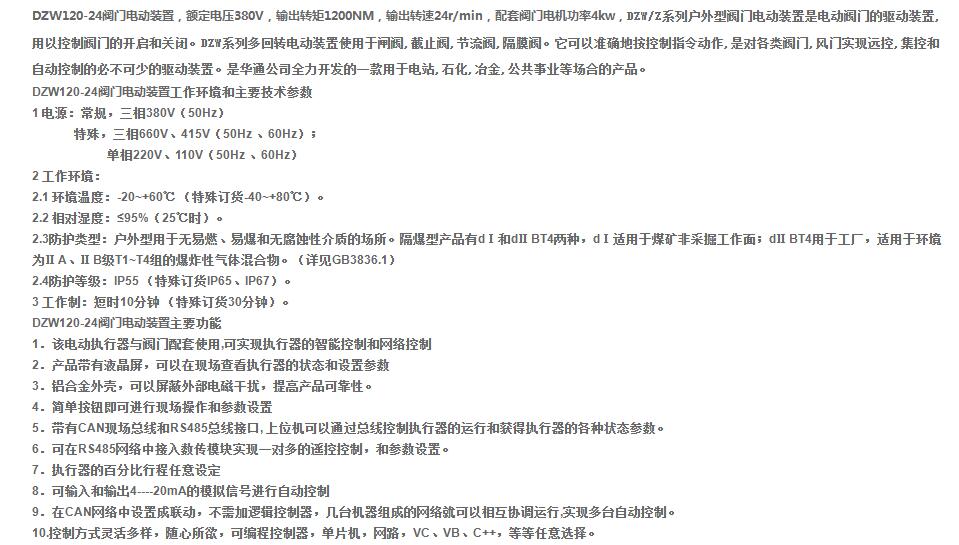

系列阀门电动装置为双位阀电驱动装置，适用于阀瓣做直线运动的阀门，如截止阀、闸阀、节流阀、隔膜阀等。与二级减速装置组合后，也可用于阀瓣做旋转运动的阀门，如球阀、蝶阀等。产品通过型式试验和万次寿命试验，其性能指标达到JB/T8528-1997标准的各项要求。输出转矩从25N·m到400N·m（分三个机座号），输出转速有12、18、24、30、36、42、48、60r/min八种可供选择。手动速比均为1：1。可提供转矩型和推力型两种连接尺寸，分别符合标准JB2920和标准ISO5210。行程控制器可扩充到四个位置（开、关、中1、中2）。阀位变送器（4～20mA电流输出）作为附件供选用。

Z型电动装置由电机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手-电动切换机构、手轮及电气部分组成。

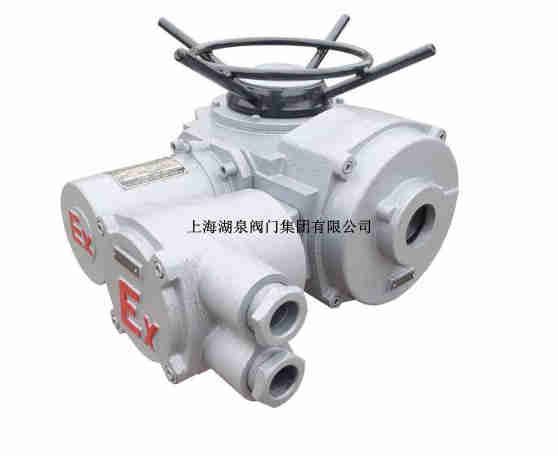

注意：隔爆型电气部分增加了隔爆面结构，并采用隔爆型接线盒和YBDF隔爆型阀门用电动机，安装、调试和维护时，不可损伤隔爆面，不得在爆炸环境下拆去与电气有关的箱盖或带电操作，打开电气箱盖前必须先切断电源，重装时盖严紧固以保证隔爆型能！

Z20-24W Z型阀门电动装置故障及排除方法

序号	故 障	原 因	排除方法
1	电机起不动	1. 电源线脱开 2. 控制线路故障 3. 行程或力矩控制机构失灵	1. 检查电源线 2. 排除线路故障 3. 排除行程或力矩控制机构故障
2	输出轴旋向不符合规定	电源相序接反	调换任意两电源线
3	电机过热	1. 连续工作时间太长 2. 一相线断开	1. 停止运行,使电机冷却 2. 检查电源线
4	运行中电机停转	1. 阀门有故障 2. 电动装置过载，力矩控制机构动作	1. 检查阀门 2. 增大整定转矩
5	阀门到位后电机不停转或灯不亮	1. 行程或力矩控制机构有故障 2. 行程控制机构调整不当	1. 检查行程或力矩控制机构 2. 重新调整行程控制机构
6	远方无阀位信号	1. 电位器齿轮紧定螺钉松动 2. 远传电位器故障	1. 拧紧电位器齿轮紧定螺钉 2. 检查更换电位器

行程控制机构 由十进位齿轮和微动开关组成， 简称计数器。其工作原理是由减速箱内的一主动小齿轮（Z=8）带动计数器工作。如果计数器按阀门开或关的位置已调好，当计数器随输出轴转到预先调整好的 位置（圈数）时，则凸轮将被转动90度，压迫微动开关工作，切断电源，电机停转， 以实现对电动装 置行程（转圈数）的控制。为了控制较多转圈的阀门，可调整凸轮转180度或270度再迫使微动开关动作。   控制?？?nbsp;一体化整体型、调节型阀门电动装置电气控制器设有电源控制?？椋哂邢嘈蜃远髡δ?，对用户接入的三相电源能进行自动识别和自动调整，始终***电动装置开关方向被正确执行，同时具有缺相?；すδ堋Ｇ谢坏?ldquo; 现场”时，远方开关无效，反之亦然。提供远方操作状态、故障信号无缘触点。功能板提供4- 20mA阀位反馈信号， 供集控室指示阀位。     体开关型功率控制器接受“开”、“关”、“停”信号，可使用阀门停在任意开度状态。    整体调节型功率控制器接受远方4-20mA信号，自动调节阀门开度。
