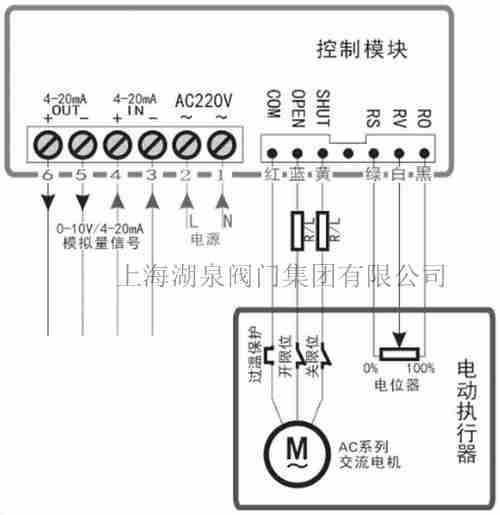

电动控制阀门规格，原理接线图知道吗？上海湖泉阀门集团有限公司带大家了解一下电动阀门控制原理的详细介绍和说明电动调节阀适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。 电动控制阀门一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控，适当的流量特性（一般 为等百分数特性），适当的型号规格：当处在设计方案流量下彻底开启时，减压阀尽可能肩负计划方案设计标准下少为50% 的控制回路压力差，在考虑到不到所述标准的状况下，要在这种控制回路中安裝自力式压力差减压阀以改进减压阀的阀权度并减少噪声。电机电源220VAC 或者380VAC，控制信号4~20mA，阀里面有控制器，控制器把电流信号转换为步进电机的角行程信号，电机转动，由齿轮，杠杆，或者齿轮加杠杆，带动阀杆运作，实现直行程或角行程 反?。?电机运行，通过齿轮运转，由三接头的滑动变阻器输出阀门的定位信号，此外还有三根线的限位信号（全开，全开。公共线）。

电动控制阀门怎么控制？首先我们要了解其工作原理。通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。   电动控制阀门选用主要控制参数为：公称直径、设计公称压力、介质允许温度范围、流量系数等。电动控制阀门在控制形式上是通过阀门开启角度大小来实现控制开度和截面面积。控制过程是在电机转动过程中，不断以线性电阻值反馈给控制单元，控制单元根据测量值和电动调节阀的反馈电阻值进行比对和判断，发出控制信号到达目标位置即刻停止动作的原理。产品的规格型号都可以定制。但是，在购买产品的情况下，你不能因为价格低或价格高而选择，但你应该做几次调查，才能选择合适的产品。

电动控制阀门执行机构型 式：电子式电动执行机构（如PSL、3810等）电 源：220V或380V输入信号：4-20mA或1-5V·DC输出信号：4-20mA·DC阀作用型式分电关式(B)或电开式(K)阀。电动控制阀门根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。以最常用的4-20毫安电流信号来说，在控制系统给电动控制阀门的信号为4毫安的时候，调节阀处于全闭状态，而给其20毫安信号的时候，调节阀处于全闭状态。4-20毫安中间不同的信号数值对应不同的调节阀开度，即控制系统在给其12毫安信号的时候调节阀的开度为50%。根据自己的工况介质选择适用的流量系数，就可以算出电动阀门每个开度所对应的流量、压力。从而达到控制阀门对工况介质的调节要求。

上海湖泉控制电动阀门操作时用电动执行器控制阀门动作，实现阀门的开与关，从而达到对管中介质的开关或是调节等目的。电动阀门的电动执行器一般由三相异步电动机、齿轮减速箱、转矩限制机构、手动一自动切换机构、开度指示器和电器元件等组成。电动阀门的电动机功率一般为0.37～5.5kW。接通电源，电源指示灯亮。按下开阀按钮，交流接触器线圈通电，交流接触器主触点闭合，电机正转，阀门打开，同时中间继电器和时间继电器通电，中间继电器?？サ惚蘸?，闭锁电流继电器的常闭触点，防止较大的启动电流使闭锁电流继电器误动作。时间继电器延时时间到，延时触点断开，中间继电器断电，由闭锁电流继电器常闭和交流接触器常开触点起自锁作用。当电动阀门达到全开状态时，压动限位开关，交流接触器断电，电机停转，同时阀全开指示灯亮。按下关阀按钮，交流接触器线圈通电，交流接触器主触点闭合，电机反转，电动控制阀门关闭。中间继电器和时间继电器作用同开阀。当电动阀门达到全关状态时，压动限位开关，交流接触器断电，电机停转，同时阀全关指示灯亮。使用时注意：时间继电器的延迟时间一般为3～5S，如不设时间继电器，则必须延长按按钮的时间。
