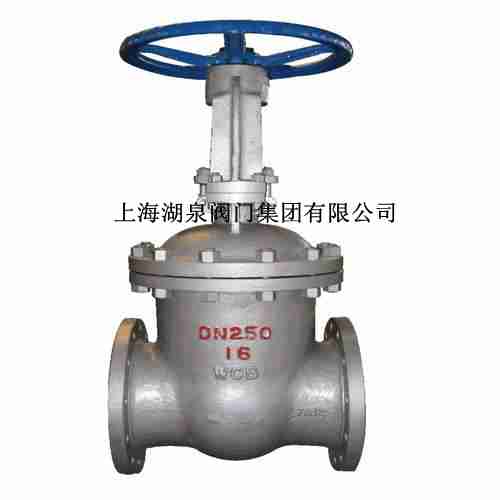

阀门z41h-16c的含义

[ 2022-01-19 ]
阀门z41h-16c的含义大家知道吗?上海湖泉阀门厂家让大家了解一下来Z41H-16C的闸阀型号含义,Z41H-16C闸阀是属于单闸板闸阀,闸板上升开启,闸板下降关闭,可作为管路开关工作的一种通用阀门。 Z代表-闸阀 4代表-法兰 1代表-直通结构 H代表...问:闸阀z41h-16c型号是什么意思?主要用在哪里? 般德阀门:Z41H-16C型号表示的是公称压力16公斤的铸钢法兰闸阀。根据“阀门型号编制方法”中的规定,我们将Z41H-16C这个型号拆分来解释...Z41H-16C闸阀 Z41H-16C、Z41H-16Q、Z41H-16 型楔式闸阀 公称直 径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 尺 L 130 150 160 180 200 250 265 ...Z41H-16C闸阀 Z41H-16C、Z41H-16Q、Z41H-16 型楔式闸阀 公称直 径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 尺 L 130 150 160 180 200 250 265 ...
 阀门z41h-16c的含义

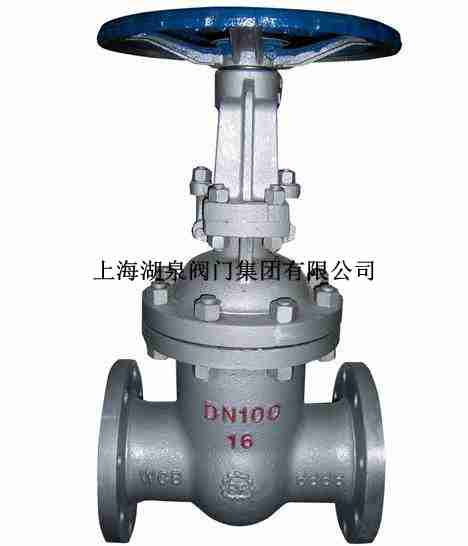

Z41H-16C与Z41H-16有什么不同?Z41H-16C阀门材质为碳钢,Z41H-16阀门材质为铸铁。z41h-16c闸阀是什么意思谁清楚?3 回答 2016-09-21 共有3条回答 X静瑜 有用 4 根据《JB/T308-2004阀门型号编制方法》的规定:Z==闸阀4==法兰连接1==刚性单闸板H==密封面材质:Cr13系不...Z41H-16C DN100 是什么意思?Z41H-16C DN100:法兰连接的闸阀,压力16公斤,铸钢材质,口径100
 阀门z41h-16c

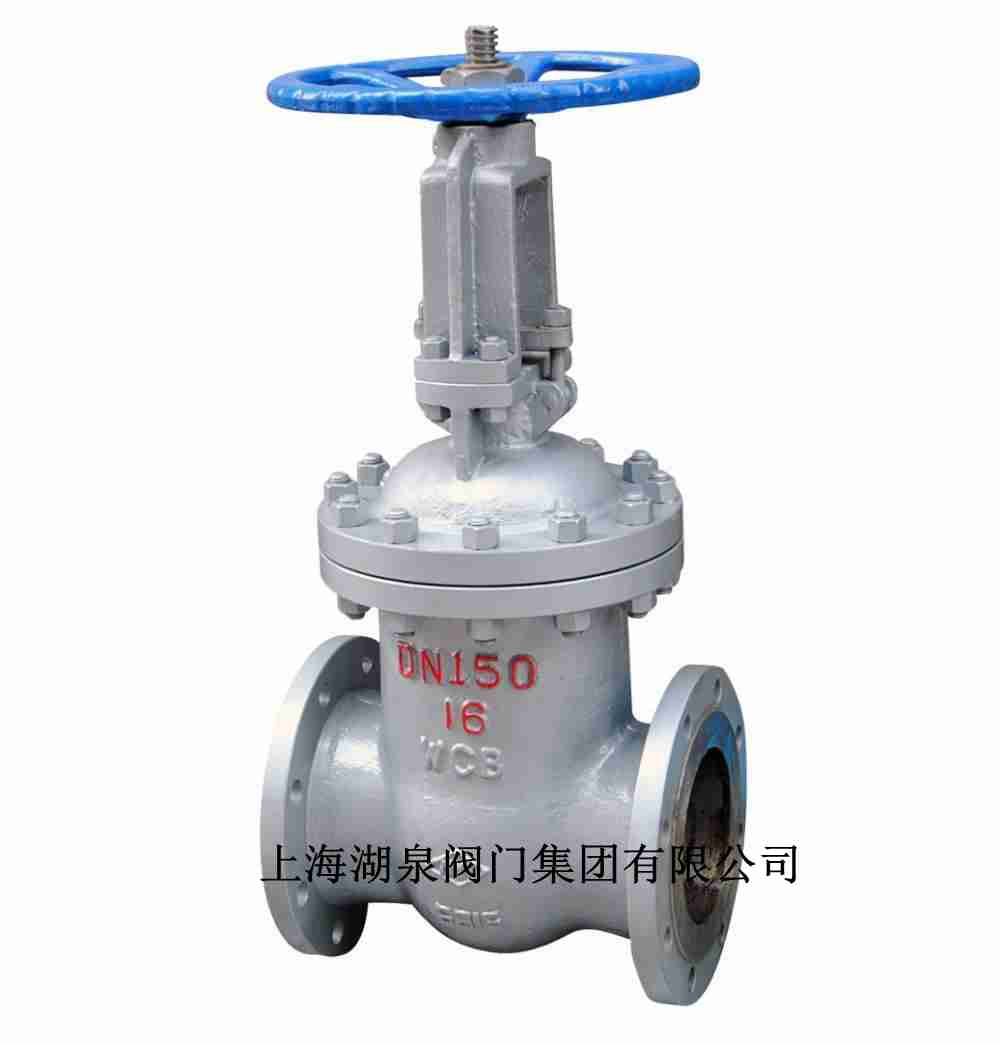

闸阀z41h-16c dn25什么意思 z41h-16c dn25的意思就是:口径为DN25mm,压力为16公斤的铸钢法兰闸阀。其中:Z=闸阀;4=法兰连接;1=楔式闸板明杆结构;H=密封面材质不锈钢;16=公称压力16公斤;...41H-16C_DN300的闸阀型号含义,Z41H-16C_DN300闸阀是属于单闸板闸阀,闸板上升开启,闸板下降关闭,可作为管路开关工作的一种通用阀门。 Z代表-闸阀 4代表-法兰 1代表-直... Z41H闸阀的主要技术参数 Z41产品型号 工称压力/PN 工作压力 / MPa 适用温度 / ℃ 适用介质Z41H-16C、25 16、25 1.6、2.5 ≤ 425 水、蒸汽、油品 Z41Y-16C、25 Z...闸阀Z41H-16C、Z41Y-16C产品说明 Z41H、Z41Y、Z41W型PN16~PN200钢制楔式闸阀:手动、法兰连接形式、明杆楔式刚性单闸板,阀座密封面材料为不锈钢,公称压力PN16~PN200,阀体材料为碳素钢...
z41h-16c阀门
阀门z41h-16c的含义型号尺寸
1.6MPa DN L D D1 D2 b n-φd H D0 重量Weight
凸面法兰
RF

Z40H
Z40Y
Z40W
Z40F
Z40N


Z41H
Z41Y
Z41W
Z41F
Z41N


16C
16P
16R
16I
15 130 95 65 45 14 4-14 170 120 5
20 150 105 75 55 14 4-14 190 140 6.5
25 160 115 85 65 14 4-14 205 160 9
32 180 135 100 78 16 4-18 270 180 12
40 200 145 110 85 16 4-18 310 200 36.5
50 250 160 125 100 16 4-18 358 240 29
65 260 180 145 120 18 4-18 373 240 33
80 280 195 160 135 20 8-18 435 280 45
100 300 215 180 155 20 8-18 500 300 63
125 325 245 210 185 22 8-18 614 320 108
150 350 280 240 210 24 8-23 674 360 134
200 400 335 295 265 26 12-23 818 400 192
250 450 405 355 320 30 12-25 969 450 273
300 500 460 410 375 30 12-25 1145 560 379
350 550 520 470 435 34 16-25 1280 640 590
400 600 580 525 485 36 16-30 1452 640 850
450 650 640 585 545 40 20-30 1541 720 907
500 700 705 650 608 44 20-34 1676 720 985
600 800 840 770 718 48 20-41 1874 800 1112
700 900 910 840 788 50 24-41 2083 800 -
800 1000 1020 950 898 52 24-41 2400 950 -
900 1100 1120 1050 998 54 28-41 2950 1000 -
1000 1200 1255 1170 1110 56 28-48 3245 1000

阀门z41h-16c的含义主要零部件材料
体、盖、板
Body Cover Disc
阀杆
Stem
密封面
Sealing Face
垫片
Sealing Shim
填料
Packing
工作温度
Working Temperature
适用介质
Suitable Medium
WCB 2Cr13 13Cr
STL
木体材料
With Body
Material
尼龙
Nylon
增强柔性石墨
13Cr/柔性石墨
Enhanced Flexible Graphite
1Cr13/Flexible Graphite
08软钢
08 Soft Steal
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE
柔性石墨
增强柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
≤425 水 蒸汽 油品
Water
Steam
Oil Goods
WC1 38CrMoAl
25Cr2MoV
≤450
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
ZGCr5Mo ≤200 硝酸类
Nitric acid
ZG1Cr18Ni9Ti 1Cr18Ni9Ti
≤200 醋酸类
Acetic acid
ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti
