減壓閥|Y42X-PN2.5MPa|C|DN150mm產品技術參數及說明書

[ 2024-12-17 ]

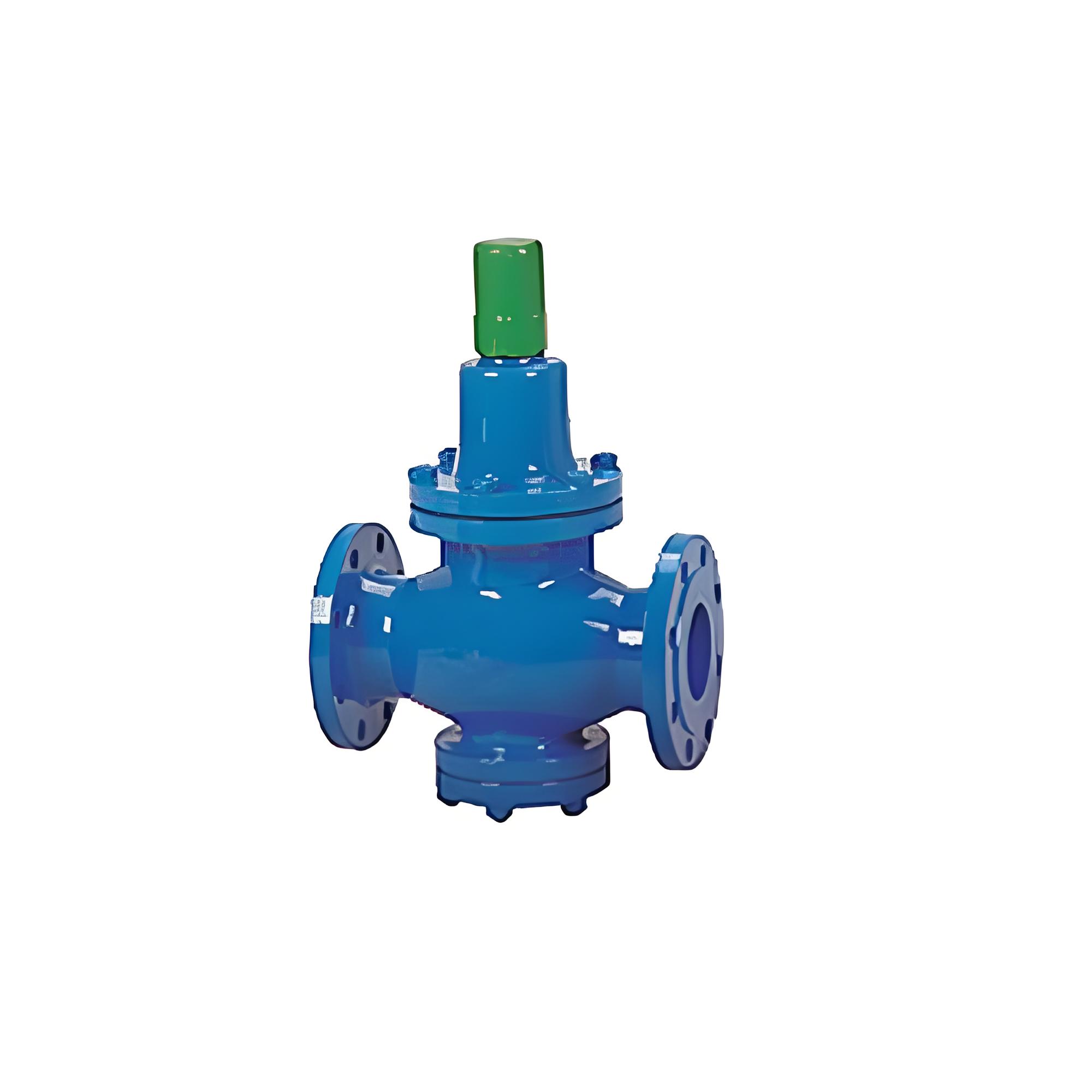

‌Y42X減壓閥‌是一種直接作用式薄膜彈簧減壓閥，主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。其工作原理是通過膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能‌。

閥

應用場景

Y42X減壓閥適用于城市建筑、高層建筑的冷熱供水系統，可以取代常規分區水管，節省設備。它也可以在通常的冷熱水管網中起減壓穩壓作用，適用于水和非腐蝕性液體介質的管路‌。

技術參數
  • ‌公稱通徑‌：DN150mm
  • ‌公稱壓力‌：PN2.5MPa
  • ‌適用溫度‌：0~80℃
  • ‌最高進口壓力‌：2.5MPa
  • ‌出口壓力范圍‌：0.4-1.6MPa
  • ‌壓力特性偏差‌：符合GB12244-1989標準
  • ‌流量特性偏差‌：符合GB12244-1989標準
  • ‌滲漏量‌：0
  • ‌閥體材料‌：WCB（碳鋼）‌
閥門
結構特點

Y42X減壓閥結構緊湊，調壓、穩壓動作平穩，適用于各種需要減壓穩壓的場合‌。


減壓閥

產品性能參數

Y42X 型 PN16~PN63 煤氣減壓閥主要性能參數
型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質 進口壓力 / MPa 出口壓力 / MPa
Y42X-16C 16 1.6 ≤200 煤氣 1.6~2.5 0.5~1.6
Y42X-25 25 2.5
Y42X-40 40 4.0 4.0 1.0~2.5
Y42X-63 63 6.4 6.4 1.0~3.0

產品零部件材料

Y42X 型 PN16~PN63 煤氣減壓閥零部件材料
型號 材料
閥體、閥蓋 閥桿、閥瓣 密封環 調節彈簧 膜片
Y42X-16C 碳鋼 不銹鋼 橡膠 硅錳鋼 鉻鎳鈦鋼
Y42X-25
Y42X-40
Y42X-63

產品外形及結構尺寸

Y42X 型 PN16~PN63 煤氣減壓閥外形及結構尺寸（mm）
型號 DN L H H1 重量 / kg
Y42X-16C 300 800 820 344 560
Y42X-25 300 800 820 345 580
Y42X-40 300 800 840 365 590
Y42X-63 300 800 850 375 600
