产品名称：ZDLM型电子式电动套筒调节阀[ 2013-10-15 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

产品说明：

ZDLM型电子式电动套筒调节阀：由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。

产品性能参数：

ZDLM型电子式电动套筒调节阀主要性能参数
公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn (mm)		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		10	20	25	40	63	100	155	250	370	580	900	1300
行程mm		16		25		40			60			100	100
公称压力(MPa)		1.6，2.5、4.0、6.4MPa
阀体可选材质		WCB、CF8,CF3,CF3M,CF8M
阀芯可选材质		304,316
允许压差△MPa		≤公称压力MPa
流量特性		等百分比特性，线性特性和快开特性
基本误差%		±2.5
回差%		2.5
死区%		1.0
始终点偏差%		±2.5
额定行程偏差%		2.5
允许泄漏量Q		Kv值的0.05%
可调范围		50:1
配电动执行器型号	PSL	PSL201		PSL202		PSL204		PSL208		PSL312
配电动执行器型号	3810L	SA－08		381LSA－20		381LSB－30		381LSB－50		381LSC－65
公称压力介质温度阀体材料	1.6MPa	常温－20℃~＋200℃ 铸铁HT200
	4.0MPa	常温－20℃~＋200℃ 铸钢WCB 铸不锈钢CF8,CF3
	4.0MPa	中温-40℃~＋450℃ 铸钢WCB 铸不锈钢CF8,CF3
	6.4MPa	常温－20℃~＋200℃ 铸钢WCB 铸不锈钢CF8,CF3
	6.4MPa	中温-40℃~＋450℃ 铸钢WCB 铸不锈钢CF8,CF3

产品订货须知：

一、① 电子式电动套筒调节阀产品名称与型号② 电子式电动套筒调节阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定上海湖泉的电子式电动套筒调节阀型号，请按电子式电动套筒调节阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

感谢您访问我们的网站【http://www.1890356.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

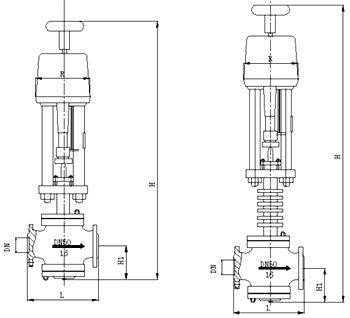

产品外形及结构尺寸：

ZDLM型电子式电动套筒调节阀主要外形及结构尺寸
DN	L		H1	H
	PN(MPa)			常温	中温
	1.6	6.4		常温	中温
25	185	200	110	704	855
40	220	235	125	747	898
50	250	265	131	755	906
65	275	295	171	835	986
80	300	320	189	882	1033
100	350	400	208	920	1071
150	450	550	275	1117	1332
200	550	670	320	1310	1516
250	640	810	390	1420	1626
300	880	950	450	1520	1726
