产品名称：d943h16dn150电动蝶阀[ 2020-12-22 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、d943h16dn150电动蝶阀产品主要介绍

    上海湖泉阀门有限公司D943H-16C DN150法兰电动蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

    二、D943H-16C DN15电动法兰蝶阀产品特点


    1、采用三偏心密封结构，阀座和蝶板几乎没有磨损，密封功能更紧密，更紧密。
    2、大型蝶板采用桁架结构，强度高，流通面积大，流动阻力小。
    3、该阀具有双向密封功能。它不受安装期间介质的流动方向的限制，并且不受空间位置的影响。它可以在任何方向安装。
    4、密封圈由不锈钢制成。它具有硬金属密封和弹性密封的双重优点。它在低温高温下具有优异的密封性能，具有耐腐蚀，使用寿命长的特点。
    5、盘板密封面采用钴基硬质合金焊接而成，密封面耐磨，使用寿命长。
    6、蝶阀驱动单元可在多个工位旋转90°或180°，方便用户使用。

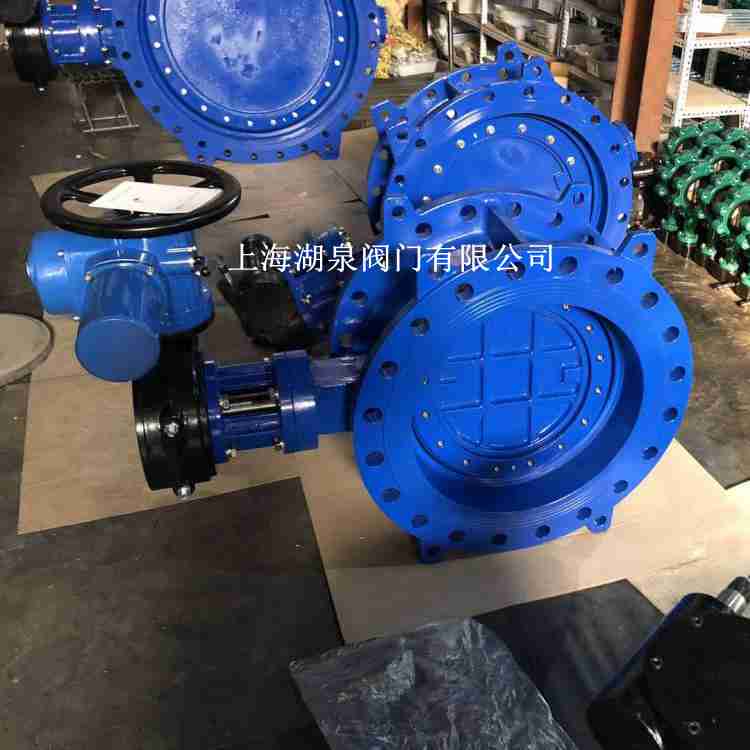

    三、D943H-16C DN15电动法兰蝶阀产品图

    D943H-16C DN15电动法兰蝶阀

  • 四、D943H-16C-150电动法兰蝶阀主要连接和尺寸

    公称通径
    DN    		 结构长度L 外形尺寸（参考值） 连接（标准值） 参考
    重量kg
    D943H PN0.6MPa PN1.0MPa
    mm inch 短 长 H H1 A1 B1 D1 D2 z-d D1 D2 z-d
    50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17
    65 5/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20
    80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23
    100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25
    125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40
    150 6 140 210 175 555 270 280 165 225 8-18 285 240 8-22 47
    200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60
    250 10 165 250 243 680 270 280 375 335 12-18 395 350 12-22 95
    300 12 178 270 283 800 380 440 395 350 12-22 400 355 12-22 125
    350 14 190 290 310 835 420 420 490 445 12-22 505 460 16-22 181
    400 16 216 310 340 915 450 470 540 495 16-22 565 515 16-26 260
    450 18 222 330 380 960 480 490 595 550 16-22 615 565 20-26 338
    500 20 229 350 410 1020 480 490 645 600 20-22 670 620 20-26 360
    600 24 267 390 470 1225 480 660 755 705 20-26 780 725 20-30 540
    700 28 292 430 550 1355 640 660 860 810 24-26 895 840 24-30 580
    800 32 318 470 640 1470 640 660 975 920 24-30 1015 950 24-33 845
    900 36 330 510 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1050
    1000 40 410 550 770 1795 850 860 1175 1120 28-30 1230 1160 28-36 1500
    1200 48 470 630 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 2000

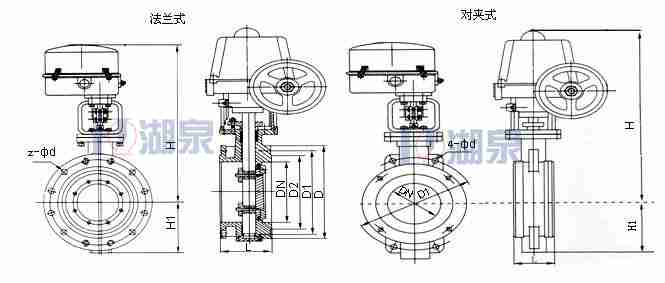

  • 五、D943H-16C-150电动法兰蝶阀结构图



    D943H-16C-150电动法兰蝶阀
