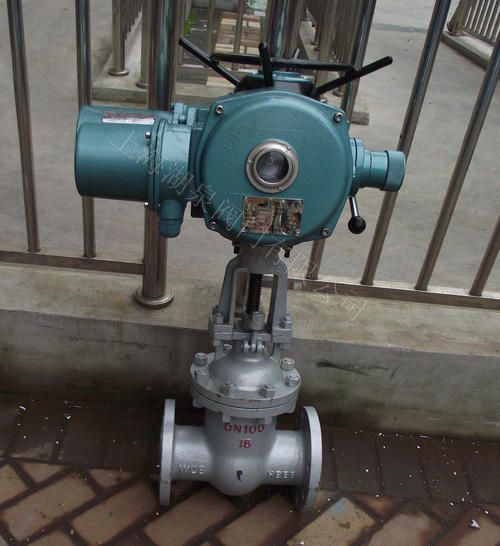

一、DZB45-24W化工防爆型阀门电动装置产品介绍
上海湖泉阀门集团有限公司DZB45-24W化工防爆型阀门电动装置防防护等级为ExDII BT4，适用于对闸阀、截止阀等阀门产品进行操作，防护等级IP65，输出转矩范围：50-10000Nm，输出转速范围：12-36rpm.是电动阀门实现开启、关闭或调节控制的驱动设备。该DZW型电装产品适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。它可以用于明杆阀，也可用于暗杆阀。湖泉DZW/Z型主要的产品型号：Z10 DZW10 Z20 DZW20 Z30 DZW30 Z45 DZW45 Z60 DZW60 Z90 DZW90 Z120 DZW120 Z180 DZW180 Z250 DZW250 DZW350 DZW350 Z500 DZW500。

二、DZDZB45-24W化工防爆型阀门电动装置产品主要优点
1、该产品一体化结构设计，直接接收4～20mA/4～12mA/12～20mA/0～5V/1～5V等控制信号，输出隔离的4～20mA阀位反馈信号；
2、具有仿真运行功能等优点，并可根据用户设定的流量特性曲线运行；
3、控制信号断路故障判断、报警及保护功能。断路故障时可使执行机构或开、或关、或保特、或在0～之间预置的任意值；
4、该产品数字显示，显示控制信号值、阀位值、故障类别；
5、RS485远程通讯功能优点，通过通讯协议在上位机进行编程组态，对过程量、开关量作数据或图形处理。
6、电动阀门行程自整定，输入输出模拟信号自校准。

三、DZDZB45-24W化工防爆型阀门电动装置产品主要技术参数
电源：电机为三相交流，380V （特殊订货660V 或220 V）, 50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
环境温度：-20~+60℃ （特殊订货-40~+80℃）。
相对湿度：≤90%（25℃时）。
防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
防护等级：户外型和防爆型为IP55 （特殊订货IP67）。
工作制：短时10分钟（特殊订货30分钟）。

型号	公称转矩 (N.m)	zui大控制转矩 (N.m)	zui小控制转矩 (N.m)	输出轴转圈数 (圈)	允许通过阀杆直径 (mm)	手动速比	输出转速 (r/min)	电机功率 (kw)
DZB5	50	75	≤25	150	28	1∶1	18	0.12
DZB10A	100	150	≤50	160			24、36	0.25 0.37
DZB15A	150	225	≤75
DZB20A	200	300	≤100		40			0.55 0.75
DZB20A(Ⅰ)					28
DZB30A	300	450	≤150		40		24	0.75
DZB30A(Ⅰ)					28
DZB45A	450	675	≤225	110	48		24	1.1
							36	1.5
DZB60A	600	900	≤300				24	1.5
							36	2.2
DZB90	900	1350	≤450		60		24	2.2
DZB90(Ⅰ)					48		36	3.0
DZB120	1200	1800	≤600		60		24	3.0
DZB120(Ⅰ)					48
DZB180	1800	2160	≤900	140	70	25∶1	24	4.0
							36	5.5
DZB250	2500	3000	≤1250				24	5.5
DZB350	3500	4200	≤1750		75	13∶1	18	7.5
DZB500	5000	6000	≤2500					10
DZB800	8000	9600	≤4000	120	80	90∶1	12	13
DZB1000	10000	12000	≤5000		100			15
