产品名称：D371F46对夹式衬氟蝶阀[ 2021-06-18 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

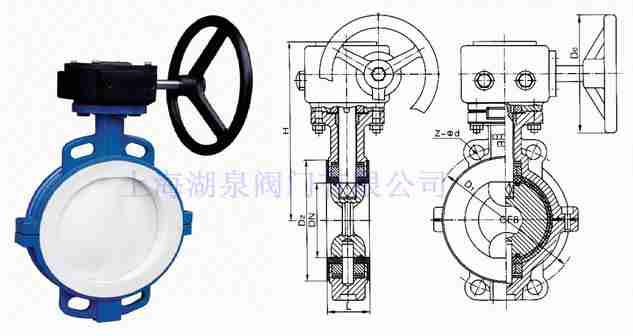

结构图片

一、D371F46对夹式衬氟蝶阀产品说明
上海湖泉阀门有限公司D371F46对夹式衬氟蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外，D371F46对夹式衬氟蝶阀体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。对夹式衬氟蝶阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

二、D371F46法兰式衬氟蝶阀工作原理
上海湖泉阀门厂家D371F46对夹式衬氟蝶阀采用对分两片阀体组合，阀座与阀体内衬一体化，蝶阀工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。阀体通道内表面光滑、流体阻力小、CV值高、流通能力强、扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。

三、D371F46法兰式衬氟蝶阀主要零件材料
带杆蝶板：全衬F4/F46、半衬 (不锈钢)F4、F46
衬垫：硅橡胶
蜗轮/手柄：球墨铸铁、铝合金
上下阀体：铸铁、铸钢、不锈钢、衬F4、F46
阀座：F4/F46
