产品名称：D341F4衬氟蝶阀[ 2021-06-22 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、D341F4衬氟蝶阀产品介绍

上海湖泉阀门有限公司D341F4衬氟蝶阀内部件模压材质为PTFE聚四氟乙烯。衬氟蝶阀是用随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭与调节。衬里蝶阀是在过流部件，阀体、蝶板、阀杆上采用衬里技术有较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化挤、还原剂、有机溶剂等介质，是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代闸阀，截止阀和其他类型的切断、调节阀门。为了适应一些具有强酸、强碱的腐蚀性环境，石油、化工、食品等多个特殊领域的需要，在常规蝶阀的阀内和阀板上衬聚四氟，使介质和阀体隔离，达到防腐的效果。在常规条件下可以替代不锈钢阀体，具有更高的性价比。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

二、D341F4衬氟蝶阀产品主要零部件材料

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封面	四氟
填料	柔性石墨
手动		DA 43F（半衬）	蜗轮转动	DA 343F（半衬）
		DA 43F3 （全衬里）		DA 343F3 （全衬里）
		DA 43F46（全衬里）		DA343F46（全衬里）
气动		DA 643F（半衬）	电动	DA 943F（半衬）
		DA 643F3 （全衬里）		DA 943F3 （全衬里）
		DA643F46（全衬里）		DA9 43F46（全衬里）

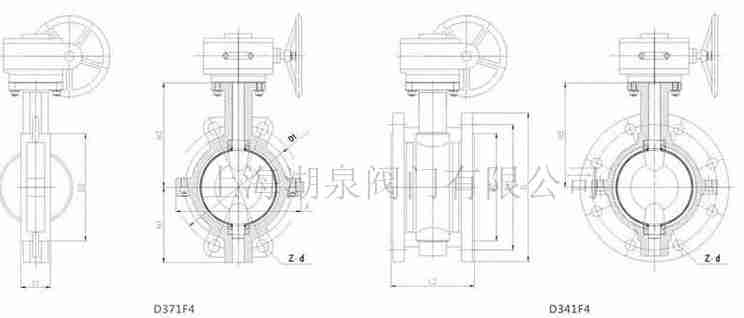

公称通径		标准值							参考值
DN （mm）	NPS （inch）	L	D	D1	D2	f		Z-φd	D0	H	W（kg）
DN （mm）	NPS （inch）	PN1.0（MPa）
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	4-φ18	250	170	14
100	4	127	215	180	155	3	22	8-φ18	300	180	16
125	5	140	245	210	185	3	24	8-φ18	300	275	18
150	6	140	280	240	210	3	24	8-φ23	200	295	38
200	8	152	335	295	265	3	26	8-φ23	200	320	74
250	10	250	390	350	320	3	28	12-φ23	240	385	105
300	12	270	440	400	368	4	28	12-φ23	240	390	142
350	14	290	500	460	428	4	30	16-φ23	280	460	179
400	16	310	565	515	482	4	32	16-φ25	280	510	220
450	18	330	615	565	532	4	32	20-φ25	320	540	268
500	20	350	670	620	585	4	34	20-φ30	320	570	378
600	24	390	780	725	685	5	36	20-φ30	360	660	608
700	28	430	895	840	800	5	40	24-φ30	360	710	1050
800	32	470	1010	950	905	5	44	24-φ30	360	780	1320
900	36	510	1110	1050	1005	5	46	28-φ34	380	885	1795
1000	40	550	1220	1160	1115	5	50	28-φ34	400	990	1900
