产品名称：全衬四氟蝶阀D71F4[ 2021-06-29 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

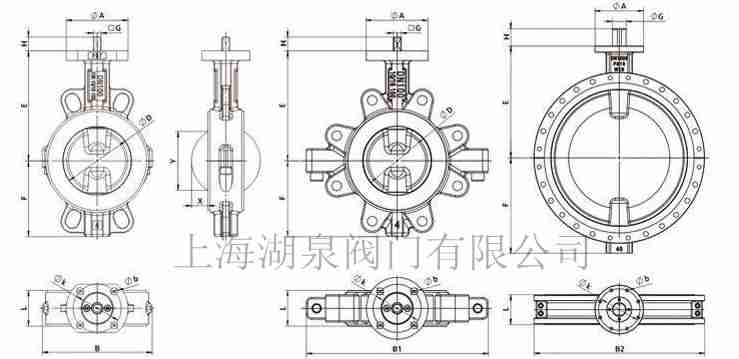

结构图片

一、全衬四氟蝶阀D71F4 产品介绍

上海湖泉阀门有限公司全衬四氟蝶阀D71F4用带有球形密封表面的衬聚四氟包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可做快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板和阀座之间的旋转基面加氟橡胶来控制，D71F46衬氟蝶阀,作为一种用来实现管路系统通断及流量控制的部件，衬氟蝶阀已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。衬氟蝶阀其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。
全衬四氟蝶阀D71F4

二、全衬四氟蝶阀D71F4产品技术参数

适用介质:酸碱、食品、药品、污水、淡水、油品等.
适用温度:-23℃～+150℃(根据阀座材质而定)
阀体材质:不锈钢304、316, 316L。
阀座材质:聚四氟乙烯F4。
阀板材质:不锈钢、304,316,316L。
驱动方式: 手动、蜗轮传动、气动、电动、液动。

手动	D71F4/P (半衬 )	蜗轮传动	D371F4/P （半衬）
	D71F46/P (半衬 )		D371F46/P （半衬）
	D71F4 ( 全衬 )		D371F4 （全衬）
	D71F46 （全衬）		D371F46 （全衬）
气动	D671F4/P （半衬）	电动	D971F4/P (半衬)
	D671F46/P （半衬）		D971F46/P (半衬)
	D671F4 （全衬）		D971F4 (全衬)
	D671F46 （全衬）		D971F46 (全衬 )

主要零件及材料		衬四氟蝶阀标准
零件名称	材料	设计标准	GB12238
上下阀体	铸铁、铸钢、不锈钢、衬F4	结构长度	GB12221
阀座	F4	法兰标准	JB/T79-94
带杆碟板	全衬（WCB包衬）、半衬（不锈钢）	法兰标准	GB9113.1-26
衬垫	硅橡胶	检验试验	GB/T13927
涡轮手柄	Qt400-15球墨铸铁、铝合金	驱动方式	涡轮、手动、电动、气动

公称通径		标准值							参考值
DN (mm)	NPS(inch)	L	D	D1	D2	f	b	Z一φd	D0	H	重量(kg)
DN (mm)	NPS(inch)	PNl.0MPa
40	11/2	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	145	4
65	21/2	46	180	145	120	3	20	4-φ18	250	155	6
80	3	46	195	160	135	3	22	4/8-φ18	250	165	8
1OO	4	52	215	180	155	3	22	8-φ18	250	180	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	21O	3	24	8-φ23	300	225	28
200	8	60	335	295	265	3	26	8-φ23	200*	275	56
250	10	68	390	350	320	3	28	12-φ23	200*	315	72
300	12	78	440	400	368	4	28	12-φ23	240*	348	88
350	14	78	500	460	428	4	30	16-φ23	240*	415	120
400	16	102	565	51 5	482	4	32	16-φ25	280*	460	145
450	18	114	615	565	532	4	32	20-φ25	280*	500	165
500	20	127	670	620	585	4	34	20-φ25	320*	530	195
600	24	154	780	725	685	5	36	20-φ30	320*	610	268
700	28	165	895	840	800	5	40	20-φ30	360*	675	320
800	32	190	101O	950	905	5	44	24-φ34	360*	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380*	995	450
1OOO	40	216	1220	1160	1115	5	50	28-φ34	400*	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400*	1295	825
