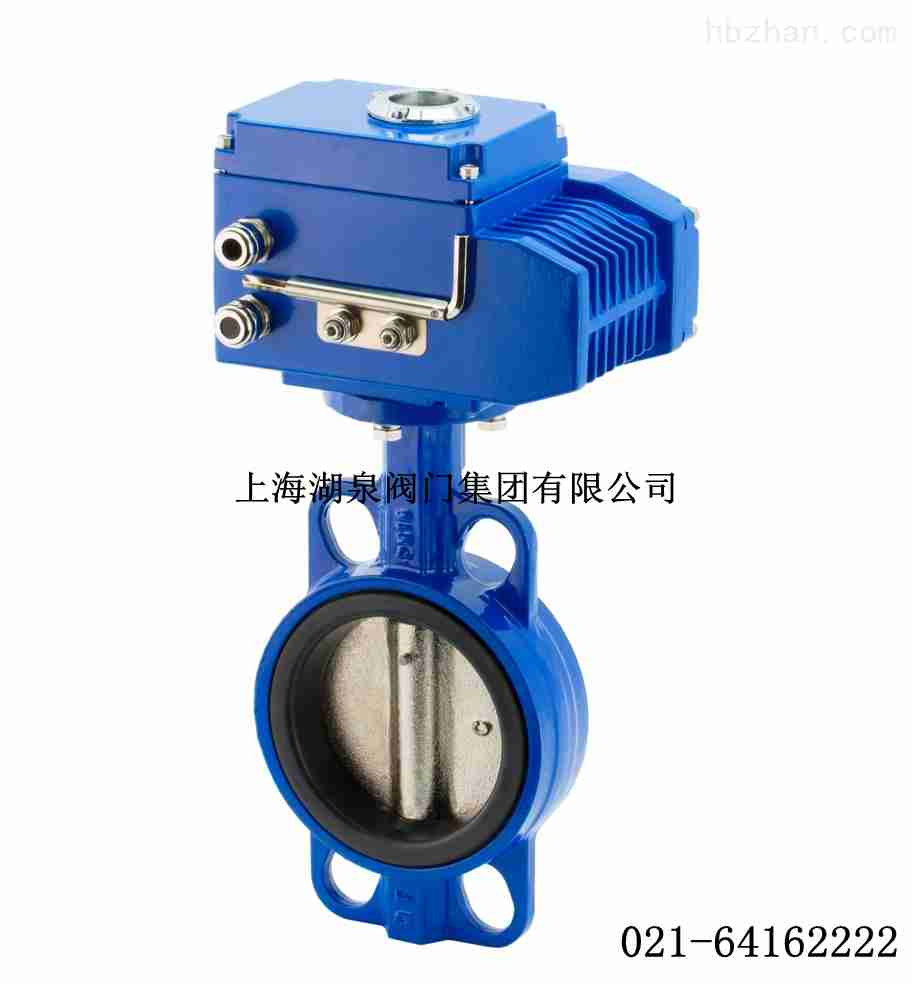

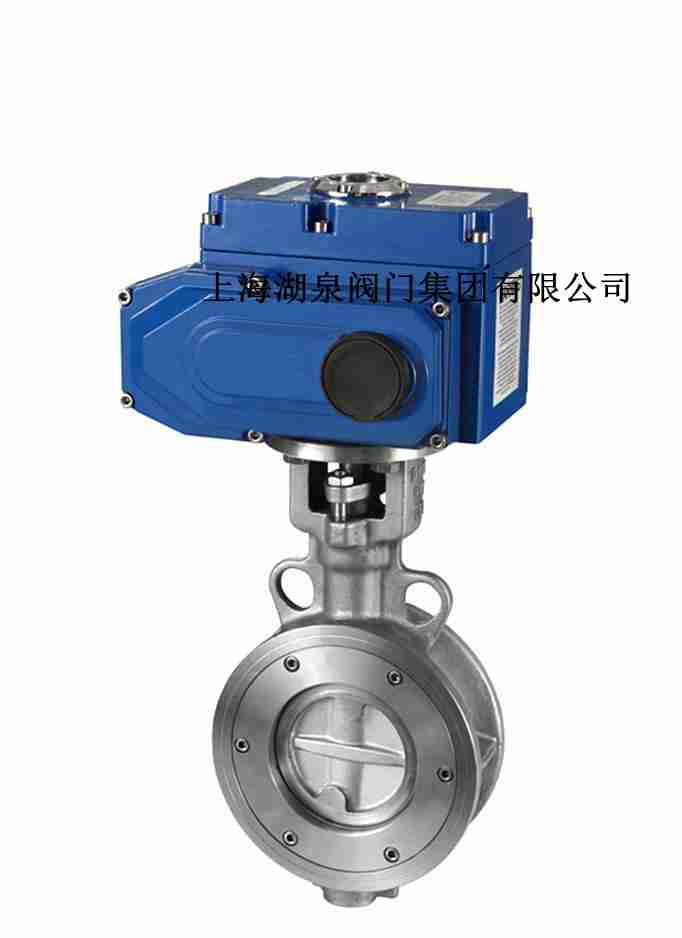

电动蝶阀介绍，型号表示方法平时大家对电动蝶阀的了解可能比较少，因为接触的比较少，所以也就没什么多的了解，但是电动蝶阀的应用确实是越来越广泛了。今天就让小编来带大家一起深入认识一下电动蝶阀.看看他有怎样的特点。电动动蝶阀这种产品主要用于流体的流量调节和控制，角行程仪表，转角为0~90°，它是一个非线性设备，转角开度与流量不是正比例关系，也与阻力不是线性反比关系，根据流体性质的不同，需要用试验方法得到控制曲线参数值。在极限位置需要安装行程开关作为定位器，中间开度值可用角度或距离传感器供控制器作为控制参数。也可以用作为开环控制，但控制误差比较大。 电动蝶阀介绍，型号表示方法电动蝶阀适用的场合电动蝶阀蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管道介质压力的坚固性。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。 蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理*适合制作大口径阀门。当要求蝶阀作控制流量使用时，*重要的是正确选择蝶阀的尺寸和类型，使之能恰当地、有效地工作。 　 中线蝶阀通常，在节流、调节控制与泥浆介质中，要求结构长度短，启闭速度快（1/4转）。低压截止（压差小），推荐选用蝶阀。

与其他阀门对比，电动蝶阀具备下列优势：
1。推力球轴承减少了阀杆的磨擦扭矩，使阀杆长期性运作平稳灵便。
2。抗静电作用。在阀球、阀杆和油路板中间设立弹黄，可将电源开关全过程中造成的静电感应引出来。
3。因为聚四氟乙烯等原动蝶阀是全部阀门类型中液体摩擦阻力最少的阀门，即便是直径较小的电动蝶阀，其液体摩擦阻力也非常小。材料具备优良的自润滑轴承性能，与球的磨擦损害小，电动蝶阀的使用期限长。
4。小液体摩擦阻力。
5。靠谱的阀杆密封。因为阀杆只转动不升降机，阀杆填充料密封不容易毁坏，密封工作能力随物质工作压力的提升而扩大。
4。加工精度高，成本增加，不宜在高温下应用，如管路中有残渣，非常容易被残渣阻塞，造成阀门没法打开。清理方式是终止混泥土路面泵电动机，实际操作阀组上的手动式液压换向阀，释放出来储能器中的工作压力。顺时针方向旋转主阀排量主轴至排量较小的部位。随后反方向旋转排量主轴2圈，关掉热管散热器侧周边右端切断阀。安装好水清洗管路后，运行混泥土路面泵电动机，实际操作水清洗液压换向阀摇杆使其处在“水清洗”部位，运行泵电源开关，泵开始工作，造成高压水清洗各构件。用喷嘴清洗车辆时，32A闸阀处在关掉/关掉情况，32A闸阀在清理输送管道时处在开启情况。
型号表示方法 蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;
①蝶阀编制代号：D表示蝶阀;
②传动形式代号：手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;
③连接方式代号：4法兰式、6焊接、7对夹式;
④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;
⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;
⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

电动蝶阀型号表示方法：
电动蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
蝶阀编制代号：D表示蝶阀；
传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；
连接方式代号：4法兰式、6焊接、7对夹式；
结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；
密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；
压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位，一公斤等于0.1Mpa；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。
壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

电动蝶阀字母代表
D941W-0.1C表示：蝶阀（D），传动形式为电动（9），连接方式为法兰式（  4），结构形式为中心线式（1），阀体直接加工（W），压力等级为PN0.01Mpa（0.1），壳体材料为铸钢（C）。
D941H-16C表示：蝶阀（D），传动形式为电动（9），连接方式为法兰式（4），结构形式为中心线式（1），密封材料为不锈钢 （H），压力水平为PN1.6Mpa（16），外壳材料为铸钢（C）。  蝶阀的规范在GB / T 12238-2008“法兰和连接弹性密封蝶阀”中有明确规定。

电动蝶阀型号有：D941X、D941F、D941F4、D941F46、D942F、D943H、BD943H、D943Y、BD943Y、BD943WC、D963H、D963Y、D971X、D971F46、D972F、D973H、D973Y等。
 电动蝶阀规格型号很多，根据口径，压力，材质，结构形式，连接方式，使用介质的不同，型号也会承现不同，比如我们经常生产的有D943H-16C DN300 D943X-10C DN250 D941X-10 DN100，D973H-25C DN600 D971X-10 DN400等。希望可以帮到您

电动蝶阀型号D971F-16C DN450 RF中的C代表阀门阀体材料是碳钢。D971F-16C DN450 RF是完整的的阀门型号，业内人士可以从中了解完整的的阀门信息。D代表阀门类型为蝶阀，9表示阀门的驱动方式是电动，7表示阀门的连接形式是对夹式，1表示阀门是中线式密封型蝶阀，F表示阀门密封副材料是氟塑料，16表示阀门的公称压力是PN16,C表示阀门阀体材料是碳钢,DN450表示阀门的公称尺寸是450，450与孔径 直接相关， RF表示法兰连接的密封面形式是 突面 。

经过介绍大家对电动蝶阀有了更进一步的了解，有了更全面的认识，希望对你有所帮助。
