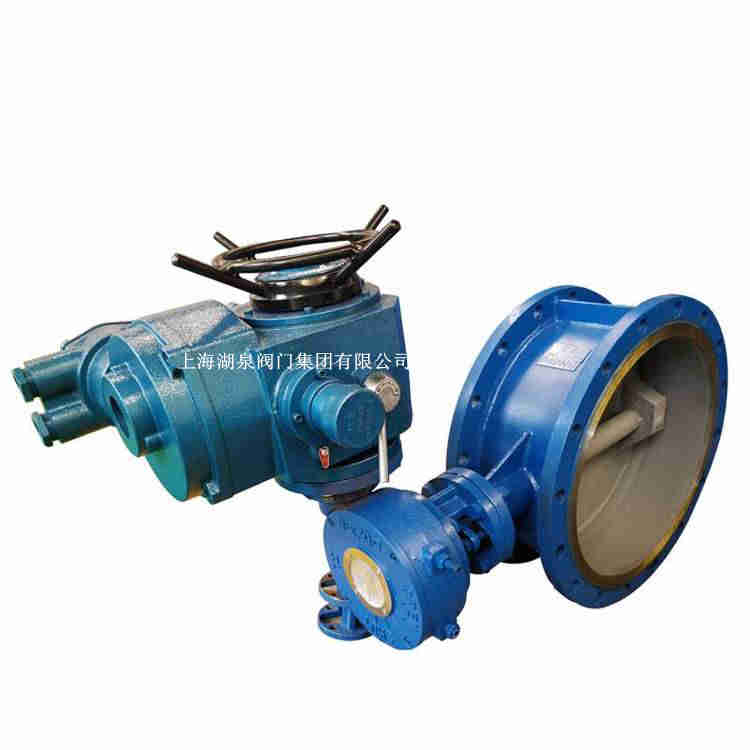

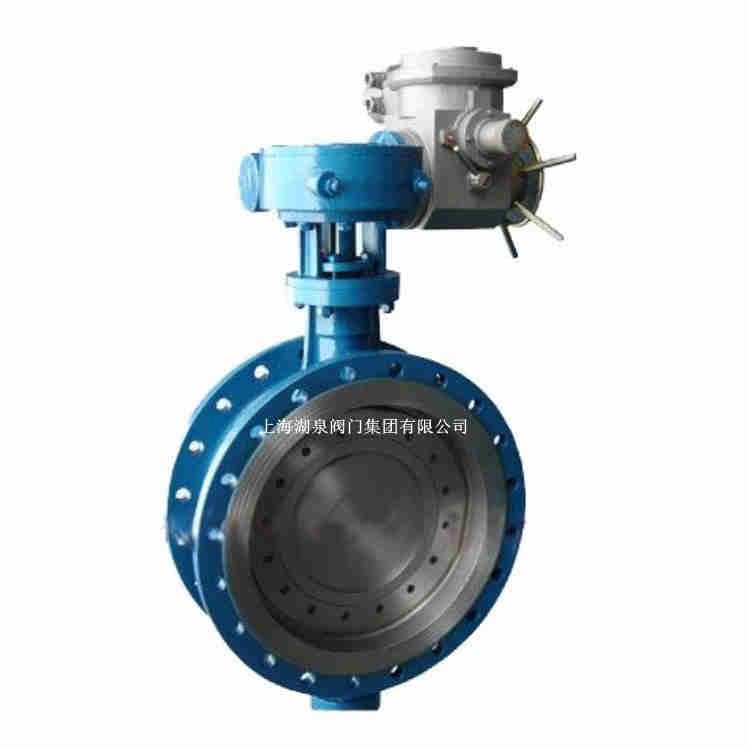

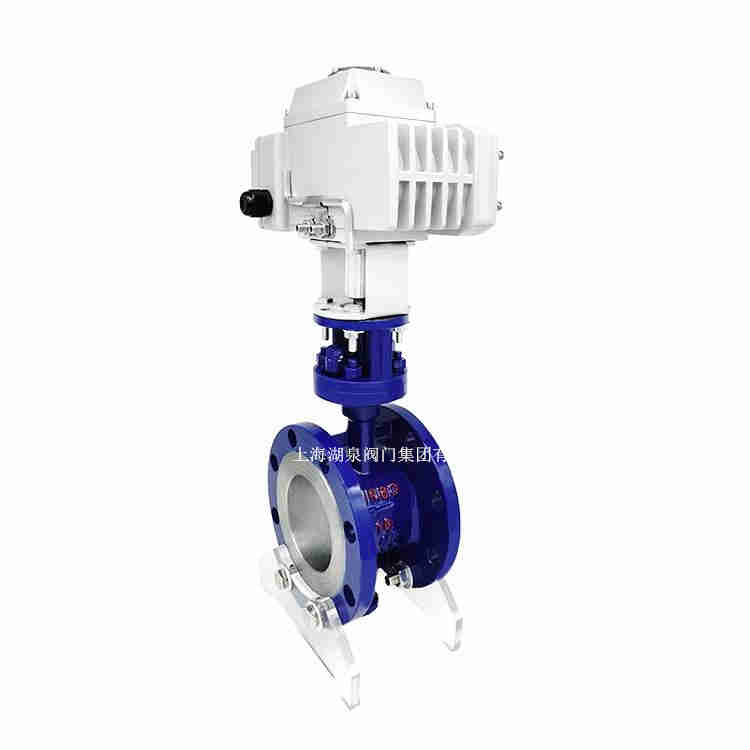

上海湖泉阀门集团有限公司是一家d943h-25c  dn350电动法兰蝶阀生产制造厂家，它由阀体、蝶板、密封圈、传动机构等主要部件组成。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体最佳装置。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能；密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点；碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；大规格蝶板采用绗架结构，强度高，过流面积大，流阻小；本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装；驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。


电动法兰蝶阀  型号：D943H	电动法兰蝶阀  公称通径：50MM-1200MM	电动法兰蝶阀  使用压力：1.6MPA -2.5MPA
电动法兰蝶阀 连接方式：法兰连接	电动法兰蝶阀  形式： 电动	电动法兰蝶阀  主要功能：起开关作用
电动法兰蝶阀  使用介质：水  油品 蒸汽	气动伸缩蝶阀  材质：铸钢  不锈钢	电动法兰蝶阀 标准：机械部标准或定做非标

  结构独特、型小轻便、操作灵活、省力、方便；
密封可靠，可达到气密封无泄漏；
流量特性趋于直线调节性有最佳；
采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。

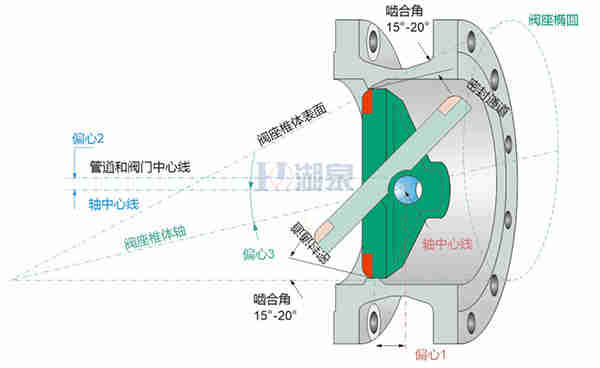

适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线 d943h-25c  dn350电动法兰蝶阀采用三偏心结构，即在普通金属硬密封双偏心蝶阀的基础上增加了个角度偏心。这个角度偏心的主要作用是：使阀门在开启或关闭动作的过程中，密封环与阀座之间的任意一点都会迅速脱开或接触，做到密封副之间真正的"无摩擦"，延长了阀门的使用寿命。
偏心1：阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

公称 通径 DN	外形尺寸						连接尺寸
	L		H	D943H			PN1.6MPa			PN2.5MPa
	短	长		H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	165	125	4-18	165	125	4-18
65	112	170	115	550	250	255	185	145	4-18	185	145	8-18
80	114	180	120	565	250	255	200	160	8-18	200	160	8-18
100	127	190	138	600	250	255	220	180	8-18	235	190	8-22
125	140	200	164	640	250	255	250	210	8-18	270	220	8-26
150	140	210	175	705	300	315	285	240	8-22	300	250	8-26
200	152	230	208	775	300	315	340	295	12-22	360	310	12-26
250	165	250	243	945	300	315	405	355	12-26	425	370	12-30
300	178	270	283	1070	300	315	460	410	12-26	485	430	16-30
350	190	290	310	1140	300	315	520	470	16-26	555	490	16-33
400	216	310	340	1210	300	315	580	525	16-30	620	550	16-36
450	222	330	380	1335	575	714	640	585	20-30	670	600	20-36
500	229	350	410	1415	575	714	750	650	20-33	730	660	20-36
600	267	390	470	1605	656	810	840	770	20-36	845	770	20-39
700	292	430	550	1844	656	810	910	840	24-36	960	875	24-42
800	318	470	640	2040	656	810	1025	950	24-39	1085	990	24-48
900	330	510	710	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	470	630	890	2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	530	710	920	2886			1685	1590	36-48	1755	1640	36-62
1600	600	790	1085	3156			1930	1820	40-56	1975	1860	40-62
1800	670	870	1230	3421			2130	2020	44-56	2195	2070	44-70
2000	760	950	1350	3685			3685	2230	48-62	2425	2300	48-70
