闸阀Z41H-16C DN300生产厂家

[ 2023-09-18 ]

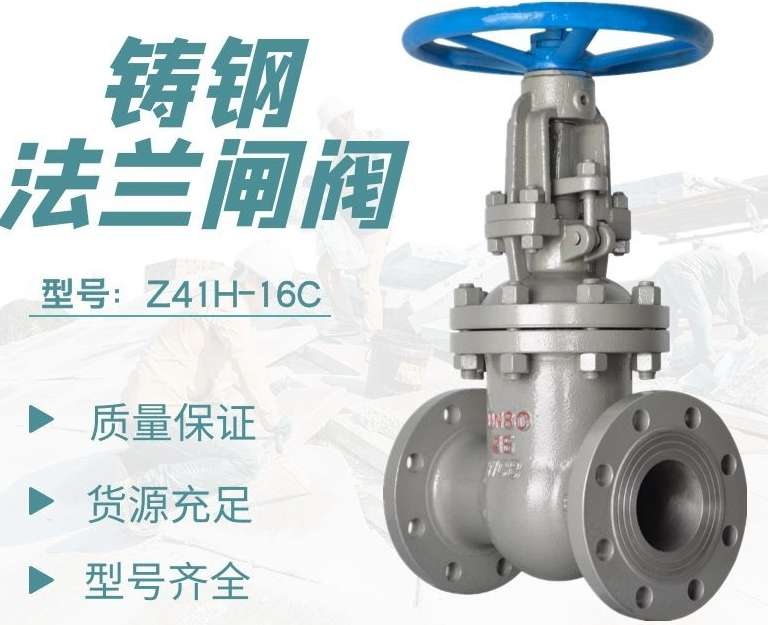

上海湖泉阀门集团有限公司Z41H-16C DN300WCB铸钢法兰闸阀重型高温蒸汽明杆闸阀手动楔式切断阀铸钢闸阀:是***常用的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量...铸钢法兰闸阀主要用管道上起到重要于建筑、冶金、城市给排水、化工等管道上起到关闭和切断作用。闸阀操作方式: 手动、电动、气动、液动、电液联动...Z41H-16C闸阀是属于单闸板闸阀，闸板上升开启，闸板下降关闭，可作为管路开关工作的一种通用阀门。Z代表-闸阀，4代表-法兰，1代表-直通结构，H代表-合金密封，16代表-压力16公斤或1.6MPa，C代表-阀体材质为WCB，碳钢或铸钢，DN代表口径。铸钢法兰闸阀型号:Z41H-16C、Z41W-16C 口径:DN15-DN600 压力等级:1.0-6.4Mpa 产品材质:铸铁、铸钢、不锈钢等。

1、流体阻力小，密封面受介质的冲刷和侵蚀小。

2、开闭较省力。启、闭所需力矩较??；

3、可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制；

4、形体简单，结构长度短，制造工艺性好，适用范围广。全开时，密封面受工作介质的冲蚀比截止阀??；

5、结构长度比较短。

公称压力或压力级：

PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K

公称通径或口径：

DN10～1000、NPS 1/2 ～36"

驱动方式：

手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动

阀体材料：

WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

由于闸阀具有许多优点，因此使用范围很广。通常DN≥50mm的管路作为切断介质的装置都选用闸阀，甚至在某些小口径的管路上(如DN15～40mm），仍保留了一部分闸阀。

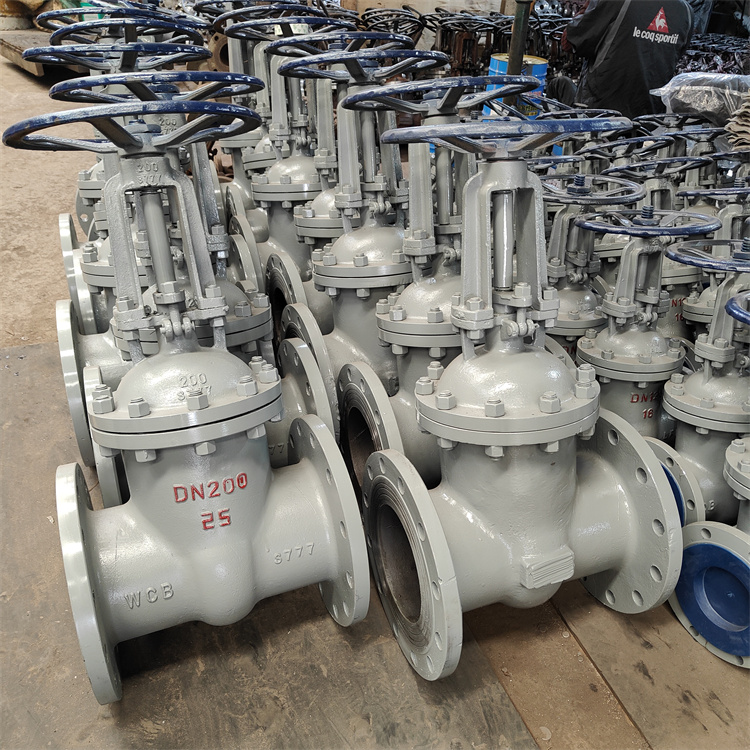

闸阀厂家

主体材质：碳钢、不锈钢、合金钢
公称通径：NPS 2″～NPS 40″ DN50～DN1200
压力范围：CL150～CL1500 PN10～PN160
工作温度：-196℃～+600℃
应用范围：自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等
闸阀广泛应用于油气输电线路、城市供水、污水、建筑自来水石化、食品、医药、纺织、电力、船舶、冶金、能源系统身体线条法规和环境保护等。
电动阀

型号	公称压力(MPa)	实验压力	工作温度(℃)	适用介质
强度水（MPa）	密封（水）空气（MPa）	低压密封空气（MPa）
Z41H-16CZ41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

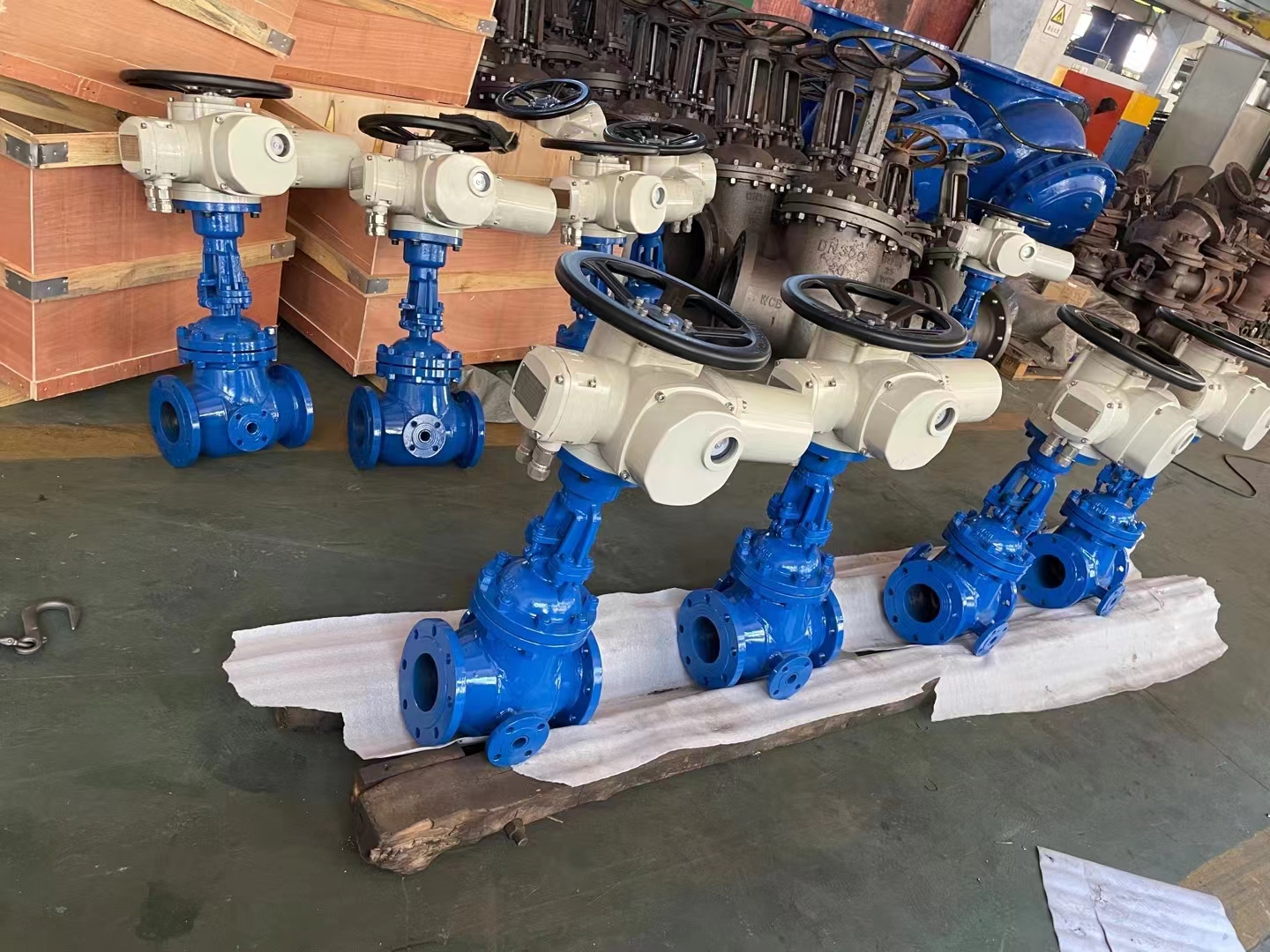

电动闸阀
1.6MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720
