产品名称：导热油不锈钢电动刀型闸阀[ 2022-08-25 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

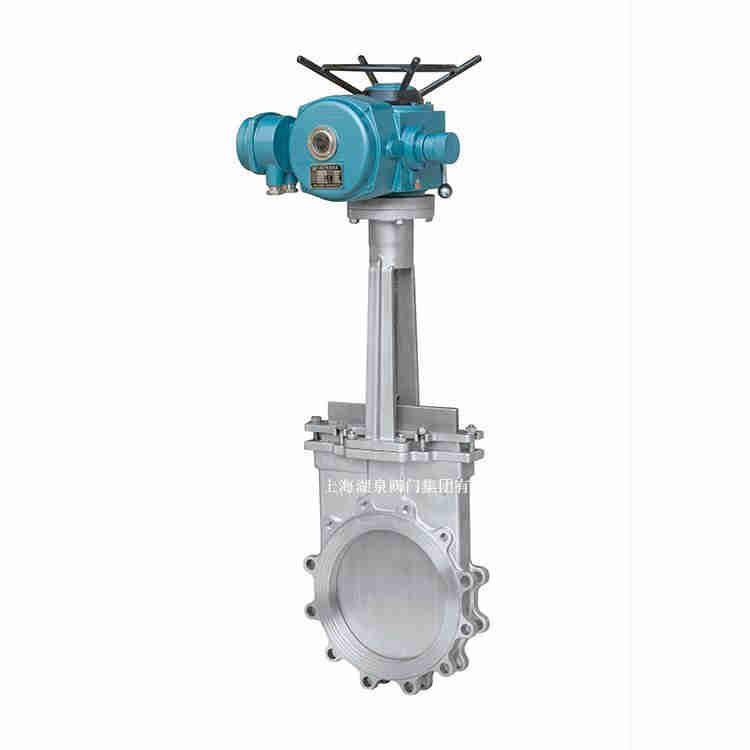

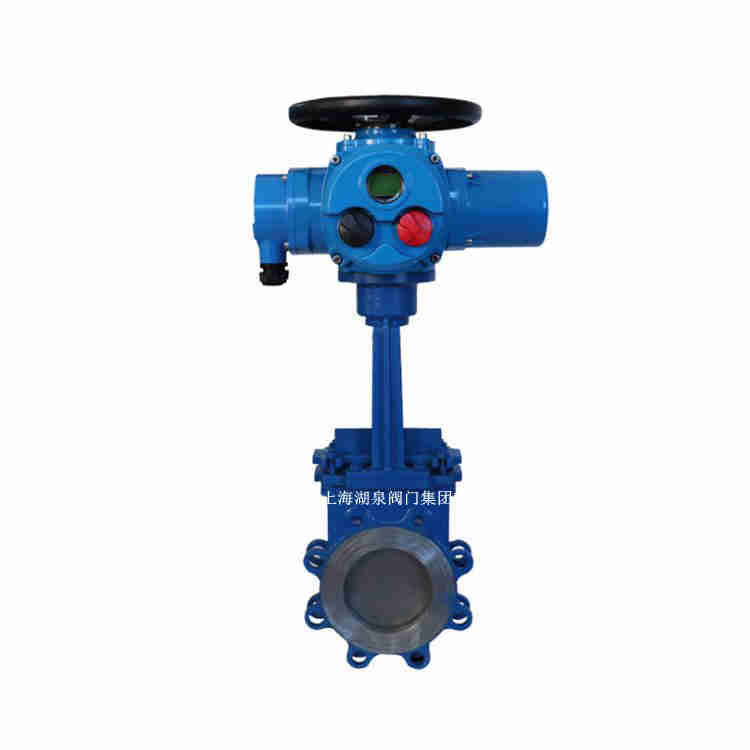

一、导热油不锈钢电动刀型闸阀产品介绍

上海湖泉阀门集团有限公司导热油不锈钢电动刀型闸阀采用多回转电动装置,用以驱动和控制阀门的开启和关闭,操作人员可以在控制室内远距离对阀门进行控制,也可以现场手动操作,也可以与计算机配合实现计算机自动控制。该产品是由阀体、阀板、菱形阀座、阀杆、填料压盖、电动执行器组件部分组合而成，区别于传统刀闸阀是它的阀座是菱形结构，可以通过闸板上下位移的大小实现对管路介质的调节作用，主要用于污水处理厂鼓风机曝气装置工艺段作为空气调节阀使用，刀型闸阀按照口径不同制成暗杆和明杆两种形式，内部可制成V形、三角形、五角形通道， V型闸板可作为调节控制使用。

二、导热油不锈钢电动刀型闸阀产品优点

1.、可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
2、整体的不锈钢材质，可防止腐蚀的破坏，短结构长度，可节省原料，安装空间，也有效支持管道强度。
3、科学的上密封填料设计，使上密封安全有效，经久耐用，三角形的支架节省原料，保证需要的力学性强。
4、阀体上的导向块使闸板正确运动．挤压块保证闸板有效密封，阀体加强筋设计提高阀体强度。
5、不锈钢阀杆经久耐用，双头螺使益的启闭更为迅速，可任意选用驱动机构。
6、V型闸板可作为调节阀使用。

三、导热油不锈钢电动刀型闸阀产品性能参数

公称压力	壳体试验（Mpa)	密封封试验（Mpa)	工作温度	通用介质
0.6、1.0、1.6	0.9、1.5、2.4	0.7、1.1、1.8	≤900℃	纸浆、污水、煤装浆、灰、渣水混全物

四、导热油不锈钢电动刀型闸阀零部件材料

阀体、阀盖	闸板	阀杆	密封阀座	填料
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金、	盘根

五、导热油不锈钢电动刀型闸阀产品技术参数

1、公称通径：DN50-600mm NPS2"-24"
2、阀体材质：铸钢(WCB)、不锈钢（304、316）、2520
3、公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB
4、密封型式：硬密封（H、Y）、软密封（X、F）
5、泄漏量：硬密封：D级（液体0.1XDNmm3/s）、软密封：*（零泄漏）
6、驱动方式：电动执行器（开关型、调节型、防爆型、智能体式）
7、适用温度：-38~+650℃(具体温度范围视密封副材质和介质性质而定)
8、连接法兰：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准

PN1.0MPa法兰连接尺寸
公称通径	法兰外径	螺栓孔中心距	螺栓孔直径	螺栓孔数量	螺栓直径	密封面		法兰厚度
DN	D	K	L	螺栓孔数量	螺栓直径	d	f	C
DN50	165	125	18	4	M16	100	3	18
DN65	185	145	18	4	M16	120	3	20
DN80	200	160	18	4	M16	135	3	20
DN100	220	180	18	8	M16	155	3	22
DN125	250	210	18	8	M16	185	3	24
DN150	285	240	23	8	M20	210	3	24
DN200	340	295	23	8	M20	265	3	24
DN250	395	350	23	12	M20	320	3	26
DN300	445	400	23	12	M20	368	4	28
DN350	505	460	23	16	M20	428	4	28
DN400	565	515	26	16	M24	482	4	30
DN450	615	565	26	20	M24	532	4	30
DN500	670	620	26	20	M24	585	4	32
DN600	780	725	30	20	M27	685	5	36
DN700	890	840	30	24	M27	800	5	36
DN800	1015	950	34	24	M30	905	5	38
DN900	1115	1050	34	28	M30	1005	5	38
DN1000	1230	1160	36	28	M33	1110	5	38
