电动调节阀阀门首页 > 产品展示 > 调节阀 > 电动调节阀 >

产品名称:电动调节阀智能型[ 2021-09-09 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、电动调节阀智能型产品介绍

    上海湖泉阀门集团有限公司主要生产智能型电动调节阀,可为你提供智能型电动调节阀相关价格,智能型电动调节阀说明书,智能型电动调节阀实物图,智能型电动调节阀结构图,智能型电动调节阀外形尺寸,智能型电动调节阀执行标准,智能型电动调节阀工作原理,智能型电动调节阀作用特点。我公司生产的智能型电动调节阀由PSL智能型直行程电动执行机构,它直接接受4-20MA/4-12MA/12-22MA/0-5V/1-5V等控制信号,输出隔离4-20MA阀位反馈信号,具有自诊断功能,使电机带动减速器,运行而产生轴向推力,阀芯作相应移动,从而达到对压力、流量、温度、液位等工艺参数的调节,便可轻松满足您对高性能电动调节阀的需求,可以广泛地适用于电力、石油、化工、冶金、医药、轻工、建材、锅炉等行业。它是一种压力平衡式调节阀。配用RQM系列智能型电动执行机构,总体结构紧凑、重量轻、稳定性好、防护等级高。因而广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动调节系统中。

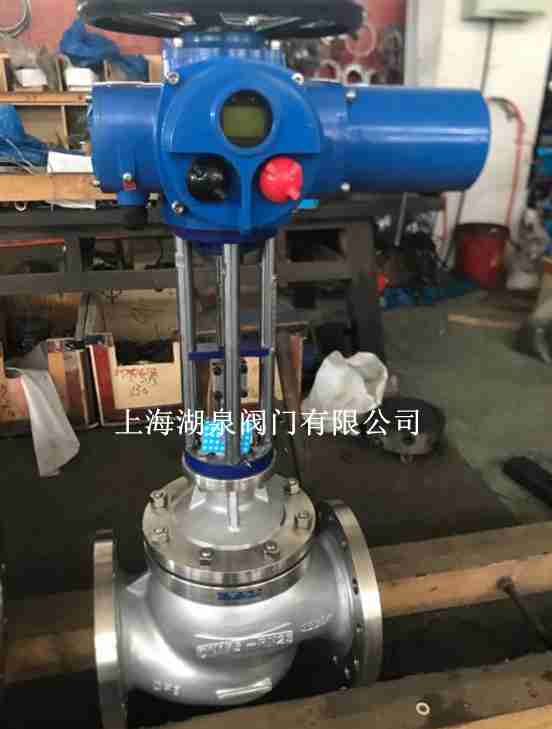

     电动调节阀智能型

    二、电动调节阀智能型主要零件材料

    阀体、阀盖∶HT200、ZG230—450、ZG1Cr18Ni9Ti
    阀芯、阀座∶1Cr18Ni9Ti、司钛莱合金堆焊
    阀杆、推杆∶2Cr13、1Cr18Ni9Ti
    衬套∶2Cr13
    填料∶聚四氟乙烯、柔性石墨、不锈钢波纹
     智能型电动调节阀

    三、电动调节阀智能型电动执行机构主要技术参数

    输出推力∶44~550KN
    输出调节推力∶5.71~47.05KN
    输出额定关闭推力∶8.4~63.15KN
    位置控制基本误差∶设定行程时间≥25秒;±1℅
    重复性误差∶设定行程时间≥25秒;≤1℅
    死区∶0.1℅~9.9℅可调
    输出额定负载止下启动频率∶1200次/小时
    输入信号∶4~20mA/100Ω,2~10mA/100Ω,DC24V开关量。
    供电电源∶380±10%VAC,50Hz
    相对温度∶≤95%
    环境温度∶-30℃~+70℃
    防爆等级∶ExdⅡBT4
    防扩等级∶IP68
    输入输出通道均采用光电隔膜
    输入信号:
    模拟信号
     a. DC4~20mA        输入电阻100Ω
     b. DC0~10mA        输入电阻100Ω
     c. 其他输入信号可定做(如1~5V,0~10V)
    低电平开关量信号(持续接点,脉冲接点)
     a. 内供DC24V/10mA
     b. 外供DC24V/10mA
    输出信号:
    阀位反馈信号
    DC4~20mA              负载电阻≤750Ω
    无源干接点信号
    触点容量AC220V/5A
    基本误差:≤0.5%
    回差:≤0.5%
    死区:0.3~1.2%可调
    工作制:启停次数1200次/小时
    供电电源:AC220V±15% 50HZ或AC380V±15% 50HZ(定做)
     噪音等级:
    由执行机构产生的噪音(1m远处的音效等级)<70dB
    使用环境:
    环境温度:-25~+70℃
    相对湿度:5~95%
    机械震动:频率在10~200Hz范围内,加速度达0.5g的持续震动
    防护等级:IP67



  • 四、电动调节阀智能型主要尺寸参数

    公称通径DN(mm)
    (阀芯直径dn)
    20 25 32 40 50 65 80 100 125 150 200 250 300
    (10) (12) (15) (20)
     额定流量 系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
    等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
     额定行程L(mm) 10 16 25 40 60 100
     固有流量特性 直线、等百分比
     固有可调比R 50:1
     允许泄漏量 硬阀座:Ⅳ级、软阀座:Ⅵ级
     公称压力PN(MPa) 1.6、4.0、6.4
     工作温度 t(℃) 常温型 -20~200、-40~250、-60~250
    散热型 -40~450、-60~450
    高温型 450~560
    低温型 -60~-100、-100~-200、-200~-250

  • 电动调节阀d
