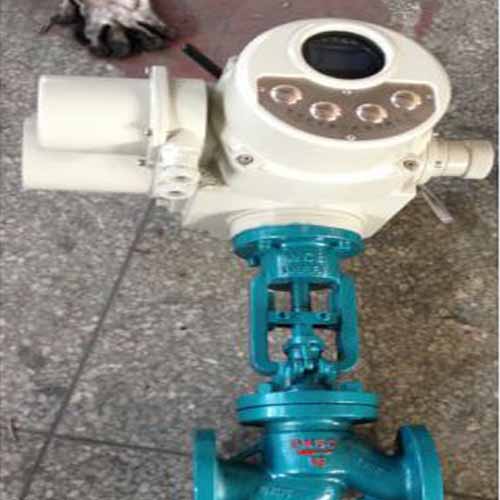

产品名称：ZDLP-16P DN100 耐酸电动流量调节阀[ 2022-10-20 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

更多阀门产品点击：调节阀

一、ZDLP-16P DN80 耐酸电动流量调节阀产品介绍

上海湖泉阀门集团有限公司是一家专业制造各类电动流量调节阀生产制造型企业,是一家集科研开发,设计咨询,生产,销售于一体的经济实体;,品质保证,电动流量调节阀,批量现货电动流量调节阀，节阀比例阀,可全国电动流量调节阀,欢迎新老顾客考察洽谈合作.接受调节仪表来的4-20ma电流信号或者0-10v电压信号,改变被调介质流量,电动小流量调节阀体积小、重量轻、性能高、用于微小流量的精确控制。例如在精密化工,科研机构中使用其来对流量及压力等进行精密的微控。阀体的设计压力可达32MPa，广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。本系列电动调节阀产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范由-40℃~450℃，接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用一般场合，而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。电动调节阀配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规?？晒┭≡?。

二、ZDLP-16P DN80 耐酸电动流量调节阀产品特点

1、阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%
2、可调节范围大，固有可调比为50，流量特性有直线和等百分比。
3、调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
4伺服放大器采用深度动态负反馈，可提高自动调节精度。
5、电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
6、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
7、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。

三、 ZDLP-16P DN80 耐酸电动流量调节阀产品主要零部件材料

阀体	型式	直通	阀盖	型式	阀体一体型
	材质	WCB、WC9、304、316等		材质	WCB、WC9、304、316等
阀芯	特性	直线、等百分比、快开	填料	“V”型PTFE、柔性石墨
	材质	304、304+STL/PTFE、316、316+STL/PTFE
执行器	气动:见表5
	电动:见表5
定位器	电气阀门定位器、智能型数字定位器
附件	电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

四、 ZDLP-16P DN80 耐酸电动流量调节阀产品主要尺寸

公称通径 DN(mm)			25	32	40	50	65		80	100		125	150	200
额定流量系数 (KV)		合流	8.5	13	21	34	53		85	135		210	340	535
		分流							85	135		210	340	535
额定行程 (mm)			16		25		40					60
流量特性			直线抛物线
工作温度 (℃)			普通型:铸铁: -20~200、铸钢:-40~250 铸不锈钢:-60~250 散热型:铸钢: -40~450、铸不锈钢:-60~450
介质温度 (℃)			200以下(对合流阀而言)
固有可调比 R			30
公称压力 PN(MPa)			1.0 1.6 4.0 6.4
允许泄漏量			硬密封:Ⅳ级软密封:VI级
作用方式			电开、电关
信号范围 (mA.DC)			0~10 4~20
电源电压			220V、50H Z 380V、50H Z 24V、AC/DC
环境温度 (℃)			伺服放大器: 5~45 执行机构:-10~55
全行程时间 (S)	普通型		12.5		20			32			48
	电子型		30		30			48			60
消耗功率 (W)	普通型		28					35
	电子型		6		15			25			40
