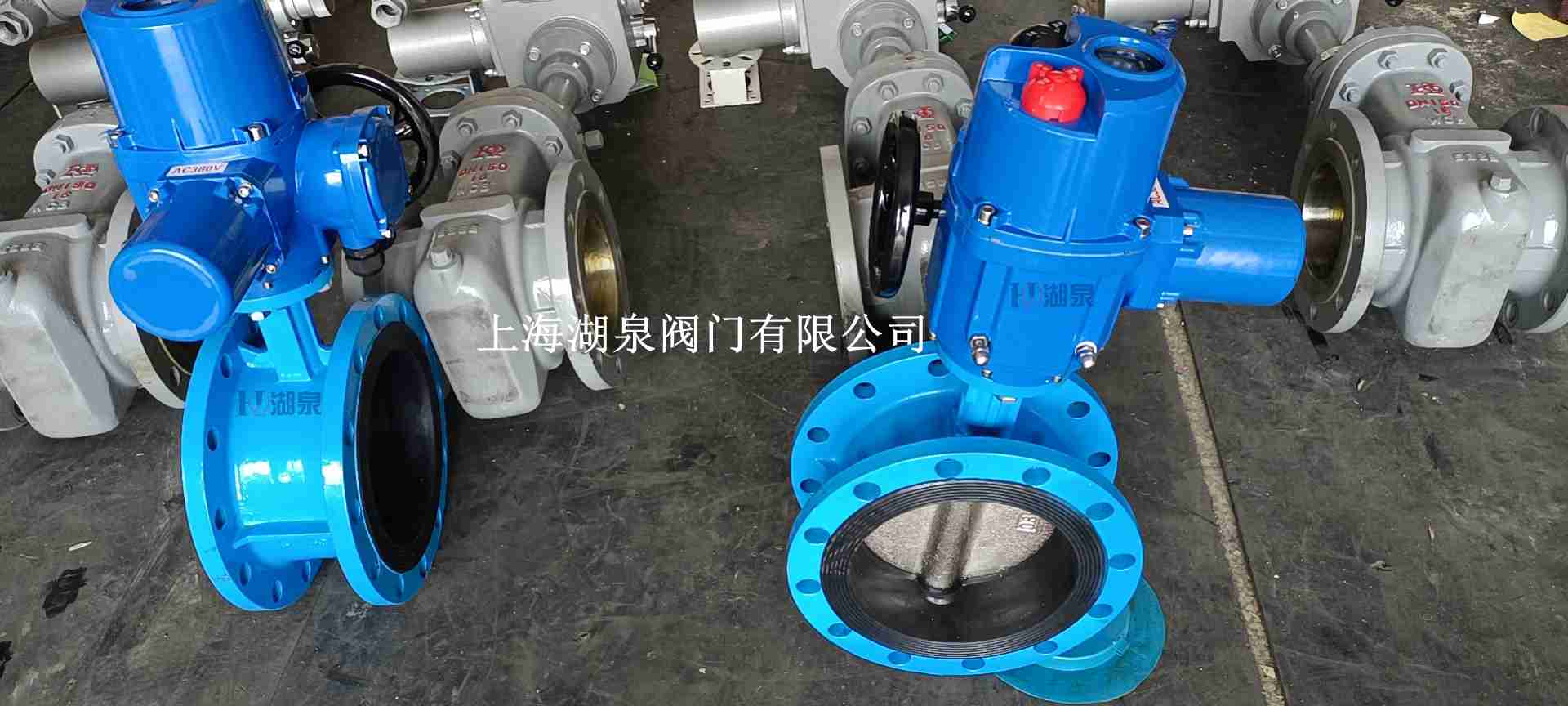

产品名称：AC380V不锈钢法兰电动蝶阀[ 2021-08-31 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、、AC380V不锈钢法兰电动蝶阀产品简介

上海湖泉阀门有限公司不锈钢法兰电动蝶阀硬质铝合金壳体执行电源DC24v 、AC220v、AC380v等可选。内置过热保护、中控反馈信号，指示器窗口，附带断电应急手动装置，底部安装尺寸符合ISO5211/DIN3337国际标准适应环境温8℃，环氧树脂涂层。详细数据由供应商另行提供。它输入信号：4~20mA 0~10v等弱号。该蝶阀由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。阀座与蝶板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合GB/T13927-92阀门压力试验标准。

二、AC380V不锈钢法兰电动蝶阀产品结构特点

1、阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好。
2、阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座,可以运送泥浆，在管道口积存液体最少。
3、法兰对夹孔连接适用多种标准,低压下，可以实现良好的密封。
4、蝶板采用流线型结构，介质的流阻系数小。启闭方便迅速、省力、流体阻力小，可以经常操作。
5、无油自动润滑复合轴承用于阀体和阀轴之间。结构简单，体积小，重量轻。
6、阀体密封面采用D507合金钢制造，焊接性能好，不易腐蚀。它在阀体上进行一次加工，夹具可靠地保证定位角度。密封性能好，使用寿命长。
7、密封结构采用三偏心硬密封结构，即：径向偏心，轴向偏心和角偏心。阀门在打开或关闭过程中没有摩擦，确保阀门开启和关闭灵活，关闭时更紧密，密封严密可靠，阀门密封面快速脱开打开，磨损减少，使用寿命延长。
8、蝶板密封圈采用多层金属密封结构，密封可靠，使用寿命长。安装在蝶板上后，可以在阀体内部进行调整或更换。
9、该装置传动速比大，操作扭矩小，操作更灵活，灵活方便，节能。

三、AC380V不锈钢法兰电动蝶阀产品技术参数

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下轴套	铜合金、304、316
3	阀体	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡胶、PTFE、PPL、304、316
5	压板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	固定销	25、35、45
7	上阀轴	2Cr13、304、316、316L
8	下阀轴	2Cr13、304、316、316L
9	上轴套	铜合金、304、316
10	填料	聚四氟乙烯/柔性石墨
11	填料压套	HT200、WCB、CF3、CF3M、CF8、CF8M
12	填料压板	HT200、WCB、CF3、CF3M、CF8、CF8M

公称通径 DN(mm)		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L		90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L1		43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H	法兰式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H	对夹式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1		根据所配执行机构而定
A		根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D		165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1		125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170
