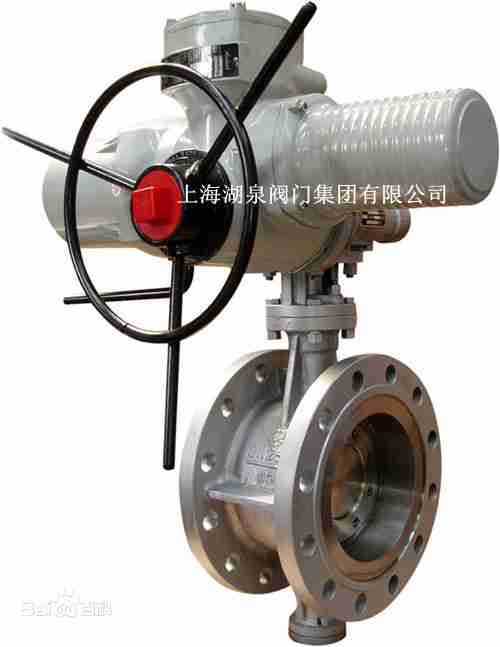

产品名称：高温蝶阀生产厂家[ 2021-10-08 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、高温蝶阀生产厂家产品介绍

上海湖泉阀门集团有限公司生产的高温蝶阀在引进国外先进技术，结合国内制造工艺开发而成的新一代高温蝶阀。它广泛地应用于冶金、建材、化工、电站等行业中的高温气体管道中，作为高温气体介质流时调节或切断装置，高温蝶阀可与各种执行器配套使用组成不同性能设备。4、高温填料填料选用柔性石墨。其在空气中氧化温度为450 ℃, 并在此温度下每24h 后质量减轻1 %。温度越高, 质量减轻得越多, 氧化现象越严重。柔性石墨填料最高使用温度为650 ℃, 且仅用于非氧化介质。考虑到填料在填料函内处于压紧密封状态,只有一部分与空气接触, 有资料介绍处于这种状态的填料使用温度可达816 ℃。高温蝶阀的研制, 主要是解决阀体主体材料的选用、蝶阀密封副结构及阀杆密封结构的设计等问题, 并通过试验选取了超高温填料,为石化行业催化裂化装置系统用阀门的设计和制造。

二、高温蝶阀生产厂家分类

按工作温度分类
(1)高温蝶阀。t>450 ℃的蝶阀
(2)中温碟阀。120 C<t<450 C的蝶阀
(3)常温蝶阀。一40C<t<；120 C的蝶阀
(4)低温蝶阀。一100<t<一40 C的蝶阀
(E)超低温蝶阀。t<一100 C的蝶阀
按工作压力分类
(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。
(2)低压蝶阀。公称压力PN<1．6MPa的蝶阀。
(3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。
(4)高压碟阀。公称压力PN为10。0--80．0MPa的蝶阀。
(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

三、高温蝶阀生产厂家特点

高温蝶阀用于催化裂化装置能量烟气回收系统, 装置的正常操作温度680 ℃, 允许最高连续使用温度720 ℃, 最高超温800 ℃, 输送含有催化剂颗粒的再生烟气介质。由于介质对阀门冲刷强烈, 为防止阀体壁厚因冲刷减薄而失效, 阀体内大面积堆焊硬质合金, 阀体极易产生变形和开裂,堆焊难度较大。因为系统温度较高, 金属材料在高温中机械性能急剧下降, 阀门应选用耐高温材料。为防止阀门泄漏超标, 引起系统烟机不能正常停车, 从而造成重大事故, 对阀门密封结构及其零件的加工精度要求较高。
高温蝶阀阀体由钢板和锻件法兰焊接而成。阀杆为整体锻件结构, 由外部轴承座支撑,并通过二端销连接带动阀瓣转动。2 个半圆阀座前后错开, 与阀瓣呈对称式分布, 结合对称式流线型结构的阀瓣, 使阀门具有良好的流通性能。3 组填料密封, 外加密封剂和吹扫二道辅助密封组成了高可靠性阀杆填料密封系统
高温蝶阀为了满足高温的要求，必需要满足以下几方面的要求：
1、阀体材料
阀门设计执行标准为ASMEB16134 。按该标准中的压力- 温度表计算得到的阀门常温下的压力等级数, 就是设计基准, 并以此来计算最小壁厚。在设计过程中, 阀体材料也选ASME B16134 标准规定的材料, 并且材料的适用温度高于阀门工况最高温度。经过查阅了大量国内外类似工况的阀门设备材料使用情况, 结合对高温材料的使用经验, 选择了性价比较高的304H 作为阀体材料。此材料可减小蠕变对材料的影响。
2、阀杆材料
根据高温强度估算, 奥氏体钢在704 ℃的高温工况下, 强度降低6415 %以上, 如果采用加大阀杆直径提高其强度的方法, 则超出阀门结构要求, 因此奥氏体钢不适宜做阀杆材料。lnconel X - 750 在704 ℃的高温工况时, 强度降低4113 % , 但强度值还很大(表1) 。根据屈服强度,并考虑持久强度计算得到的阀杆直径, 符合阀门结构要求, 因此阀杆材料选用lnconel X - 750 。

四、高温蝶阀生产厂家产品性能参数

公称压力		0.01MPa
壳体试验压力		0.015MPa
适用温度		450～650℃，650～1000℃
适用介质		含尘气体
泄漏率		＜1.5%
阀门启闭速度	DKJ	25秒/90°
	DMR	35.7秒/90°
输入信息（直流）		Ⅱ型0-10mAⅢ型4-20mA
输出通道		3个
输入电阻		Ⅱ型200ΩⅢ型250Ω
电源电压	DKJ	单相220V/50Hz
	DMR	三相380V/50Hz
介质流速		≤25m/s
