产品名称：Z45X//Z945X-10Q/16Q/25Q软密封闸阀[ 2021-10-08 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍

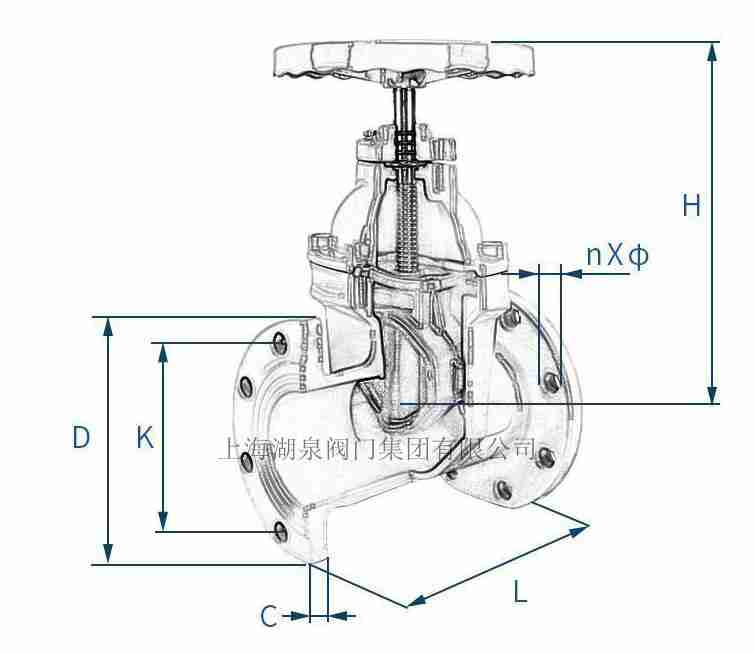

规格尺寸
结构图片

一、Z45X//Z945X-10Q/16Q/25Q软密封闸阀产品介绍
上海湖泉阀门集团有限公司软密封闸阀，工业用阀，软密封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 公称通径为 DN50～DN1200, 使用温度：≤200℃。

二、Z45X//Z945X-10Q/16Q/25Q软密封闸阀产品原理
楔式闸阀的闸板可以做成一个整体，叫做钢性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
软密封闸阀分为明杆软密封闸阀和暗杆软密封闸阀两种。通常在升降杆上有梯形螺纹，通过闸板中间的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。本类阀门在管道中一般应当水平安装。

三、Z45X//Z945X-10Q/16Q/25Q软密封闸阀产品材质
1,阀体材质，应以铸铁，铸钢，不锈钢，316L为主，并注明牌号及铸铁实际的物理化学检测数据。
2,阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。
3,螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。
4,阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
5,密封面的材质
①软密封闸阀类别不一，密封方式及材质要求不一；
②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明；
③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据；
6,阀轴填料
①由于管网中的软密封闸阀，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果；
②阀填料亦应在承受频繁启闭时，密封效果的永久性；
③鉴于上述要求，阀轴填料力求终身不换或十多年不更换；
④填料若需更换，气动阀设计应考虑能有水压的状况下更换的措施。
