产品名称： dn500大口径软密封电动闸阀[ 2022-12-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、 dn500大口径软密封电动闸阀产品介绍

上海湖泉阀门集团有限公司大口径软密封闸阀生产厂家，主营产品：Z945X-16Q电动闸阀 DN500电动软密封闸阀大口径法兰电动阀门等阀门产品，电动阀门制造厂家。湖泉电动软密封闸阀可根据用户的要求配装各种电动执行机构，实现远距离控制及自动...专业软密封闸阀,生产软密封闸阀,球阀,调节阀等产品,规格齐全,厂家直销,提供软密封闸阀报价和软密封闸阀价格表,是专业的阀门生产厂家,欢迎来电垂询。

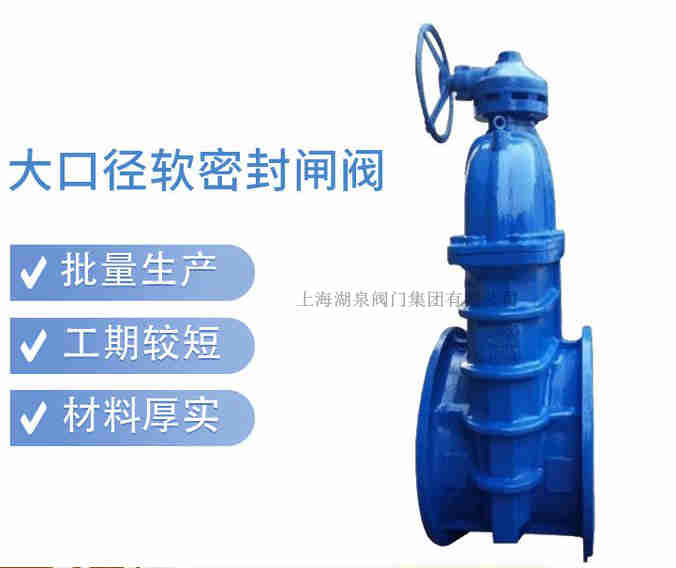

dn500大口径软密封电动闸阀

二、dn500大口径软密封电动闸阀产品特点

1、平底式阀座：底部采用与管道相同的平底设计，不易造成杂物淤积，使液体畅通无阻。
2、重量轻：阀体采用高级球墨铸铁铸造，重量较传统闸阀重量减轻20%-30%，安装维修方便。
3、精铸阀体：阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何加工即可保证阀门的密封。
4、阀板采用高品质的橡胶进行整体内外包胶，橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸，且橡胶与球墨铸铁阀板接着牢靠，不易脱落。
5、三“O”型环密封圈：由于阀杆与阀盖采用三道“O”型环密封圈密封设计，可减少开关时的磨擦阻力，大幅减少漏水现象及可以不停管路内介质流动进行更换密封圈。
6、不易碎裂：以往传统低压闸阀采用铸铁，常因外物碰撞或重压而造成断裂等现象，由于阀体采用球墨铸铁，些种情形已可大幅度减少。
7、有助生饮：由于阀体内部以无毒性环氧树脂涂装，阀板的内外表面均以橡胶安全披覆而不至于出现铁水或腐蚀现象，可供生饮。

三、dn500大口径软密封电动闸阀产品主要零部件材料

零部件名称	材料	材料牌号	备注
阀体	球墨铸铁	QT450-10	符合GB/T 12227-2005
闸板	球墨铸铁（覆）NBR、EPDM	QT450-10	符合GB/T 12227-2005
阀盖	球墨铸铁、铸钢	QT450-10	符合GB/T 12227-2005
阀杆（加长操作杆）	不锈钢	2Cr13	符合GB/T 12230-2005
密封套	铸铝青铜		符合GB/T 12225-2005
阀杆螺母	铸铝青铜		符合 GB/T 12225-2005
密封圈	NBR 、EPDM
内六角螺栓	不锈钢		符合GB/T 12230-2005
止轴承推	锡青铜、不锈钢		符合 GB/T 12225-2005
螺栓	不锈钢		符合GB/T 12230-2005
手轮、传动冒	球墨铸铁	QT450-10	符合GB/T 12227-2005

公称通径	L	D1	D2		D3		Hmax	B	F	N-φd		螺栓
公称通径	L	D1	1.0 Mpa	1.6 Mpa	1.0 Mpa	1.6 Mpa	Hmax	B	F	1.0 Mpa	1.6 Mpa	1.0 Mpa	1.6 Mpa
50	178	99	125		165		340	19	3	4-19		M16
65	190	118	145		185		370	19	3	4-19		M16
80	203	132	160		200		410	19	3	8-19		M16
100	229	156	180		220		450	19	3	8-19		M16
125	254	184	210		250		480	19	3	8-19		M16
150	267	211	240		285		550	19	3	8-23		M20
200	292	266	295		340		630	20	3	8-23	12-23	M20
250	330	319	350	355	405		750	22	3	12-23	12-28	M20	M24
300	356	370	400	410	460		820	24.5	4	12-23	12-28	M20	M24
350	381	429	160	470	520		980	26.5	4	16-23	16-28	M20	M24
400	406	480	515	525	58		1010	28	4	16-28	16-31	M24	M27
450	432	530	565	585	640		1270	30	4	20-28	20-31	M24	M27
500	457	585	620	650	715		1270	31.5	4	20-28	20-34	M24	M30
600	508	685	725	770	810	840	1390	36	5	20-31	20-37	M27	M33
