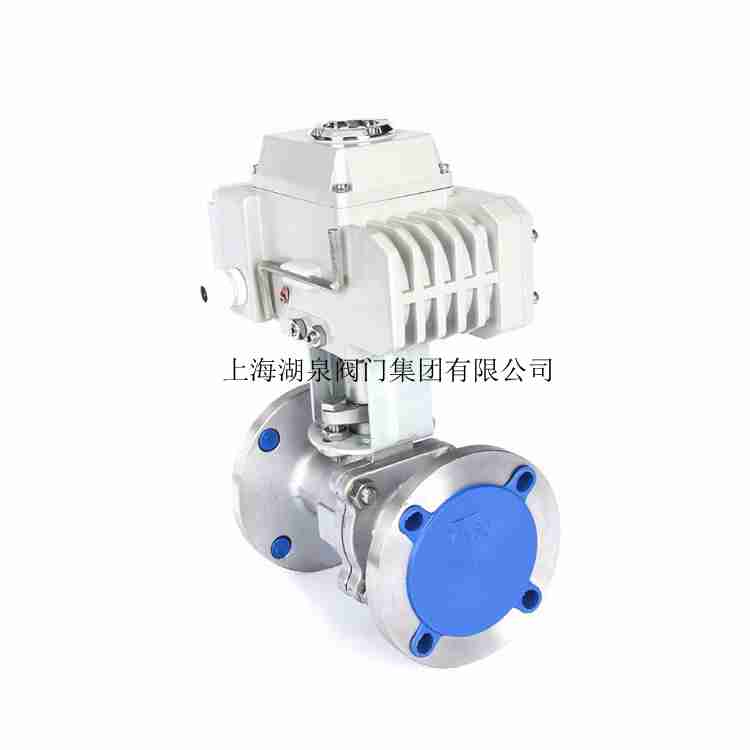

上海湖泉阀门集团有限公司是一家dn50电动球阀生产厂家，咨询： 021-64162222，由于所使用的球阀的工艺设备不同，可以选择电动或电动两种执行器?？梢园丛侠唇蟹掷啵嚎梢苑治几智蚍?、304球阀、316球阀...(DN50)电动球阀的详细信息 湖泉系列电动球阀电动执行器是对回转型控制系统中各类电动阀门的驱动装置,用于控制阀门的开启和关闭,全面提供各类电动球阀型号规格、最新价格及相关技术服务,欢迎新老用户咨询!是一家集开发、设计、制造、销售为一体的多元化企业,专业从事电动球阀、微型电动球阀、电动执行器、智能化流体控制的开发设计、制造、销售及技..湖泉阀门厂家.Q941F电动球阀适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入 4~20mA 信号及 220V AC 电源即可控制运... 上海湖泉DN50电动球阀介绍: DN50电动球阀执行机构的连接采用直连方式,电动执行器内置伺服系统,无须另配伺服放大器,输入信号4-20mA及电源220VAC即可控制运转。N50/DN80电动球阀信息主要是: DN50/DN80电动球阀,DN50/DN80电动球阀价格,DN50/DN80电动球阀批发,DN50/DN80电动球阀厂家,还包括了DN50/DN80电动球阀相关企业信...DN50电动球阀 作品图片附件预览下载链接咨询作者免费发布设计需求，设计师帮您解决! (1/4) 模型树 图纸简介 电动球阀是是工业自动化控制系统中的重要执行机构。电动球阀是根据现场需要订做的，欢迎咨询湖泉阀门。 湖泉阀门厂家电动球阀,电动开关球阀体与执行机构的连接采用直连方式,电动执行机构无须配伺服放大器,输入220VAC电源即可控制运转。电动开关球阀是球阀与电动执行器通过机械的连接而成的,继承了球...DN50 DN65 DN80 DN100 微型带手动功能电动球阀24V DN15-DN25(内螺纹UPVC胶粘PPR热熔) 陶瓷芯·电动塑料球...我们是一家专业生产电动球阀,气动球阀,电动蝶阀,气动蝶阀等系列产品的高端阀门生产厂家,我们的产品畅销全球各国,深受广大用户的喜爱和好评,如果您对我们的产品感兴趣,欢迎来电咨询或来厂参观考察,...是一家专业生产电动球阀,电动调节球阀等系列产品的电动球阀阀门生产厂家,致dn50力于为您提供优质的电动球阀系列产品和合理的电动球阀价格,作为研发,生产,销售一体化的阀门厂...上海湖泉阀门集团有限公司专业生产销售:电动球阀,电动衬氟球阀,电动不锈钢球阀,快开球阀,对焊球阀.广泛用于电力、石油、化工、 天然气、冶金冶炼、造纸、钢铁、水泥、市政环保等行业生产过程的...湖泉阀门厂Q941F电动球阀，电动驱动、法兰连接形式、浮动球直通式，阀座密封面材料有氟塑料 (Q941F)、硬质合金 (Q941Y)，公称压力PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450℃，阀体材料有碳素钢、不锈钢和合金钢。电动球阀流体阻力小,是所有阀类中流体阻力小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出...一般分为电动O型调节球阀和电动V型调节球阀,通过输入4-20mA信号及220VAC电源即可控制球阀的运转开度。

dn50电动球阀法兰连接尺寸产品技术参数

公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允许压差(MPa)	≤公称压力
阀体形式	两段式铸造球阀
连接形式	法兰式、焊接式、螺纹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1								350：1
配置执行机构	可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

dn50电动球阀法兰连接尺寸产品技术参数

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H、A		由于阀门密封选择及温度选择不同，执行器尺寸需根据实际配置，该尺寸可咨询剑阀公司技术部。
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
	标准型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
b		14	16	16	18	18	20	22	24	24	26	28	24	26	28
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
b		14	16	16	18	18	20	22	24	24	26	28	34	38	42
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
