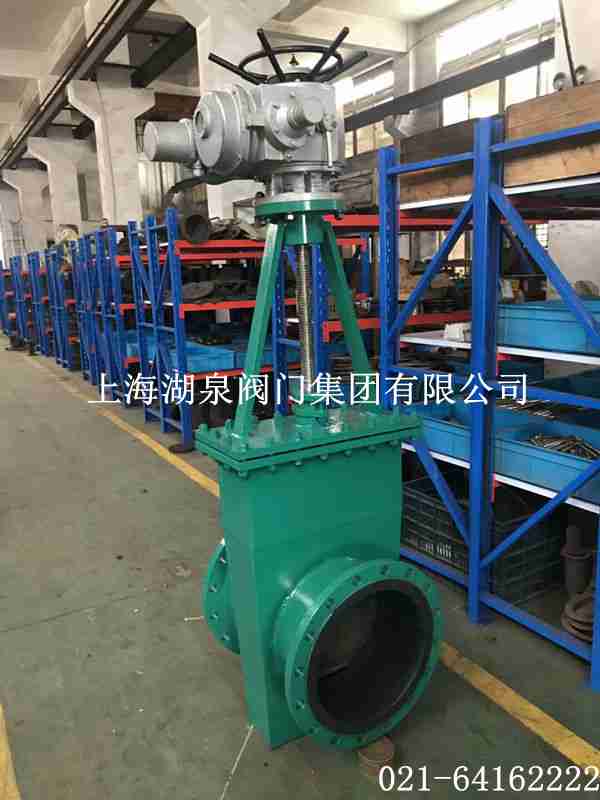

电动双面软密封闸阀

[ 2021-11-04 ]

上海湖泉阀门集团有限公司电动双面软密封闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。该产品具有强度高、重量轻，几何尺寸的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能，安全可靠，使用寿命长。可立式或卧式安装，广泛用于给排水系统、污水处理系统、市政建设及矿山、冶金、电厂等行业。

电动双面软密封闸阀主要部件材质

名　称	材　料
阀　体	灰铸铁、球墨铸铁、铸钢
闸　板	球墨铸铁＋三元乙丙或丁腈橡胶
内六角螺栓	碳化处理
密封圈	三元乙丙或丁腈橡胶
阀　盖	灰铸铁、球墨铸铁、铸钢
阀　杆	不锈钢
O形密封圈	西腈橡胶
止推轴承	锡青铜
螺　栓	碳钢、合金钢
压　盖	球墨铸铁、铸钢
防尘罩	丁腈橡胶
手　轮	可锻铸铁

电动双面软密封闸阀外型尺寸

DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H（手轮）	1480	1665	2200	2800	2800	3000	3000
H（伞齿轮）	1650	1900	2350	2950	2950	3150	3150
H（电动）	电动装置可由用户指定
