远程电动控制闸阀的原理和接线图如下：阀门电动装置控制器是阀门电动装置的核心部件.现有的国内 外阀门电动装置及其控制器进行了深入和详尽的对比和分析,借鉴和传承了它们的有效的成功经验.在此基础上,开发研制出新型的能实现远程控制的智能化阀门电动装置控制器.它以单片机为控制和接受远程控制信号的核心部件,不仅具有常规调节仪表的检测,控制,调节功能,而且由于单片机的可编程,使其更具智能化. 系统功能包括阀门控制,实时显示阀位,阀门状态监测,故障诊断,失效保护及给定值无扰动切换的软件判定等多种功能.该文设计原则依据:安全性,可靠性,简 便性和实用性。

本实用新型提供了一种具有远程控制功能的智能阀门电动装置控制器,包括传感器单元,信号采集单元,控制单元,远程控制接口单元,显示单元,报警单元;其特征在于:传感器单元依次与信号采集单元,控制单元相连,信号采集单元采集传感器单元的多种传感器信号,并传输给控制单元进行数据比较及判断;控制单元分别与远程控制接口单元,显示单元和报警单元相连.本实用新型提供的智能阀门电动装置控制器能够通过远程发送命令进行相关工作执行,实现远程控制功能,更加智能化,自动化。


本实用新型涉及电动阀门执行装置,一种具有远程调节功能的电动阀门执行装置,包括云端服务器,CPU嵌入式处理器,通信模块,力矩检测?？?编码器,LED模块,功率模块及终端移动设备,所述云端服务器通过无线方式与通信?？橄嗔?终端移动设备通过局域网与通信模块相连,所述通信?？榉直鹩隒PU嵌入式处理器中的RS485,RJ45接口相连,力矩检测?？橛隒PU嵌入式处理器中的第1路模拟量通道AI0接口相连,所述编码器,LED?？榧肮β誓？榉直鹩隒PU嵌入式处理器中的编码器接口,LED接口及功率输出接口相连.本实用新型通过云端服务器远程调节和移动终端局域网调节两种方式进行监控,使得技术人员无需亲临现场就可以监视并控制现场阀门设备的运行状态及各种参数,达到减员增效。

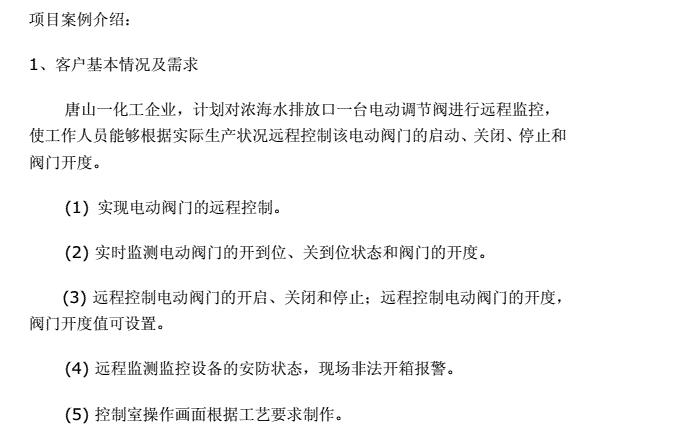

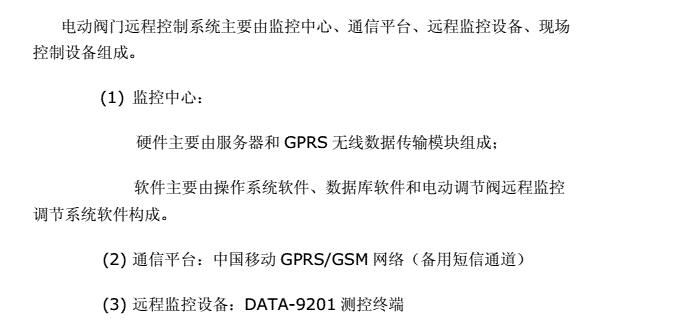

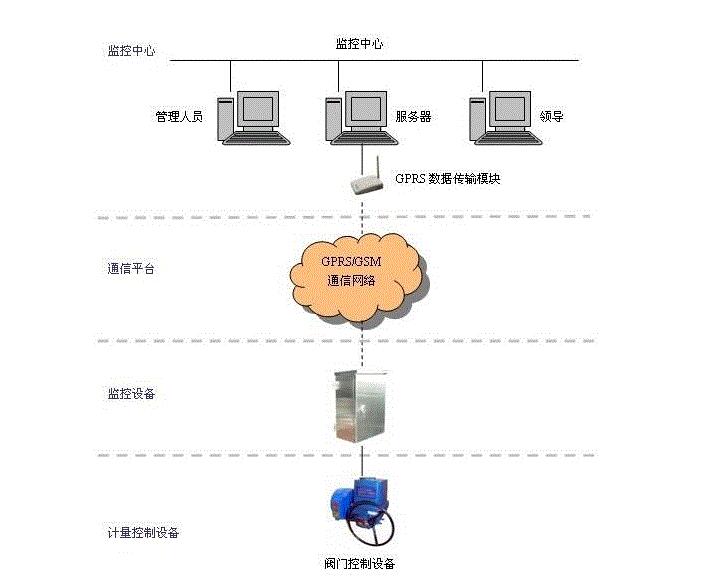

上位机采用工业控制计算机，除上面提到的功能外，还设计了运行信息统计打印以及系统报警等功能;下位机是以微控制器为核心的控制单元，并嵌入到阀门中，与阀门的电气控制部分一同实现控制功能。系统通信选用的是CAN总线，CAN总线协议简单，仅包括物理层和数据链路层，用户可以自己定义应用层，传输介质可以采用屏蔽的双绞线，信号传输采用短帧结构，每一帧的有效字节数为8个，传输时间短，受干扰的概率低。总线通信速率最高可达1Mbps/40m，直接传输距离最远可达10km/5Kbps，总线上可挂接设备数最多可达110个。当某个节点严重错误时，能够自动脱离总线，有关CAN总线技术的文献较多，在此不作详述。在本文提到的远程阀门控制系统中采用CAN总线是因为阀门控制功能逻辑简单、信息量小，并结合CAN总线数据的传输速度、开发的难易程度、技术支持和成本等多方面的考虑。
