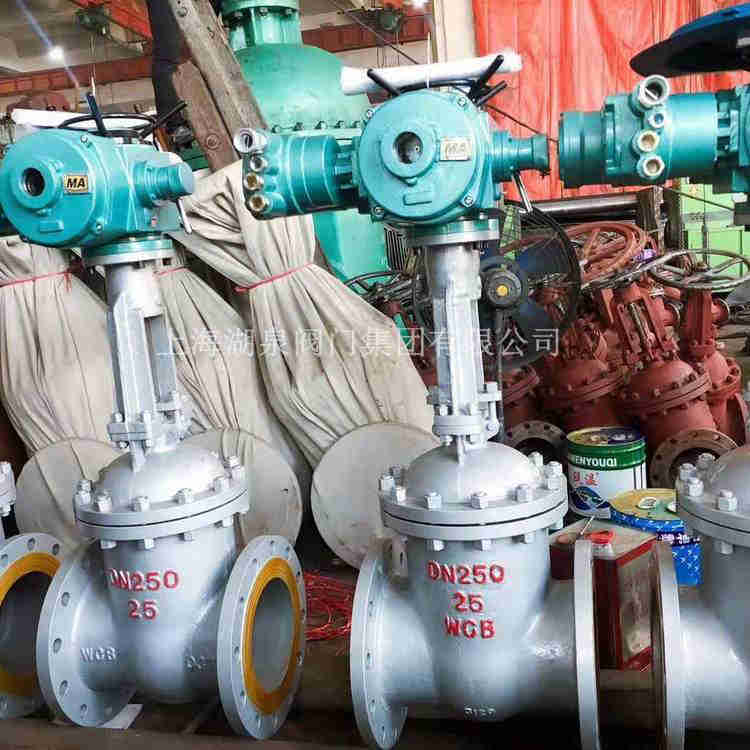

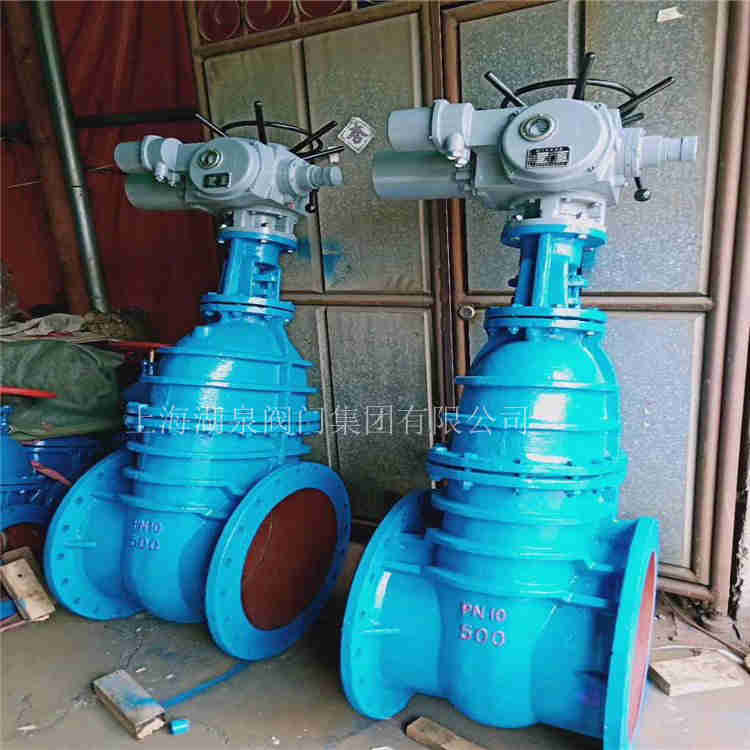

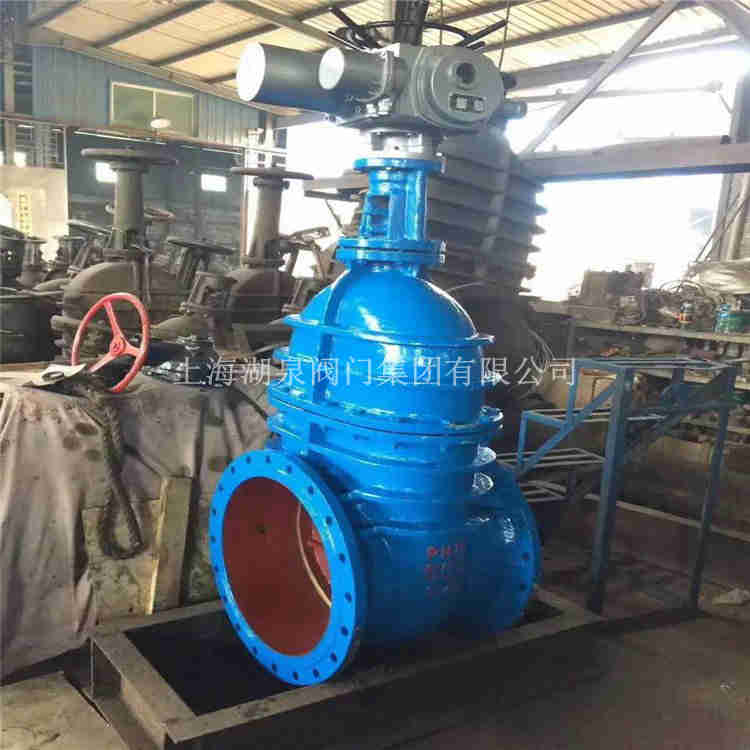

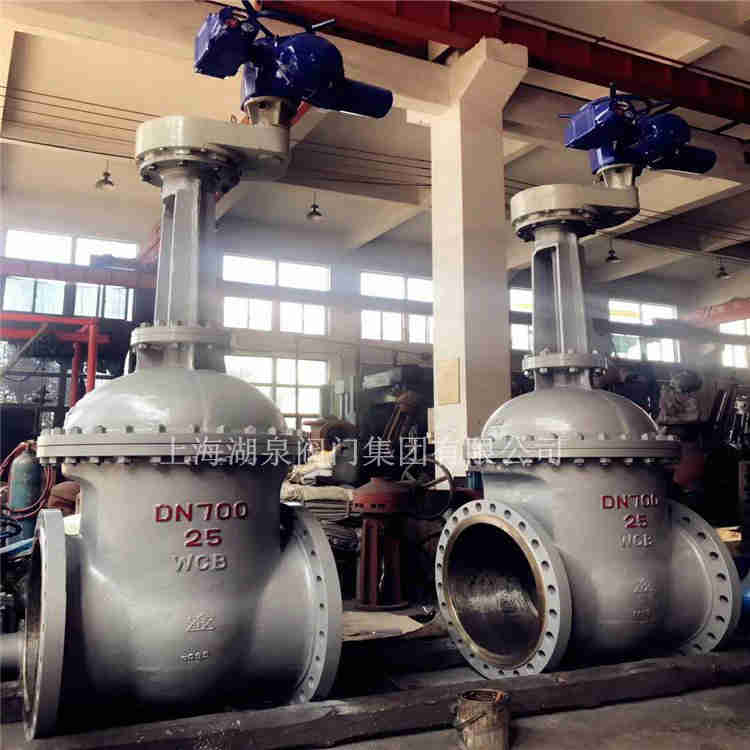

上海湖泉阀门集团有限公司电动闸阀DN500标准尺寸、详细参数，型号 Z941-16C Z941-16C普通开关电动闸阀 产品介绍: DN200 PN16普通开关电动闸阀Z941-16C:广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置,...电动法兰铸钢闸阀配用多回转式电动执行器,使阀板作上下直线运动,实现远程控制阀位开关,方便快捷。

我公司阀门电动执行机构,品种齐全,价格合理,质量可靠,外型美观,使用方便灵活蝶阀,电动执行器,型号全,适配多个品种的品种,质量稳定可靠,安装灵活,Z941国标电动法兰闸阀是一种最常见的启闭阀,利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。此类闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶等行业。

上海阀门厂家湖泉压力范围: 2.5～16.0MPa 公称通径: DN40-DN1000 常用材质: 碳钢、不锈钢 技术咨询: 021-31007323 Z941国标电动法兰闸阀介绍 一、Z941国标电动法兰闸阀用途与特点 电动法兰闸阀是一种常见的启...电动闸阀Z941T概述: 铸铁电动闸阀是材质铸铁,公称通径DN200,公称压力PN1.0MPa(10kg),工作介质温度≤425 ℃,电压380VAC,由DZW型(简称Z型)多回转电动执...电动闸阀、电动高温高压焊接闸阀 Z961Y-100I DN50/DN80/DN100 电动闸阀、电动高温高压焊接闸阀 Z961Y-100I DN150/DN200/DN250 Z941H-16CDN500电动铸钢闸阀,,Z941H16/25/40/64/100/3...阀门电动执行机构,品种齐全,价格合理,质量可靠,外型美观,使用方便灵活，电动执行器,型号全,适配多个品种的品种,质量稳定可靠,安装灵活。

我公司提供力所能及的阀门解决方案,Z941H、Z941W、Z941Y电动闸阀售前、售中、售后服务。 详细介绍: 『Z941H、Z941W、Z941Y电动闸阀』供应商,本司供应的【电动闸阀】质量先行、价格合理、售后服务较完善...电动闸阀电装型号规格 主要尺寸和重量 2.5MPa DN L D D1 b n-φd 电装型号Electric Actuator Code L1 H D0 重量Weight 凸面法兰RFZ940HZ940YZ940WZ940FZ941HZ941YZ941WZ941F2525P25R25I 40 200 1...产品规格 公称压力 1Mpa 适用介质 蒸汽、水、油品 适用温度 ≤200℃ 应用领域:电力系统煤化工系统石油炼化系统。

电动闸阀DN500标准尺寸、详细参数

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值			电装型号
		L	D	D1	D2	D6	b	f	f1	Z-φd	L1	H	质量(kg)
1.6	50	250	160	125	100	/	16	3	/	4-φ18	590	678	90	DZWl0A
	65	265	180	145	120	/	18	3	/	4-φ18	590	693	96	DZWl5A
	80	280	195	160	135	/	20	3	/	8-φ18	590	755	108	DZW20A
	100	300	215	180	155	/	20	3	/	8-φ18	590	820	126	DZW20A
	150	350	280	240	210	/	24	3	/	8-φ23	590	994	199	DZW20A
	200	400	335	295	265	/	26	3	/	12-φ23	590	1138	254	DZW30A
	250	450	405	355	320	/	30	3	/	12-φ25	810	1409	310	DZW45A
	300	500	460	410	375	/	30	4	/	12-φ25	810	1588	391	DZW60
	350	550	520	470	435	/	34	4	/	16-φ25	830	1755	729	DZW90
	400	600	580	525	485	/	36	4	/	16-φ30	830	1902	992	DZWl20
	450	650	640	585	545	/	40	4	/	20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608	/	44	4	/	20-φ34	870	2276	1222	DZW250
	600	800	840	770	718	/	48	5	/	20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100	/	20	3	/	4-φ18	590	678	95	DZWl0A
	65	265	180	145	120	/	22	3	/	4-φ18	590	693	99	DZWl5A
	80	280	195	160	135	/	22	3	/	8-φ18	590	755	113	DZW20A
	100	300	230	190	160	/	24	3	/	8-φ23	590	820	132	DZW20A
	150	350	300	250	218	/	30	3	/	8-φ25	590	934	206	DZW30A
	200	400	360	310	278	/	34	3	/	12-φ25	590	1138	257	DZW30A
	250	450	425	370	332	/	36	3	/	12-φ30	810	1409	317	DZW45A
	300	500	485	430	390	/	40	4	/	16-φ30	810	1588	412	DZW60A
	350	550	550	490	448	/	44	4	/	16-φ34	830	1750	750	DZW90
	400	600	610	550	505	/	48	4	/	16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555	/	50	4	/	20-φ34	870	2141	1275	DZWl20
	500	700	730	660	610	/	52	4	/	20-φ41	870	2276	1420	DZWl80
	600	800	840	770	718	/	56	5	/	20-φ41	870	2474	1522	DZW250
4．0	50	250	160	125	100	88	20	3	4	4-φ18	590	69l	95	DZWl0A
	65	280	180	145	120	110	22	3	4	8-φ18	590	711	102	DZWl5A
	80	310	195	160	135	12l	22	3	4	8-φ18	590	775	115	DZW20A
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	871	163	DZW20A
	150	450	300	250	218	204	30	3	4．5	8-φ25	590	1028	219	DZW30A
	200	550	375	320	282	260	38	3	4．5	12-φ30	590	1325	373	DZW45A
	250	650	445	385	345	313	42	3	4．5	12-φ34	810	1400	480	DZW60A
	300	750	510	450	408	364	46	4	4．5	16-φ34	830	1653	686	DZW90
	350	850	570	510	465	422	52	4	5	16-φ41	870	179l	1021	DZWl20
	400	950	655	585	535	474	58	4	5	20-φ4l	870	2092	1450	DZWl80
	500	1150	755	670	612	576	62	4	5	20-φ4l	1170	2465	2150	DZW250
6.4	50	250	175	135	105	88	26	3	4	4-φ18	590	790	102	DZWl5A
	65	280	200	160	130	110	28	3	4	8-φ18	590	840	106	DZW20A
	80	310	210	170	140	12l	30	3	4	8-φ18	590	890	123	DZW20A
	100	350	250	200	168	150	32	3	4．5	8-φ23	590	1020	154	DZW30A
	150	450	340	280	240	204	38	3	4．5	8-φ25	590	1290	317	DZW30A
	200	550	405	345	300	260	44	3	4．5	12-φ30	590	1475	437	DZW45A
	250	650	470	400	352	313	48	3	4．5	12-φ34	810	1500	606	DZW60A
	300	750	530	460	412	364	54	4	4．5	16-φ34	830	1820	732	DZW90
