产品名称：H71型对夹式止回阀DN50[ 2024-02-29 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

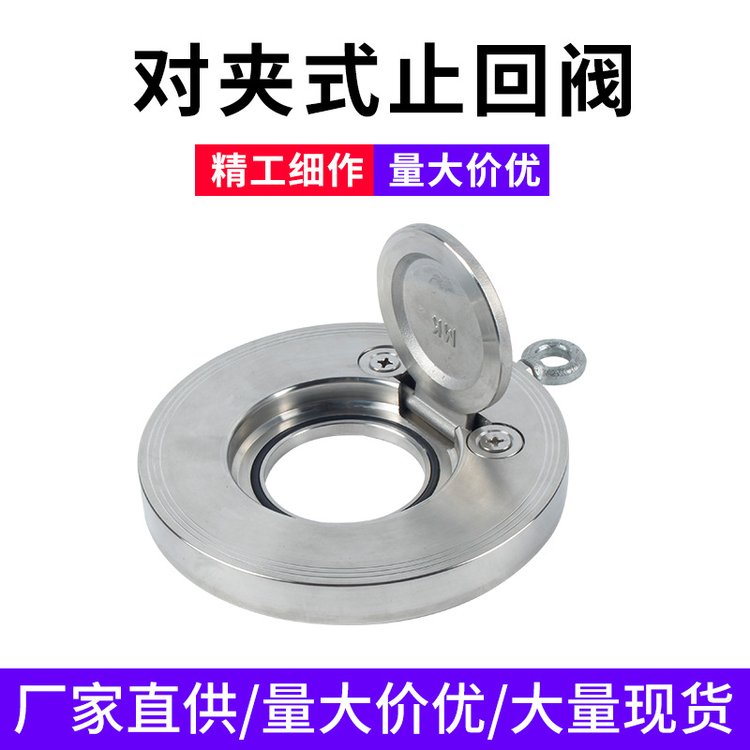

一、H71型对夹式止回阀DN50产品介绍

上海湖泉阀门集团有限公司止回阀厂家，该产品采用对夹式连接，结构紧凑，阀瓣沿着中心定位作升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，特别适合于安装空间受限制的场合采用，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

二、H71型对夹式止回阀DN50对夹式止回阀产品特点

1、体积小，重量轻，结构紧凑、维修方便

2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭

3、因速闭作用，可防止介质倒流

4、阀体结构长度尺寸小，刚性好

5、安全方便，可用于水平垂直两个方向安装

三、H71型对夹式止回阀DN50执行标准

1、法兰连接尺寸：GB/T1724.1-98

2、结构长度：GB/T12221-1989，ISO5752-82

四、H71型对夹式止回阀DN50技术参数

型号	公称通径	试验压力		工作温度	适用温度
		壳体	密封
H71H-16Q	1.6	2.4	1.76	≤235	水、蒸气、油品等
H71H-25Q	2.5	3.75	2.75	≤235
H71W-25H				≤300
H71W-25P				≤200	硝酸等腐蚀性介质
H71W-40H	4.0	6.0	4.4	≤300
H71W-40P				≤200	水、蒸气

五、对夹式止回阀,对夹式蝶式止回阀主要构件材料表

型号	阀门	阀瓣	弹簧
H71H-16Q H71H-25Q	QT400-15	25	50CrVA
H71W-25H H71W-40H	2Cr13	1Cr13	1Cr18Ni9
H71W-25P H71W-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

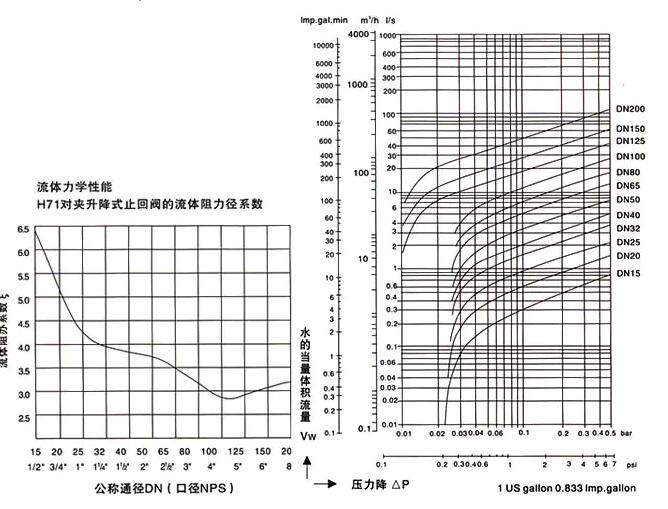

公称通径		阀门全开启时的流体阻力系数ξ	常温下阀门全开启时的水流量系数			流体的流向
DN	NPS		Kv(m3/h)	Cv(U.S)	Cv(U.K)	↑	→
DN	NPS		Kv(m3/h)	Cv(U.S)	Cv(U.K)	开启压力近似值KPa
50	2	2.6	63	74	62	2	1
65	21/2	2.4	109	128	107	2	1
80	3	2.3	172	201	169	2	1
100	4	2.0	289	338	283	2	1
125	5	1.8	476	557	466	2	1
150	6	1.5	750	878	735	2	1
200	8	1.3	1432	1675	1403	2	1
250	10	1.2	2330	2726	2283	2	1
300	12	1.0	3676	4301	3602	2	1
350	14	0.9	5274	6171	5169	2	1
400	16	0.8	7306	8548	7160	3	1
450	18	0.8	9246	10818	9061	3	1
500	20	0.8	11415	13356	11187	3	1
600	24	0.7	17573	20560	17222	3	1
700	28	0.7	23919	27985	23441	4	1
750	30	0.7	27458	32126	26909	4	1
800	32	0.7	31241	36552	30616	4	1
900	36	0.7	39539	46261	38748	4	1
1000	40	0.7	48814	57112	47838	4	1
1050	42	0.7	53817	62966	52741	4	1
1200	48	0.7	70292	82242	68886	4	1
