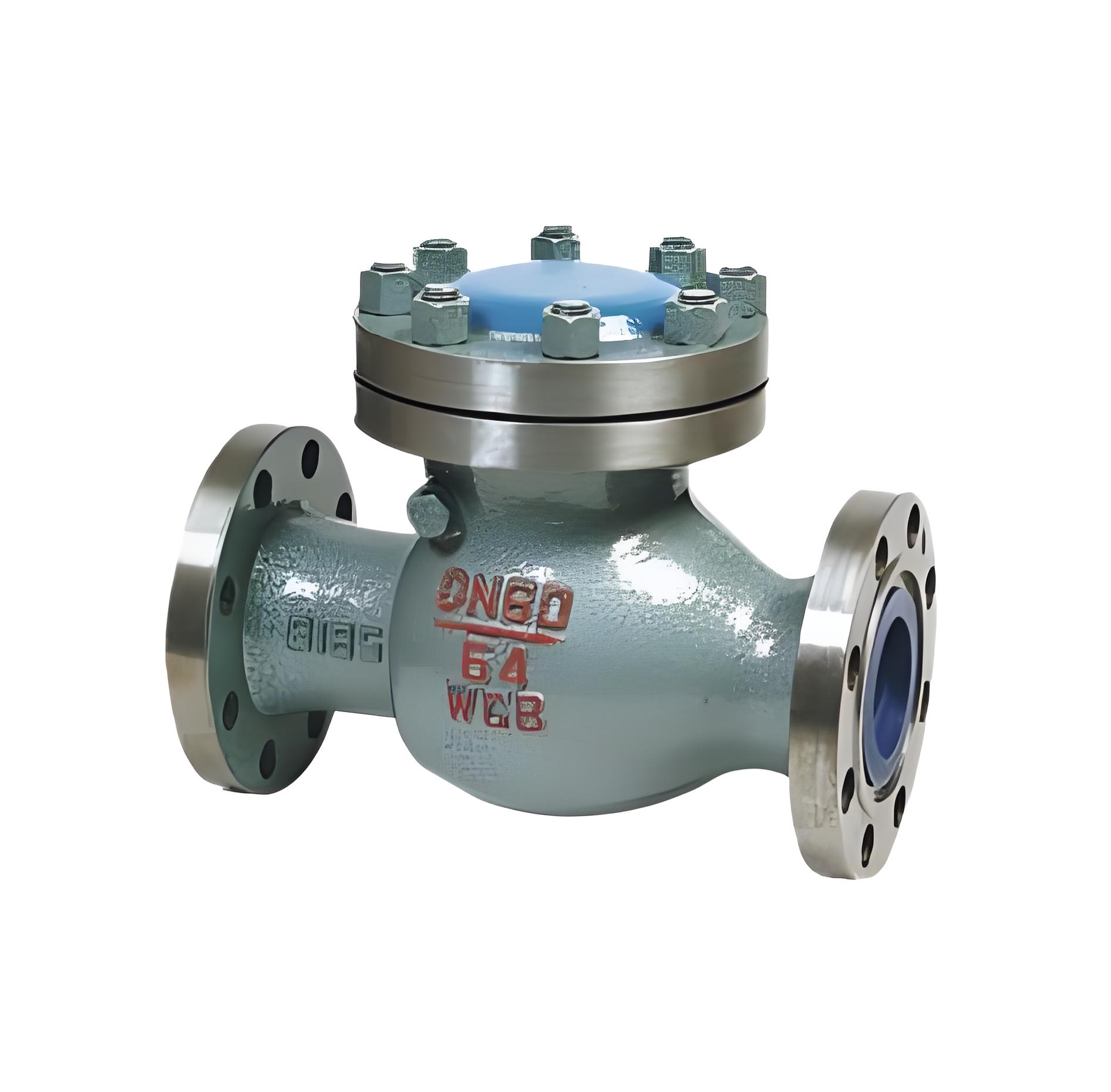

產品名稱：止回閥H44H-64 DN200mm防止介質在管道中倒流[ 2024-12-16 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、回閥H44H-64 DN200mm防止介質在管道中倒流介紹

    H44H旋啟式止回閥是用于作全開和全關的啟閉件設備。該設備適用于壓力1.6~32MPa/2.0-42.0MPa，工作溫度-29~+550℃，適用于石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。

    一、回閥H44H-64 DN200mm防止介質在管道中倒流選型

    應確定響應的尺寸，閥門供應商必須提供選定尺寸的資料數據，這樣就能找到給定流速下閥門全開時的閥門尺寸大小；

    對于DN50mm以下的高中壓止回閥，宜選用立式升降止回閥和直通式升降止回閥；

    對于DN50mm以下的低壓止回閥，宜選用蝶式止回閥、立式升降止回閥和隔膜式止回閥；

    對于DN大于50mm、小于600mm的高中壓止回閥，宜選用旋啟式止回閥；

    對于DN大于200mm、小于1200mm的中低壓止回閥，宜選用無磨損球形止回閥；

    對于DN大于50mm、小于2000mm的低壓止回閥，伊選用蝶式止回閥和隔膜式止回閥；

    對于要求關閉時水擊沖擊比較小或無水擊的管路，宜選用緩閉式旋啟止回閥和緩閉式蝶形止回閥。


  • 型號
    公稱壓力
    PN
    （MPa）
    公稱通徑
    DN
    （mm）
    尺寸(mm)
    -
    -
    -
    -
    -
    重量
    （Kg）
    H44H/W
    L
    D
    D1
    D2
    b
    Z-d
    D(國標/化工部標準)
    H
    Kg
    H44H-16C
    H44W-16P
    H44W-16R
    H44H-16C-DN40
    L=200
    145
    110
    88
    20
    4-18
    150
    4103
    15.2
    50
    230
    160
    125
    102
    20
    4-18
    165
    160
    21.3
    65
    290
    180
    145
    122
    22
    8-18
    185
    175
    28.1
    80
    310
    195
    160
    133
    22
    8-18
    200
    185
    37.6
    100
    350
    230
    180
    158
    24
    8-23
    220
    220
    56.7
    125
    400
    245
    210
    184
    28
    8-25
    250
    248
    91
    150
    480
    280
    240
    212
    30
    8-25
    285
    270
    129
    200
    550
    335
    295
    268
    34
    12-25
    340
    350
    210
    250
    650
    405
    355
    320
    36
    12-30
    405
    395
    290
    300
    750
    460
    410
    370
    40
    16-30
    460
    410
    320
    350
    850
    520
    470
    430
    44
    16-34
    520
    430
    420
