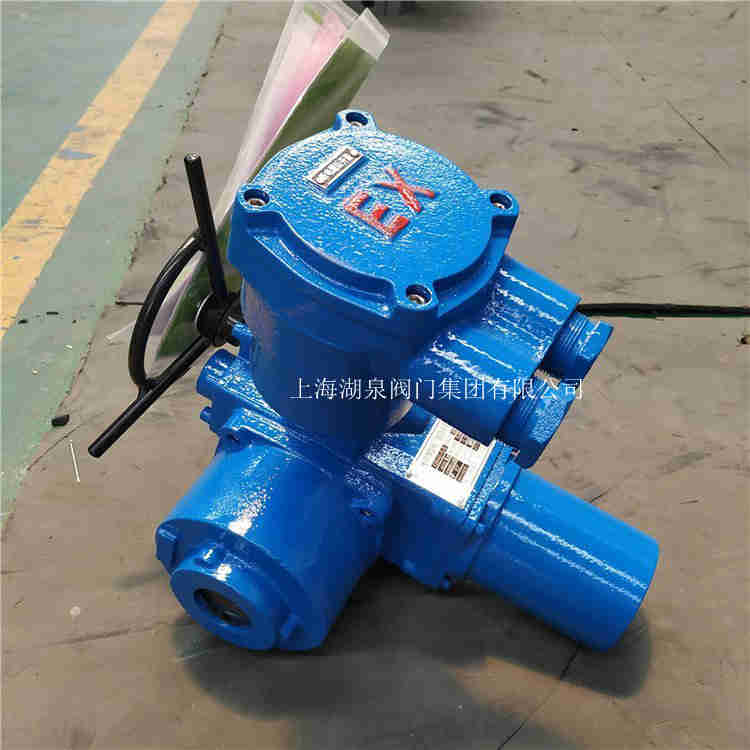

一、QB30-0.5智能型电动执行器使用手册产品介绍

上海湖泉阀门集团有限公司防爆部分回转电动执行器简称为QB型电装。是阀门实现开启、关闭或调节控制的驱动设备,可以实现自锁,及即使断电情况下也可保持阀位不变;适用于..QB30智能角行程电动执行器有现货高定位精度的一体化产品: 模块输出位移定位,整体比例调节型模块将放大器、模数转换、位置发送功能集成在一起,真正实现机电一体化、控制...智能角行程电动执行器 QB30-1精小型电动装置 QB系列电动头执行器,可以同时输出多种不同类型的信号,含有离合装置,电动/手动状态可以通过离合器切换,具有过力矩...对用户安装，调试，检修十分方便，安装费用，缩短安装周期，可现场按钮连续操作，也可远控，集控和自控，内部有相序识别及缺相保护功能，防护等级IP65（为67）。

二、QB30-0.5智能型电动执行器使用手册产品特点

电源：常规，三相380V（50Hz）特殊，三相660V、415V（50Hz、60Hz）
单相220V、110V（50Hz、60Hz）
工作环境
环境温度：-20~+60℃（特殊订货-40~+80℃）
相对湿度：≤95%（25℃时）
防护类型
户外型：用于无易燃、易爆和无腐蚀性介质的场所；
隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
防护等级：IP55（特殊订货IP65、IP67）
工作制：短时10分钟（特殊订货30分钟）

三、QB30-0.5电智能型电动执行器使用手册产品技术参数

型号	输出转矩（N·m）	阀杆直径（mm）	手动速比	输出转速（r/min）
				0.5	1	1.5	2	3	4
				电机功率（KW）
Q10 /Q(T)	100	28	88	0.03	0.06	0.09	0.09	0.18	0.18
Q20 /Q(T)	200	28	88	0.06	0.09	0.12	0.12	0.25	0.25
Q30 /Q(T)	300	28	88	0.06	0.12	0.18	0.18	0.37	0.37
Q60 /Q(T)	600	42	74	0.18	0.18	0.25	0.25	0.55	0.55
Q90 /Q(T)	900	42	74	0.18	0.25	0.37	0.37	0.75	0.75
Q120 /Q(T)	1200	42	74	0.18	0.37	0.55	0.55	1.1	1.1
Q200 /Q(T)	2000	60	67	0.37	0.55	0.75	1.1	-	-
Q250 /Q(T)	2500	60	67	0.55	0.55	0.75	, 1.1	-	-
Q300 /Q(T)	3000	60	67	0.55	0.75	1.1	-	-	-
Q400 /Q(T)	4000	60	67	0.55	0.75	-	-	-	-
Q500 /Q(T)	5000	60	67	0.75	1.1	-	-	-	-
