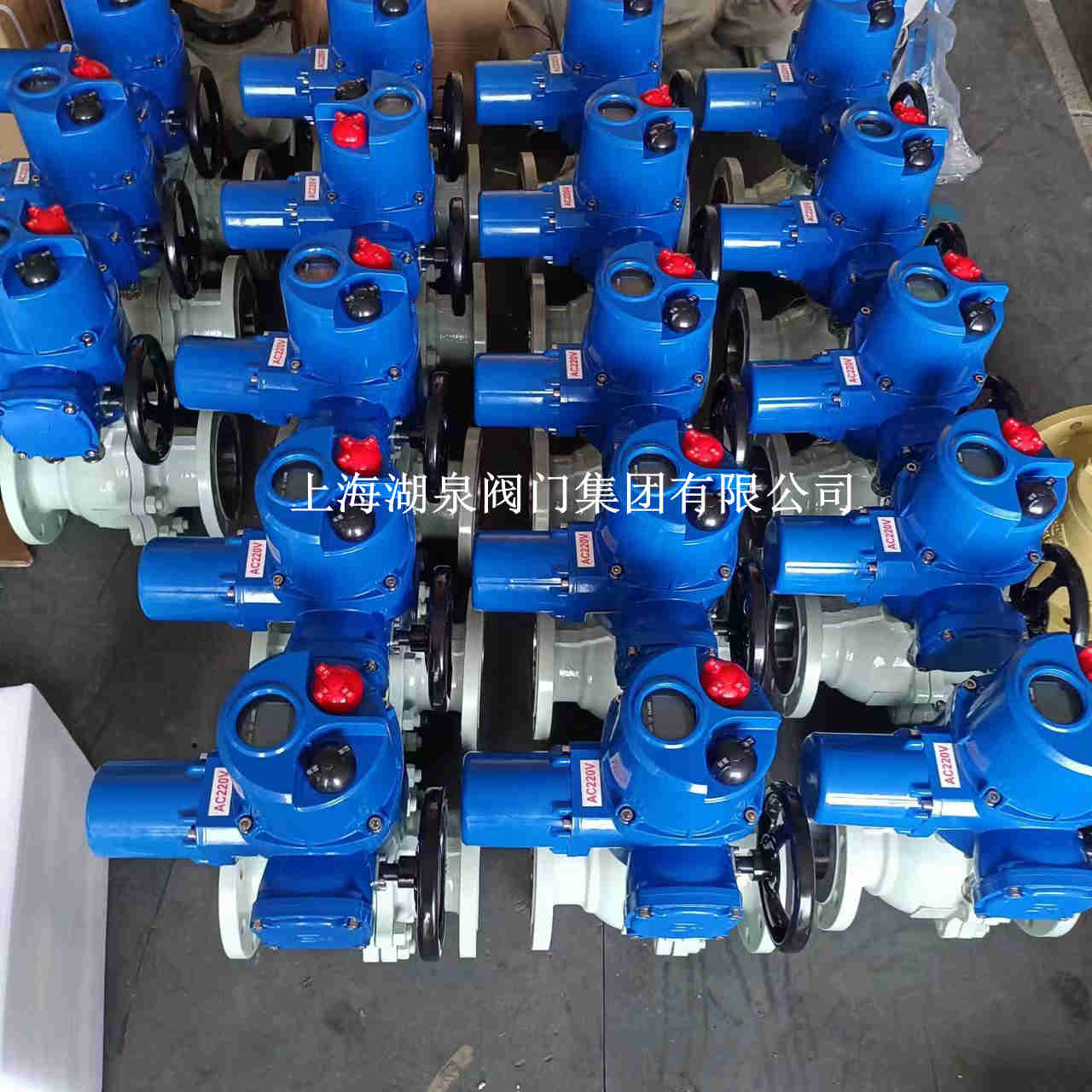

产品名称：电动执行器DZW20-24-A00智能一体化[ 2023-07-31 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动执行器DZW20-24-A00智能一体化产品介绍

上海湖泉阀门厂家主导执行器产品为：普通多回转系列DZW、部分回转系列DQW、ZB/DZB型系列、智能调节型系列、整体一体化、非侵入式液晶系列，DQ精小型电动执行器，DKJ/DKZ电动执行器，LQ/QT/802型执行器，381SL/381R电子式执行器,PSQ/PSL电动执行机构，阀门电控箱及配件；电动执行机构2SA30，2SA35，2SJ30， 2SJ35， 2SQ30，2SQ35，2SB35，生产的阀门电动装置和电动调节阀DZW20-24-AOO-WK一体化电动执行器是在DZW普通开关型电动装置的础上，增加了电气控制部分，即WK型功率控制部分，将机械传动与电气控制合为一体，具有现场操作和远方操作控制等功能，现场调试极为方便，适用于对开环控制系统中各类阀门进行开关操作和控制。电控部分由薄膜按键面板、功能板和交流接触器等组成，电控部分通过插件及紧固螺栓和电动装置连接，可方便拆卸或更换；也可实现分体控制。是在DZW普通开关型电动装置的基础上，增加了电气控制部分，即WK型功率控制部分，将机械传动与电气控制合为一体，具有现场操作和远方操作控制等功能，现场调试极为方便，适用于对开环控制系统中各类阀门进行开关操作和控制。电控部分由薄膜按键面板、功能板和交流接触器等组成，电控部分通过插件及紧固螺栓和电动装置连接，可方便拆卸或更换；也可实现分体控制。

二、电动执行器DZW20-24-A00智能一体化产品技术参数
1、电源：AC380V 50Hz 三相三线制。
2.、阀位信号：输出420mA（或020mA）。
3、防护等级：IP554.环境温度：-20+605.输出功率：0.03015kwDZW+WK系列电动装置主要型号：DZW10-24-A00-WK DZW15-24-A00-WK DZW20-24-A00-WK DZW30-24-A00-WK DZW45-24-A00-WK DZW60-24-A00-WK DZW90-24-A00-WK DZW120-24-A00-WK DZW180-24-A00-WK DZW250-24-A00-WK DZW350-24-A00-WK DZW500-24-A00-WK等一体化整体开关型阀门电动装置。
4、全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
5、相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
6、缺相保护：具有电源缺相保护功能。
7、控制模式：提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
8、禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
9、电子互锁保护。

型号	公称转矩(N. m）	大控制转矩(N. m）	小控制转矩(N. m）	输出轴转圈数(圈)	允许通过阀杆直径(mm)	手动速比	输出转速(r/min）	电机功率(kw）	重量(kg）
DZW5 +WK	50	75	25	150	28	1∶1	18	0.12	28
DZW10+WK	100	150	50	160			24、36	0.250.37	61
DZW15+WK	150	225	75					0.370.55	63
DZW20+WK	200	300	100		40			0.550.75	63
					28
DZW30+WK	300	450	150		40		24	0.75	65
					28
DZW45+WK	450	675	225	110	48		24	1.1	110
							36	1.5
DZW60+WK	600	900	300				24	1.5	112
							36	2.2
DZW90+WK	900	1350	450		60		24	2.2	139
					48		36	3.0
DZW120+WK	1200	1800	600		60		24	3.0	142
					48
DZW180+WK	1800	2160	900	140	70	25∶1	24	4.0	261
							36	5.5
DZW250+WK	2500	3000	1250				24	5.5	264
DZW350+WK	3500	4200	1750		75	13∶1	18	7.5	430
DZW500+WK	5000	6000	2500					10	440
DZW800+WK	8000	9600	4000	120	80	90∶1	12	13	800
DZW1000+WK	10000	12000	5000		100			15	820
