产品名称：电动闸阀Z941H-16C DN80(不锈钢生产厂家)[ 2023-12-26 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动闸阀Z941H-16C DN80(不锈钢生产厂家)

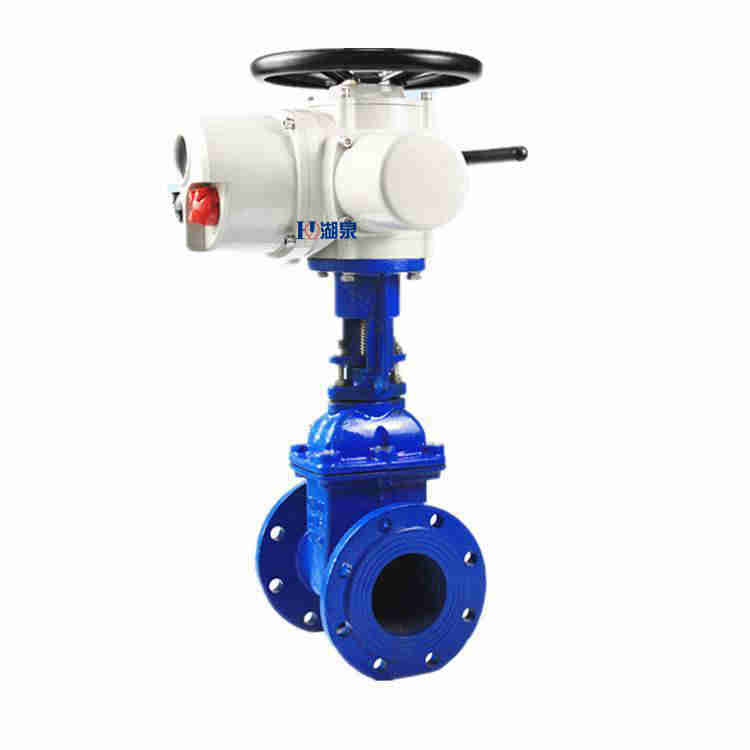

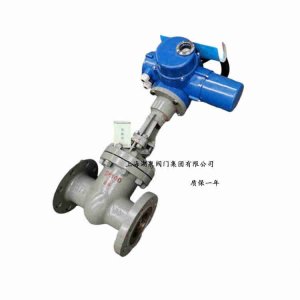

上海湖泉阀门集团有限公司电动闸阀 Z941H-16C DN80 PN1.6闸阀电压AC380V 功率0.75KW闸阀产品介绍: Z941H-模拟量控制智能调节电动闸阀，调节式闸阀用于液体、气体和风系统管道介质流量的模拟量调...适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的介质。具有流体阻力小,适用的压力、温度范围大等特点,是一种常用的截断阀。适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的..电动闸阀Z941H-16C/25C/40C通常由电动执行机构和阀门连接起来,经过安装调试后成为电动阀。

二、电动闸阀Z941H-16C DN80技术参数

电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50HZ、60HZ）；

单相220V、110V（50HZ、60HZ）

环境温度：-20~+60℃ （特殊订货-40~+80℃ ）

相对湿度：≤95%（25℃时）。

防护类型：户外型，用于无易燃、易爆和无腐蚀性介质的场所

防护等级：IP55（特殊订货IP65、IP67）

工作制：短时10分钟（特殊订货30分钟）

三、电动闸阀Z941H-16C DN80设计标准

设计和制造标准按照: GB12234；

结构长度按照: GB12221

法兰端尺寸按照：GB9113,JB79,HG20592等

螺纹端尺寸按照：JB/T7306；

对焊端尺寸按照：JB/T12224

承插口尺寸按照：JB/T1751

检验和测试按照: GB13927,JB9092

四、电动闸阀Z941H-16C DN80设计标准

阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨Graphite
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

1.6MPa	DN	L	D	D1	D2	b	n-Φd	电装型号	L1	H	DO
凸面法兰 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
