产品名称：200型不锈钢闸阀价格及图片[ 2024-02-29 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、不锈钢闸阀产品介绍

上海湖泉阀门集团有限公司不锈钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的楔式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

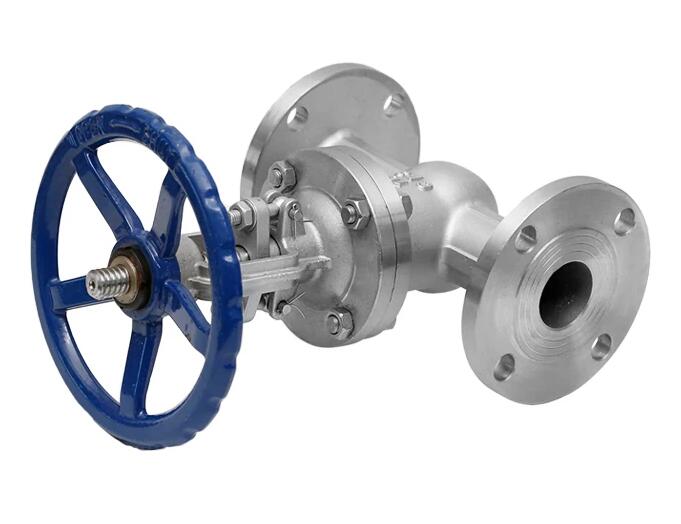

200型不锈钢闸阀价格及图片

二、不锈钢闸阀应用规范

1、不锈钢闸阀设计制造按GB12234-89

2、不锈钢闸阀结构长度按GB12221-89

3、不锈钢闸阀法兰尺寸按JB/T79-94

4、不锈钢闸阀阀门检查和试验按GB13927

三、不锈钢闸阀性能规范

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度(水)(Mpa)	密封(水)空气	低压密封空气(Mpa)	工作温度(℃)	适用介质
Z4IH-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸类
						ACETICACID
						醋酸类
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

四、不锈钢闸阀主要零件材质

阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨Graphite
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

五、不锈钢闸阀主要技术参数

型号	公称压力(Mpa)	试验压力			工作温度(℃)	适用介质
		强度	密封(水) 空气(Mpa)	低压密封空气(Mpa)
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝酸类
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸类

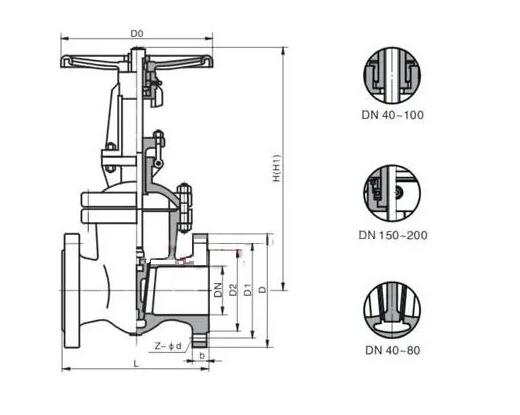

型号	公称压力(Mpa)	公称通径 DN(mm)	尺寸(mm)									重量 (kg)
型号	公称压力(Mpa)	公称通径 DN(mm)	L	D	D1	D2	b	Z-фd	H	H1	D0	重量 (kg)
Z41W-16P Z41W-16R	1.6	15	130	95	65	45	14	4-ф14	175	195	200	4
		20	150	105	75	55	14	4-ф14	180	205	200	5
		25	160	115	85	65	14	4-ф14	210	240	220	6
		32	180	135	100	78	16	4-ф18	210	240	220	7
		40	240	145	110	85	16	4-ф18	350	425	240	18
		50	250	160	125	100	16	4-ф18	358	430	240	29
		65	265	180	145	120	18	4-ф18	373	452	240	33
		80	280	195	160	135	20	8-ф18	435	530	280	46
		100	300	215	180	155	20	8-ф18	500	620	320	63
		125	325	245	210	185	24	8-ф18	614	756	360	108
		150	350	280	240	210	24	8-ф23	674	845	360	134
		200	400	335	295	265	26	12-ф23	818	1041	400	192
		250	450	405	355	320	30	12-ф25	969	1244	450	273
		300	500	460	410	375	30	12-ф25	1145	1474	560	379
		350	550	520	470	435	34	16-ф25	1280	1663	640	590
		400	600	580	525	485	36	16-ф30	1450	1885	720	849
		500	700	705	650	608	44	20-ф34	1676	2181	720	958
Z41H-25P Z41H-25R	2.5	15	130	95	65	45	16	4-ф14	175	195	200	4
		20	150	105	75	55	16	4-ф14	180	205	200	5
		25	160	115	85	65	16	4-ф14	210	240	220	6
		32	180	135	100	78	18	4-ф18	210	240	220	7
		40	240	145	110	85	18	4-ф18	350	425	240	18
		50	250	160	125	100	20	4-ф18	358	430	240	28
		65	265	180	145	120	20	8-ф18	373	452	240	33
		80	280	195	160	135	22	8-ф18	435	530	280	46
		100	300	230	190	160	24	8-ф23	501	620	320	64
		125	325	270	220	188	28	8-ф25	614	756	360	105
		150	350	300	250	218	30	8-ф25	674	845	360	134
		200	400	360	310	278	34	12-ф25	818	1041	400	213
		250	450	425	370	332	36	12-ф30	969	1244	450	290
		300	500	480	430	390	40	16-ф30	1145	1474	560	399
		350	550	550	490	448	44	16-ф34	1280	1663	640	631
		400	600	610	550	505	48	16-ф34	1450	1885	720	900
