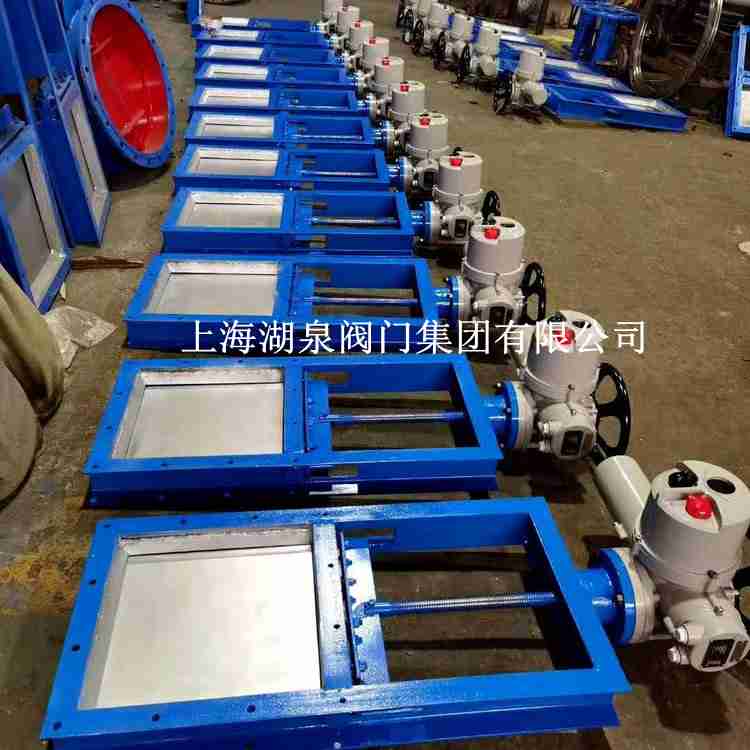

上海湖泉阀门集团有限公司是一家电动插板阀生产厂家，那么电动插板阀型号及安装示意图大家知道吗？下面给大家介绍一下什么是电动插板阀。湖泉电动插板阀启闭件是闸板，闸板的运动方向与流体方向相垂直，它的闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。电动插板阀原理是闸板上开有一个通径大小的圆口来通过闸板启闭使得电动插板阀闸板上圆口跟通径做完全脱离和相吻合的动作。

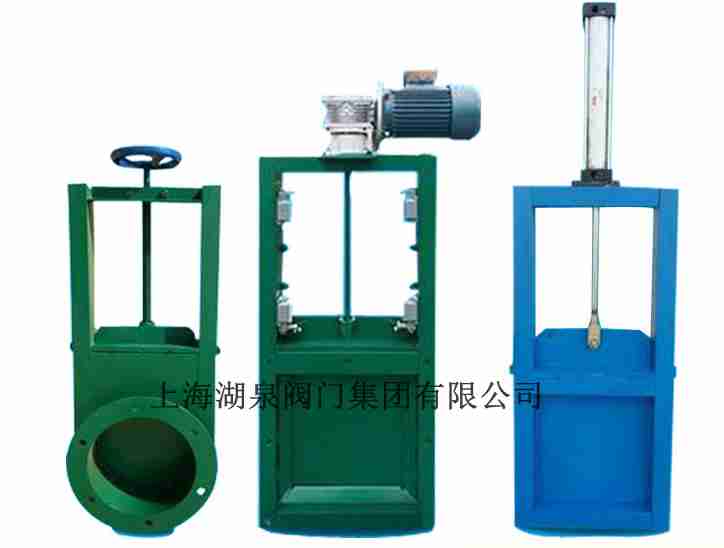

上海湖泉插板阀有哪几种呢？电动插板阀型号知道吗？它可以分为手动插板阀，气动插板阀，电动插板阀，液压插板阀。
手动插板阀又称手动刀型闸阀，它是一种闸板与阀座始终紧密接触密封的阀门，其工作原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作
湖泉阀门电动插板阀按照材质可碳钢和不锈钢两种材质，插板阀的内径分为圆形和方形

那么上海湖泉阀门电动插板阀有什么优点呢？首先插板阀在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，其密封结构可以分软密封、硬密封结构。电动插板阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命长。在它的关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等优点。电动插板阀可以卸灰，通风，排污，止水，调节流量，广泛应用于除尘器，冶金，石灰，水渠等。卸物料和排污的插板阀有一点的区别，排污用的插板阀密封相对要求更高一些，还可以和星型卸料器配合使用。


类别	A×A	B×B	C×C	L	H	n-d	重量
单向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	1400	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
双向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
说明	LMD-单向	I-手轮	距地面小于1.7米用手轮，大于1.7米用链轮 链条节数M=0.105X-113（X是丝杆中心离地面度度）

  电动插板阀应怎么安装呢？安装示意图大家知道吗？本阀门安装在管道上时，阀杆可以向上，也可以水平.检查各螺纹连接是否有松懈，并调节拧紧；卸掉阀门通道两端闷盖，清洁内腔，去除油垢；电动插板阀剥去阀杆防护油纸后，在阀杆上重新涂润滑脂；冲洗、清洁管路，以免损坏密封面。安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着;各连接部位螺栓,要求均匀拧紧;检查填料部位要求压紧，也要闸板开启灵活;用户在安装阀门前，校对阀门型号，连接尺寸及注意介质流向，电动插板阀阀门要求一致性;用户在安装阀门时，预留阀门驱动的必要空间;驱动装置的接线须按线路图进行;定期保养，不得随意碰撞及挤压，以免影响密封。
