浅谈三通电动阀门的原理和接线图

[ 2021-10-11 ]

三通电动阀门的原理和接线图大家知道吗？上海湖泉阀门集团有限公司是一家专业从事三通电动阀门，电动执行器集研发、生产、销售、服务于一体的高新技术企业。

电动三通调节阀门是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，电动三调节阀门阀体为三通结构，即一进两出（分流型），两进一出（合流型），其中合流型用于将两种流体混合成第三种流体，或两种不同温度的同种流体，混合成同一温度流体。而分流型则是将一种流体分成两路流体。

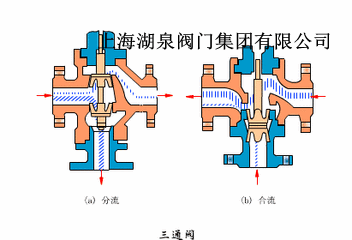

上海湖泉电动三通调节阀门有3个出入口与管道相连，相当于两台单座阀合成一体，按作用形式分为三通合流调节阀和三通分流调节阀两种。合流调节阀有两个进口和一个出口，原理是两种流体通过阀加以混合，例如两种不同温度的流体通过阀，混合温度介于前两者之间的流体。分流调节阀有一个入口和两个出口，是把一种流体通过阀后分成两路，当阀在关闭一个出口的同时就打开了另一个出口。

上海湖泉三通电动球阀门是阀门的一种,可分为L型和T型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通。

上海湖泉阀门气动三通球阀门工作原理
气动三通球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，同时压缩弹簧，输出轴逆时针方向转动
气动三通球阀关闭：失气或失电时，弹簧推动两活塞合拢向中心移动，输出轴顺时针方向转动
