电动闸阀阀门首页 > 产品展示 > 闸阀 > 电动闸阀 >

产品名称：Z941H-25C DN40智能一体式电动闸阀[ 2021-08-18 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 产品名称： 电动闸阀 产品型号： Z941H,MZ941H,Z941W,Z941Y
    驱动方式： 电动,手动 连接形式： 法兰,焊接
    结构形式： 楔式 密封结构： 硬密封,软密封
    压力范围： 1.6MPa-16.0MPa 公称通径： DN40-1000mm
    常用材质： WCB,不锈钢,合金钢等 铭牌： HQ品牌

    更多点击：闸阀

    一、Z941H-25C DN40智能一体式电动闸阀产品介绍

    上海湖泉阀门有限公司Z941H-25C DN40智能一体式电动闸阀适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的介质。以有AI反馈信号，可以由DO或AO控制，比较常见于大管道和风阀等。该智能电动闸阀采用一体化结构，有输入控制信号（4~20mA DC或1-5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。广泛应用于水处理、化工、石化、石油等工业设备，环保设备领域。智能一体化电动闸阀形体简单，制造工艺性好，使用范围广。具有流体阻力小，适用的压力、温度范围大等特点，是一种最常用的截断阀。公称压力：PN2.5～300Kg.工作温度：-29～540°。口径范围：DN15～1800mm不断吸收国外的阀门技术，开发和设计的结构完善，让美观大方和实用打造品牌。阀体材料品种齐全，由应用场合精心策划。填料和垫片选配合理，开关轻松自如。密封性能优越。泄漏概率接近为零，通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

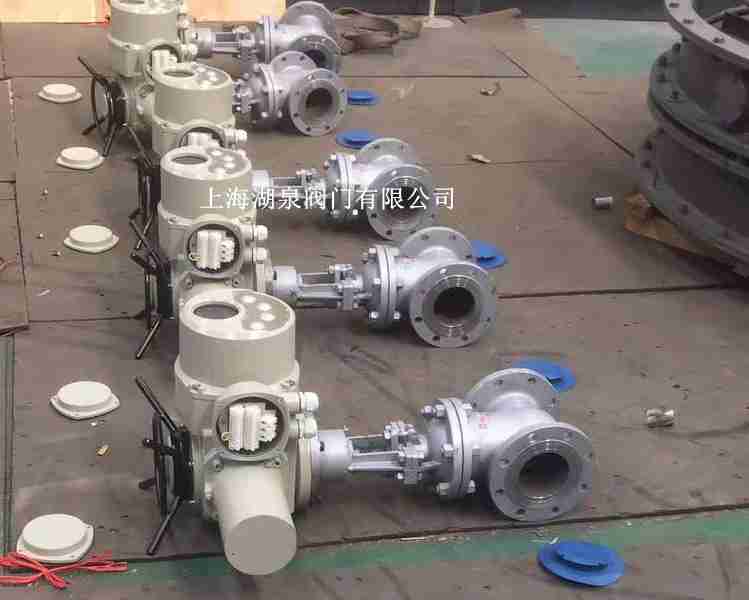

    Z941H-25C DN40智能一体式电动闸阀

    二、Z941H-25C DN40智能一体式电动闸阀产品技术参数

    产品型号：Z941H
    压力范围：压力环境 常压
    工作温度：常温
    适用介质：水、蒸汽、煤汽、油类、热空气、腐蚀性等
    公称通径：40-800 mm
    连接形式：法兰

    三、Z941H-25C DN40智能一体式电动闸阀产品特点

    1、全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
    2、相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
    3，缺相保护：具有电源缺相保护功能。
    4、控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
    5、 禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
    6、电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完个指令后再执行下一个指令。
    7、瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。
    8、现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。

    Z941H-10C DN32/Z941H-10C DN40/Z941H-10C DN50/Z941H-10CDN65/Z941H-10C DN80/Z941H-10C DN100/Z941H-10C DN125/Z941H-10C DN150/Z941H-10CDN200/Z941H-10C DN250/Z941H-10C DN300/Z941H-10C DN350/Z941H-10C DN400/Z941H-10CDN450/Z941H-10C DN500/Z941H-10C DN600/Z941H-10C DN700/Z941H-10C DN800/Z941H-10CDN900 Z941H-10C DN1000/Z941H-16C DN32/Z941H-16C DN40/Z941H-16C DN50/Z941H-16CDN65/Z941H-16C DN80/Z941H-16C DN100/Z941H-16C DN125/Z941H-16C DN150/Z941H-16CDN200/Z941H-16C DN250/Z941H-16C DN300/Z941H-16C DN350/Z941H-16C DN400/Z941H-16CDN450/Z941H-16C DN500/Z941H-16C DN600/Z941H-16C DN700/Z941H-16C DN800/Z941H-16CDN900/Z941H-16C DN1000/Z941H-25CDN32/Z941H-25C DN40/Z941H-25C DN50/Z941H-25C DN65/ Z941H-25CDN80/Z941H-25C DN100/Z941H-25C DN125/Z941H-25CDN150/Z941H-25C DN200/Z941H-25C DN250/Z941H-25C DN300/Z941H-25C DN350/Z941H-25CDN400/ Z941H-25CDN450/Z941H-25C DN500/Z941H-25C DN600/Z941H-25C DN700/Z941H-25C DN800/Z941H-25CDN900/Z941H-25C DN1000/Z941H-40CDN32/Z941H-40C DN40/ Z941H-40CDN50/Z941H-40C DN65/Z941H-40CDN80/Z941H-40C DN100/Z941H-40C DN125/Z941H-40C DN150/Z941H-40C DN200/Z941H-40CDN250/Z941H-40C DN300/Z941H-40C DN350/Z941H-40C DN400/Z941H-40C DN450/Z941H-40CDN500/Z941H-40C DN600/Z941H-40C DN700/Z941H-40C DN800/Z941H-40C DN900/ Z941H-40CDN1000/Z941H-64CDN32/Z941H-64C DN40/Z941H-64C DN50/Z941H-64CDN65/Z941H-64C DN80/Z941H-64C DN100/Z941H-64C DN125/Z941H-64C DN150/Z941H-64CDN200/Z941H-64C DN250/Z941H-64C DN300/Z941H-64C DN350/Z941H-64C DN400/Z941H-64CDN450/Z941H-64C DN500/Z941H-64C DN600/Z941H-64C DN700/Z941H-64C DN800/Z941H-64CDN900/Z941H-64C DN1000/Z941H-100CDN32/Z941H-100C DN40/Z941H-100C DN50/Z941H-100C DN65/Z941H-100C DN80/Z941H-100CDN100/Z941H-100C DN125/Z941H-100C DN150/ Z941H-100CDN200/Z941H-100C DN250/Z941H-100CDN300/Z941H-100C DN350/Z941H-100C DN400/Z941H-100C DN450/Z941H-100CDN500/Z941H-100C DN600/Z941H-100C DN700/Z941H-100C DN800/Z941H-100CDN900/Z941H-100C DN1000

    四、Z941H-25C DN40智能一体式电动闸阀产品主要零部件

    阀体 阀盖 阀板 阀座 阀杆 填料 适用介质 适用温度
    (≤℃)
    WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
    ZGlCr5MO ZGlCr5M0+
    Slite12    		 1Crl8Ni9+
    Slite6    		 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
    ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+
    Slite6    		 1Crl8Ni9Ti PTFE 硝酸类、碱类 200
    ZG00Crl7Nil4M02 316L+
    Slite12    		 316L+S1ite6 316L PTFE 尿素、甲铵液、磷酸 200



  • 五、Z941H-25C DN40智能一体式电动闸阀产品连接尺寸

    公称通经DN 主要外形尺寸和连接尺寸（mm） 电动装置 WT（kg）
    L D D1 D2   F Z-D H
    Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R
    Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I
    40 240 145 110 85 16 3 4-18 595 DZW15 56
    50 250 160 125 100 16 3 4-18 653 DZW20 59
    65 270 180 145 120 18 3 4-18 665 DZW20 62
    80 280 195 160 135 20 3 8-18 725 DZW20 74
    100 300 215 180 155 20 3 8-18 787 DZW20 92
    150 350 280 240 210 24 3 8-23 955 DZW30 161
    200 400 335 295 265 26 3 12-23 1105 DZW30 219
    250 450 405 355 320 30 3 12-25 1343 DZW45 376
    300 500 460 410 375 30 3 12-25 1516 DZW60 484
    350 550 520 470 435 34 4 16-25 1678 DZW60 695
    400 600 580 525 485 36 4 16-30 1849 DZW90 977
    450 650 640 585 545 40 4 20-30 1937 DZW90 1033
    500 700 705 650 608 44 4 20-34 2234 DZW120 1087
    600 800 840 770 718 48 5 20-41 2432 DZW180 1357
    700 900 910 840 788 50 5 24-41 2489 DZW250 1481
    800 1000 1020 950 898 52 5 24-41 2643 DZW350 1845

    50-1000mm
