电动闸阀阀门首页 > 产品展示 > 闸阀 > 电动闸阀 >

产品名称：电动闸阀Z962Y[ 2021-08-31 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 更多产品点击 ： 闸阀  ，电动插板阀 ，高温闸阀，配水闸阀

    一、电动闸阀Z962Y产品介绍

    上海湖泉阀门有限公司生产的Z962Y高温高压电站闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型。中部采用无阀盖压力自紧式，在高温高压工 况下具有良好的密封性能。自密封圈有两种材料，它 具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。它的阀体材质20CrMoV材质，焊接（BW对焊）Z962Y密封面材质是STL合金，Z962Y-V阀体材质是铬钼钢（20CrMoV）适用介质：水、蒸气等非腐蚀性介质。

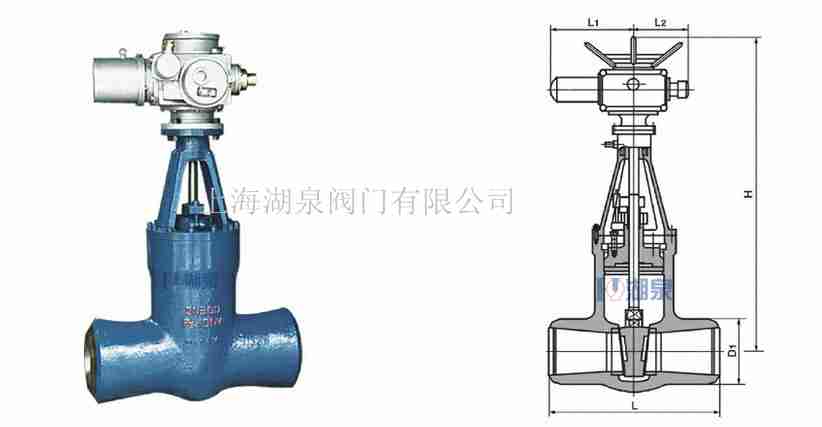

    电动闸阀Z962Y

    二、电动闸阀Z962Y产品结构原理

    1、电动闸阀Z962Y阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀的抗擦伤性。
    2、电动装置由专用电机、减速器、转矩控制机构、现场操作机构、手、电动切换机构等组成，除就地操作外，还可以进行远距离操作。可根据用户要求选配各种电动执行器配套。
    3、电动闸阀Z962Y采用压力自紧式密封结构，双闸板，两端支管为焊接连接。
    4、关闭机构主要由能够调心的楔式双闸板、万向顶、夹圈等组成，借阀体内导向筋的引导作升降运动。
    5、电动闸阀Z962Y阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成。耐磨、抗擦伤性能好。

    三、电动闸阀Z962Y主要零部件材料

    零件名称Part name 材料牌号Material designation
    阀体Body WCB WC6 WC9
    阀板Disc WCB WC6 WC9
    阀盖Bonnet 25 12Cr1Mo1VA
    阀杆Stem 1Cr17Ni2 20Cr1Mo1VA
    阀座Seat 25 12Cr1Mo1VA
    密封环Sealing ring S软钢(增强柔性石墨)S soft steel (flexible graphite) S软钢S soft steel F软钢F Soft steel
    填料Packing 增强柔性石墨Fexible graphite
    支架Yoke WCB WCB或WC6
    阀杆螺母Stem nut 45(ZCuZn25A16Fe3Mn3)
    四开环Four piece ring 1Cr13 20Cr1MoVA

    四、电动闸阀Z962Y主要性能参数

    型号 公称压PN（MPa） 试验压力（MPa） 工作压力（MPa） 工作温度（℃） 适用介质
    强度试验 密封试验/上密封试验
    Z960 2Y-250 25 37.5 27.5 25 ≤425 水、蒸汽
    Z960Y-320 32 48 36 32 ≤425
    Z960Y-P54100 P5410 30 22 　 ≤540 蒸汽
    Z96Y-P55140 P5514 37.5 27.5 　 ≤550
    Z960Y-P54170 P5517 48 36 　 ≤540
    Z960Y-P57170 P5717 61.8 41.2 　 ≤570









  • Z96Y-P55140 P5514 37.5 27.5 　 ≤550
    Z960Y-P54170 P5517 48 36 　 ≤540
    Z960Y-P57170 P5717 61.8 41.2 　 ≤570
    PW540 100V外形连接尺寸
    DN L d H L1 D0 转矩/N·m 重量/kg
    125 600 100 1036 - - 970 308
    150 700 155 1392 1052 305 1800 500
    175 759 175 1485 1052 305 2700 664
    225 850 200 1650 1052 305 2700 867
    250 900 222 1795 1154 458 1800 1203
    300 1254 294 2080 1154 458 2000 2125
    PW540 140V外形连接尺寸
    DN L d H L1 D0 转矩/N·m 重量/kg
    100 458 105 870 911 305 970 257
    125 600 132 1115 911 305 970 350
    150 700 183 1390 1052 305 1200 500
    175 750 175 1485 1052 458 1800 664
    225 850 217 1650 1052 458 2700 960
    250 900 261 1795 1154 458 4000 1203
    300 1300 305 1700 1378 610 4000 2180
    350 1550 338 715 2536 610 5800 5591
    PW540 170V外形连接尺寸
    DN L d H L1 D0 转矩/N·m 重量/kg
    100 550 105 140 911 305 970 257
    125 600 124 1115 1052 305 1200 350
    150 700 150 1390 1052 305 2000 520
    175 750 175 1485 1052 458 2000 680
    225 850 217 1650 1052 458 2700 990
    300 1397 265 2265 1378 610 4000 2632
    350 1550 368 2536 1378 610 5800 2600
