产品名称：GI型不锈钢高真空蝶阀[ 2013-10-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 产品说明：

    GI型手动高真空蝶阀是用来接通或切断真空管路中的气流，阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。阀门开闭有锁定功能。

    GI型手动高真空蝶阀适用的工作介质为净化空气和非腐蚀性气体。
    1、标准?？榛杓?，易于更换及维修。
    2、便于清洁的设计。

    产品性能参数：

    适用范围： 105 ~1.3×10-4 Pa

    阀门漏率： ≤1.3×10-4 Pa.L/S

    适用温度： -25~+80℃(丁腈橡胶)；-30~+150℃(氟橡胶)

    安装方向： 任意

    产品零件材料：

    GI型不锈钢高真空蝶阀主要零件材料
    适用范围：Applicability 　105～1.3×10-4Pa
    阀门漏率：Valve Leak Rate 　≤1.3×10-4Pa.L/S.
    适用温度：Applicable Temperature 　-25～+80℃(丁腈橡胶)
    　-30～+150℃(氟橡胶)
    安装方向：Mounting Direction 　任意

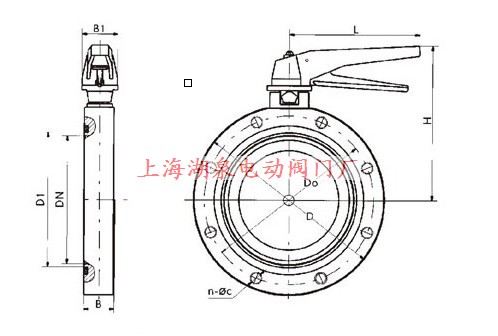

     产品外形及连接尺寸：

    GI型不锈钢高真空蝶阀主要外形及连接尺寸
    型号 DN D Do D1 B H B1 L n-φc
    GI-32 32 78 64 36 22 32 36 115 4-φ7
    GI-40 40 85 70 44 22 40 36 115 4-φ7
    GI-50 50 110 90 55 22 50 36 115 4-φ9
    GI-65 65 125 105 70 26 130 38 135 4-φ9
    GI-80 80 145 125 85 30 140 38 135 4-φ9
    GI-100 100 170 145 105 30 153 38 135 4-φ12
    GI-150 150 220 195 156 35 179 40 165 8-φ12
    GI-200 200 275 250 208 40 208 40 185 8-φ12
    GI-250 250 330 300 258 45 234 45 300 8-φ14
    GI-300 300 380 350 308 55 300 55 350 8-φ14
    GI-400 400 500 465 408 60 340 60 500 8-φ18

    产品订货须知：

    一、①不锈钢高真空蝶阀产品名称与型号②不锈钢高真空蝶阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的不锈钢高真空蝶阀型号，请按不锈钢高真空蝶阀型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【http://www.1890356.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

  • GI型手动高真空蝶阀结构图片
