产品名称：80电动不锈钢对夹蝶阀[ 2022-09-26 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、80电动不锈钢对夹蝶阀产品介绍

上海湖泉阀门集团有限公司80电动不锈钢对夹蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节，它是在过流部件、阀体、蝶...湖泉阀门不锈钢对夹式蝶阀,专业的阀门生产厂家,多种材质,通过ISO9001,获得生产许可TS认证,质量可靠,全国销量高,不锈钢对夹式蝶阀欢迎来电咨询!电动不锈钢对夹蝶阀产品型号:d971x 公称通径:dn50~2000mm 公称力:pn0.6~1.6mpa 适用温度:丁腈橡胶:-40℃～90℃氟橡胶:-20℃～200℃ 适用介质:水,空气,天然气,油品及弱腐蚀...采用一体化结构,接入220VAC电源即可控制运转,也可加入控制模块输入控制信号(4-20mADC或1-5VDC)进行调节控制。

二、80电动不锈钢对夹蝶阀优点

1、外形精致美观、线条流畅清晰、做工更加考究。
2、体积小，重量轻，性能好，可靠试验，绝缘等级F级。
3、双向流通，任意角度安装。
4、开关型控制，90°角行程自动限位。
5、电机过热保护，可视阀位指示，触点信号输出，应急手动装置。
6、连接方式：对夹式D/法兰式F。
7、连接尺寸：对夹式DN50-1200mm/法兰式DN50-2000mm。
8、阀体材质：铸铁材质QT/铸钢材质WCB/不锈钢材质SUS304/316/316L。
9、密封材质：丁腈橡胶NBR/聚四氟乙烯PTFE/对位聚苯PPL/硬质合金V。
10、常规电压：交流AC380V/AC220V/AC24V、直流DC24V/DC12V。
11、信号输出：无源触点输出、有源触点输出。
12、其他配置：户外防水、环境防爆、智能调节4-20mA等。

三、80电动不锈钢对夹蝶阀技术参数和性能

电动执行器技术参数		D971X电动不锈钢蝶阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN50～500mm
输出力矩	50N·M～2000N·M	公称压力	PN1.0、1.6MPa
任选功能	开关型、触点型、开度信号、智能型	阀轴材质	304/316/316L不锈钢
动作范围	0～90°（±5°）	阀体材质	304/316/316L不锈钢
动作时间	15秒 / 30秒 / 60秒	阀板材质	304/316/316L不锈钢、尼龙
环境温度	-30℃～+60℃	阀座密封	EPDM、NBR、耐磨橡胶
手动操作	附带手柄操作	结构形式	中线型、无销型
限位	电气、机械二重限位	温度	EPDM≤80℃、NBR≤68℃
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、空气、天然气
输入信号	0-10，1-5VDC / 4-20mA(智能型)	特点	用途广、整体造价低、流量大、流阻小

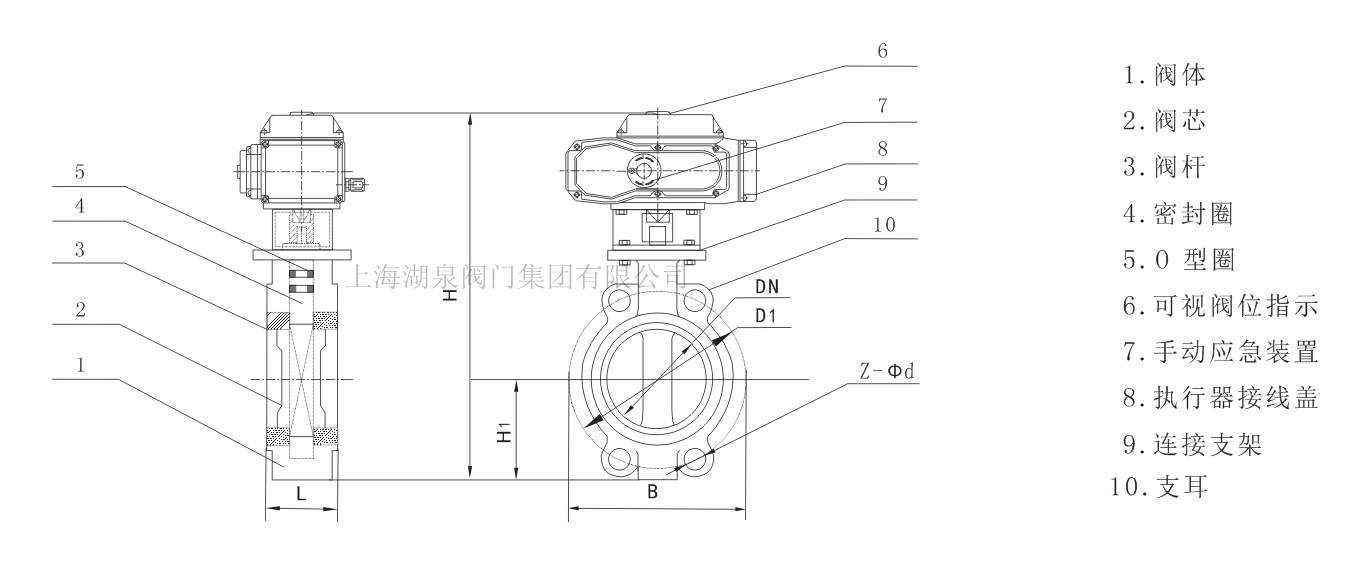

四、80电动不锈钢对夹蝶阀外形尺寸

公称通径DN	A	B	C	D	E	额定功率	额定电流
压力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6
40	155	349	57	104	32	15W	0.2A
50	155	353	62	104	43	15W	0.2A
65	155	362	70	104	46	15W	0.2A
80	155	368	89	104	46	15W	0.2A
100	208	392	106	115	52	25W	0.5A
125	208	407	120	115	56	25W	0.5A
150	208	446	132	115	56	25W	0.5A
200	256	489	164	127	60	50W	0.8A
250	256	514	200	127	68	50W	0.8A
300	256	568	238	127	78	90W	1.0A
350	288	629	280	164	78	120W	1.2A
400	288	662	302	164	102	120W	1.2A
450	288	693	335	164	114	150W	1.2A
500	288	729	360	164	127	150W	1.2A
