产品名称：手动闸阀Z41H-16C dn200(生产厂家)[ 2023-12-15 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、手动闸阀Z41H-16C dn200(生产厂家)介绍

上海湖泉阀门集团有限公司Z41H手动铸钢法兰闸阀结构紧凑、设计合理、阀门刚性好,通道流畅,流阻系数小。密封面采用不锈钢和硬质合金,使用寿命长。密封可靠、操作轻便灵活。驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。广泛用于自来水厂、石油、化工、制药、电力、消防、环保水处理等行业,在公称压力≤1.6Mpa的蒸气、水、油品类介质的管路上作启闭作用。按闸阀的构造将闸阀可分为：（1）平行式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。在平行式闸阀中，以带推力楔块的结构zui常为常见，既在两闸板中间有双面推力楔块，这种闸阀适用于低压中小口径（DN40—300mm）闸阀。也有在两闸板间带有弹簧的，弹簧能产生予紧力，有利于闸板的密封。（2）楔式闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。密封面的倾斜角度一般有2°52´，3°30´，5°， 8°， 10°等，角度的大小主要取决于介质温度的高低。一般工作温度愈高，所取角度应愈大，以减小温度变化时发生楔住的可能性。

二、手动闸阀Z41H-16C dn200(生产厂家)适用范围

壳体材料	适用介质	适用温度
碳素钢（C型）	水、蒸汽、油品	≤425
铬镍钛钢（P型）	硝酸类	≤200
铬镍钼钛钢（R型）	醋酸类	≤200
铬钼钢（I型）	水、蒸汽、油品	≤550

三、手动闸阀Z41H-16C dn200(生产厂家)性能规范

公称压力（MPa）	试验压力（MPa）
公称压力（MPa）	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

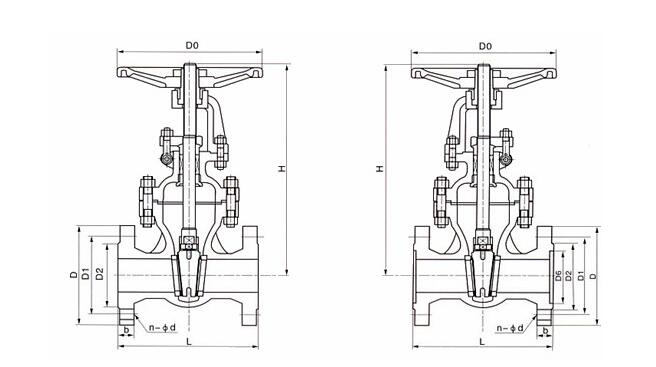

公称通径DN（mm）	主要外形尺寸及连接尺寸（mm）
公称通径DN（mm）	L	D	D1	D2	b	f	z-Φd	H	H1	D0
Z40、Z41、Z42
15	130	95	65	45	14	2	4-Φ14	220	240	120
20	150	105	75	55	14	2	4-Φ14	255	284	140
25	160	115	85	65	14	2	4-Φ14	275	303	160
32	180	135	100	78	16	2	4-Φ18	280	321	180
40	200	145	110	85	16	3	4-Φ18	300	352	200
50	250	160	125	100	16	3	4-Φ18	358	438	240
65	265	180	145	120	18	3	4-Φ18	375	450	240
80	280	195	160	135	20	3	8-Φ18	433	528	280
100	300	215	180	155	20	3	8-Φ18	502	620	320
125	325	245	210	185	22	3	8-Φ18	612	753	360
150	350	280	240	210	24	3	12-Φ23	676	847	360
200	400	335	295	265	26	3	12-Φ25	820	1039	400
250	450	405	355	320	30	3	12-Φ25	969	1245	450
300	500	460	410	375	30	3	12-Φ25	1142	1472	560
350	550	520	470	435	34	4	16-Φ25	1280	1450	640
400	600	580	525	485	36	4	16-Φ30	1452	1887	640
450	650	640	585	545	38	4	20-Φ30	1541	2011	720
500	700	705	650	608	42	4	20-Φ34	1676	2181	720
600	800	840	770	718	46	5	20-Φ41	1874	2346	800
700	900	910	840	788	48	5	24-Φ41	2139	2819	880
800	1000	1020	950	898	50	5	24-Φ41	2293	3034	980
900	1100	1120	1050	998	52	5	28-Φ41	2595	3445	1080
1000	1200	1255	1170	1110	54	5	28-Φ42	2733	3683	1180
1200	1350	1485	1390	1325	56	5	32-Φ48	3032	3032	1300
