D941X-16C DN80电动蝶阀型号、技术参数

[ 2021-07-05 ]

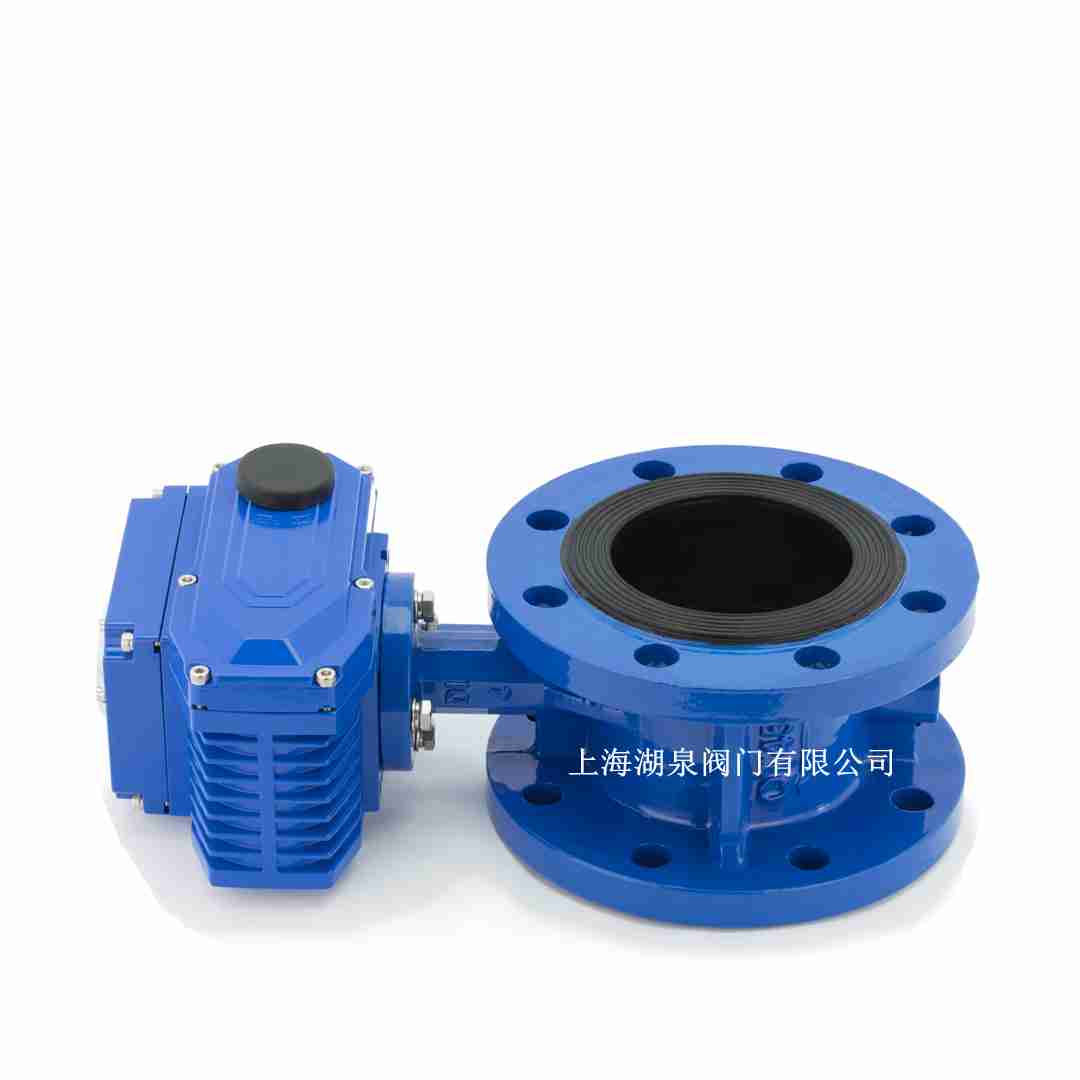

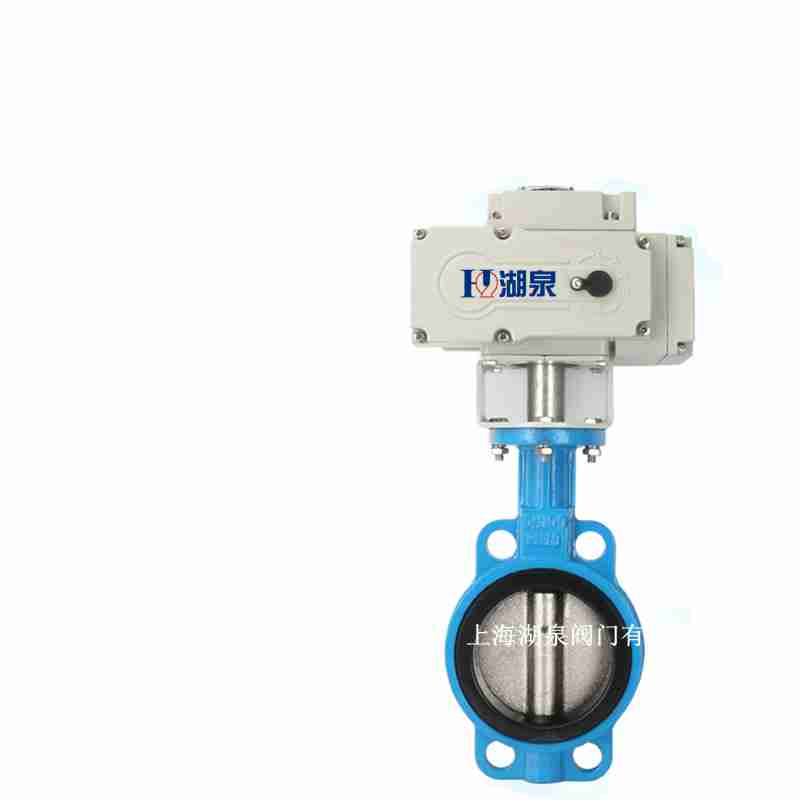

D941X-16C DN80电动蝶阀型号、技术参数
品牌上海湖泉
产品特性软密封
结构形式垂直板式
3C阀门类别工业
加工定制是
连接形式法兰
适用介质水
压力环境常压
工作温度常温
流动方向单向
驱动方式电动
零部件及配件
阀体类型(通道位置)二通式
口径DN80公称通径
标准安装尺寸参数规格D941X-16C DN80
可售卖地全国用途放水材质铸铁
型号D941X-16C DN80

D941X-16C DN80电动蝶阀型号、技术参数具体优点如下：
1、D941X-10 DN80电动蝶阀开度显示镜片与本体采用进口食品级玻璃胶粘接，粘接高度强，使产品无污染，耐高温，能有效抵抗雨水寖泡等恶劣环境的腐蚀。
2、人工摇柄在调试或断电时可使用不锈钢手柄驱动阀门转动，S为顺时针方向，O为逆时针方向。
3、齿轮由相切的多齿轮和轴组成，齿轮和轴由热处理高合金钢制成，强度高、耐性好，可经受长期疲劳负荷冲击。齿轮机构内加注进口食品级钼基润滑脂，完成润滑，无需点检或维护。
4、机械限位装置不锈钢制作的机械行程限制螺栓和限位挡块可调节行程机构至所需角度。为了方便调节，此螺栓至于外壳外部，每次调节后用不锈钢螺帽锁定所需位置。
5、电缆接口设有两个G1/2防水电缆接头，分别用于电缆线和信号线，防止干扰。
6、微动开关HD系列选用进口微动开关，触点质量、动作寿命、绝缘性能等指标优良可靠。
7、电位器采用进口高电位器，使用寿命高达三万次！非常适用于阀门的小开度调节需要！有效确保电动阀门的精度调节。

D941X-16C DN80电动蝶阀型号、技术参数性能规范

公称通径DN(mm)		50-600
公称压力PN(MPa)		0.6		1.0
公称压力(MPa)	强度试验	0.9		1.5
	密封试验	0.66		1.1
材料	材料代码	C			R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti		ZG0Cr18N12M02Ti
	碟版	2Cr13	1Cr18Ni9Ti		1Cr18Ni12M02Ti
	阀杆	2Cr13	1Cr18Ni9Ti		1Cr18Ni12M02Ti
	密封圈	乙丙丁氰所料
	填料	柔性石墨 V型橡胶垫
适用工况	适用介质	水、蒸汽	硝酸类		醋酸类
	适用湿度	-28°C-300°C
执行器	型号	GT或AW系列
	气源压力	0.3-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度	实验检验
		GBT/12230	GB12221	/	GB9131

D941X-16C DN80电动蝶阀型号、技术参数尺寸

公称通径DN	主要尺寸			法兰尺寸
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H1	H	D1	n-Φd	D1	n-Φd	D1	n-Φd
50	43	255	340	125	4-18	125	4-18	125	4-18
65	46	280	370	145	4-18	145	4-18	145	4-18
80	49	285	385	160	4-18	160	4-18	160	4-18
100	56	310	430	180	4-18	180	4-18	190	4-22
125	64	310	440	210	4-18	210	4-18	220	4-26
150	70	315	475	240	4-23	240	4-22	250	4-26
200	71	380	590	295	4-23	295	4-22	310	4-26
250	76	460	710	350	4-23	355	4-26	370	4-30
300	83	475	725	400	4-23	410	4-26	430	4-30
350	92	510	830	460	4-23	470	4-26	490	4-33
