电动球阀Q947y-25c dn300主要外形和连接尺寸

[ 2022-08-04 ]

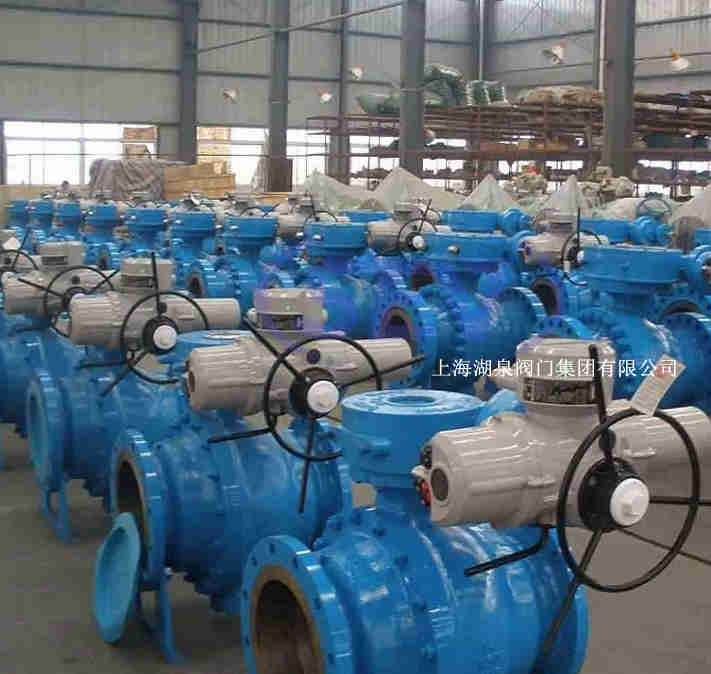

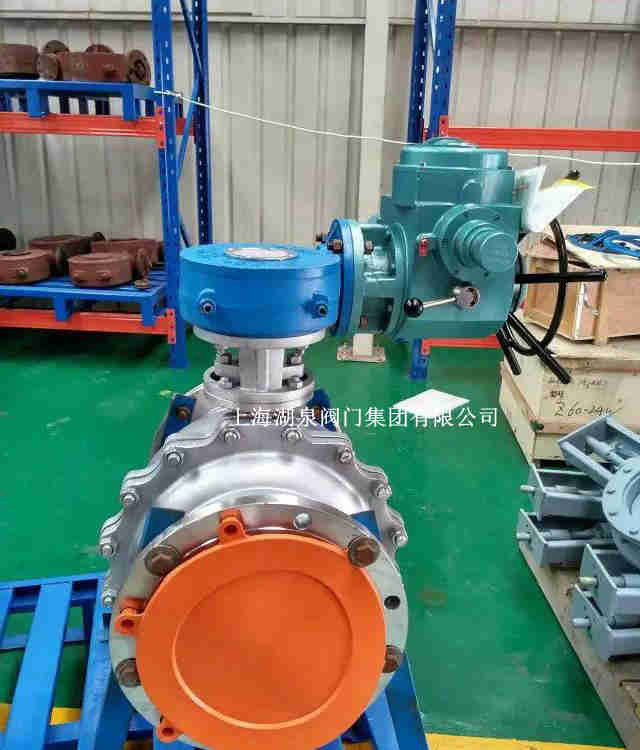

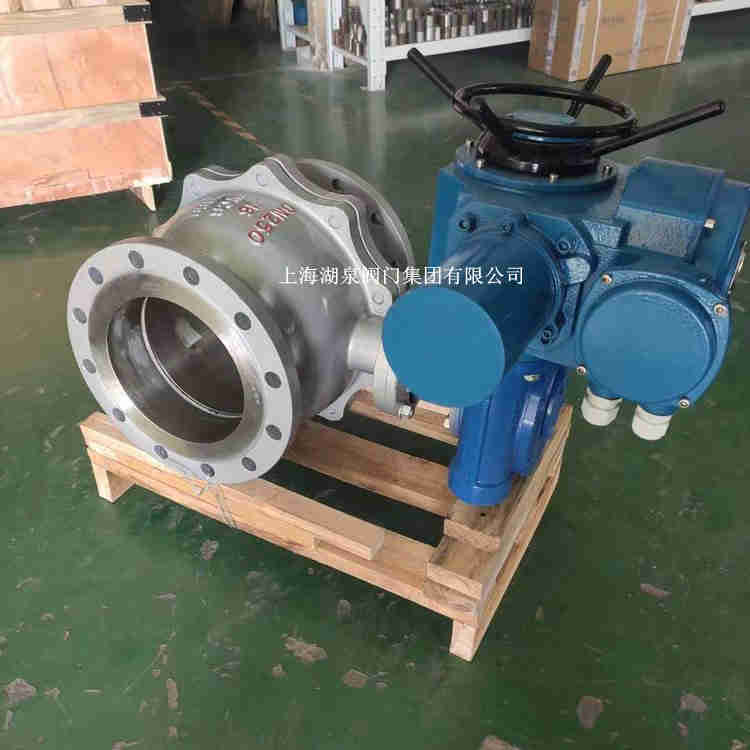

上海湖泉阀门集团有限公司电动球阀Q947y-25c dn300生产厂家，该产品适用于各种轻重工业及楼宇管道。Q947F/H/Y固定式电动球阀应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、管道输送系统中;在化工产品、医药和食品生产种; 固定式电动球阀产品特点 Q947F/Q947Y/Q947H型固定式阀,Q647F/Q647Y/Q647H固定式气动动球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性，Q947F电动固定法兰球阀采用固定式球阀与高精度电动执行器组装而成,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。上海湖泉电动卸灰球阀、电动法兰卸灰球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中,在化工产品等行业。

电动球阀Q947y-25c dn300产品优点
1、采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
2、采用全通径或缩径设计，流通阻力小。
3、采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
4、都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
5、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
6、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。

电动球阀Q947y-25c dn300产品主要零部件材料

零件名称	材料
阀体	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀介质		尿素等腐蚀性

电动球阀Q947y-25c dn300产品主要性能规范

试验压力ps(MPa)			工作温度(℃)	适用介质
壳体	密封(液)	密封(气)
Q947F-10	1.5PN	1.1PN	0.6 MPa	-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)	水、蒸汽、油品等
Q947F-16
					硝酸等腐蚀性介质
					强氧化性介质
Q947F-25
Q947F-64					醋酸等腐蚀性介质
Q947F-160
					尿素等腐蚀性介质

电动球阀Q947y-25c dn300产品主要外形和连接尺寸

Q941F-25C、Q941F-25P	L	D	D1	D2	b	z×?d
DN15	130	95	65	45	16	4×?14
DN 20	140	105	75	55	16	4×?14
DN 25	150	115	85	65	16	4×?14
DN 32	165	135	100	78	18	4×?18
DN 40	180	145	110	85	18	4×?18
DN 50	200	160	125	100	20	4×?18
DN 65	220	180	145	120	22	8×?18
DN 80	250	195	160	135	22	8×?18
DN 100	280	230	190	160	24	8×?23
DN 125	320	270	220	188	28	8×?25
DN 150	360	300	250	218	30	8×?25
DN 200	400	360	310	278	34	12×?25
