上海湖泉阀门厂家电动球阀q941f-25c dn80使用说明书和实物图，可就地可远程PLC控制电动法兰球阀不仅结构简单、密封性能好,而且在一定的公称通径范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现功能， Q941F电动法兰球阀概述 电动球阀具有以下特点:适用于切断、调节的场合。湖泉电动法兰球阀可实现对石油、化工、造纸、冶金、污水处理等运输管道内介质的切断和流通。密封性能优良、流通等，电动球阀Q941F-25C DN80铸钢法兰球阀简介: 球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业,.产品名称:q941f电动球阀 产品型号:q941f 产品特点:q941型电动球阀适用于两位切断、调节的场合。

Q941F-10C DN32，Q941F-10C DN40，Q941F-10C DN50，Q941F-10C DN65，
Q941F-10C DN80，Q941F-10C DN100，Q941F-10C DN125，Q941F-10C DN150，
Q941F-10C DN200，Q941F-10C DN250，Q941F-10C DN300，Q941F-10C DN350，
Q941F-10C DN400，Q941F-10C DN450，Q941F-10C DN500，Q941F-10C DN600，
Q941F-10C DN700，Q941F-10C DN800，Q941F-10C DN900 Q941F-10C DN1000，
Q941F-16C DN32，Q941F-16C DN40，Q941F-16C DN50，Q941F-16C DN65，
Q941F-16C DN80，Q941F-16C DN100，Q941F-16C DN125，Q941F-16C DN150，
Q941F-16C DN200，Q941F-16C DN250，Q941F-16C DN300，Q941F-16C DN350，
Q941F-16C DN400，Q941F-16C DN450，Q941F-16C DN500，Q941F-16C DN600，
Q941F-16C DN700，Q941F-16C DN800，Q941F-16C DN900，Q941F-16C DN1000，
Q941F-25C DN32，Q941F-25C DN40，Q941F-25C DN50，Q941F-25C DN65，
Q941F-25C DN80，Q941F-25C DN100，Q941F-25C DN125，Q941F-25C DN150，
Q941F-25C DN200，Q941F-25C DN250，Q941F-25C DN300，Q941F-25C DN350，
Q941F-25C DN400， Q941F-25C DN450，Q941F-25C DN500，Q941F-25C DN600，
Q941F-25C DN700，Q941F-25C DN800，Q941F-25C DN900，Q941F-25C DN1000，
Q941F-40C DN32，Q941F-40C DN40， Q941F-40C DN50，Q941F-40C DN65，
Q941F-40C DN80，Q941F-40C DN100，Q941F-40C DN125，Q941F-40C DN150，
Q941F-40C DN200，Q941F-40C DN250，Q941F-40C DN300，Q941F-40C DN350，
Q941F-40C DN400，Q941F-40C DN450，Q941F-40C DN500，Q941F-40C DN600，
Q941F-40C DN700，Q941F-40C DN800，Q941F-40C DN900， Q941F-40C DN1000，
Q941F-64C DN32，Q941F-64C DN40，Q941F-64C DN50，Q941F-64C DN65，
Q941F-64C DN80，Q941F-64C DN100，Q941F-64C DN125，Q941F-64C DN150，
Q941F-64C DN200，Q941F-64C DN250，Q941F-64C DN300，Q941F-64C DN350，
Q941F-64C DN400，Q941F-64C DN450，Q941F-64C DN500，Q941F-64C DN600，
Q941F-64C DN700，Q941F-64C DN800，Q941F-64C DN900，Q941F-64C DN1000

S型：标准型
功能:通过开关电路实现开启、关闭操作，并输出一组有源位置信号(全开、全闭)。
W型：无源触点型
功能:通过开关电路实现开启、关闭操作，并输出一组指示阀门全开、全闭位置无源开关信号。
结构:带两个中间位置开关。
P型：开度信号型
功能:通过开关电路控制阀门开启角度，并输出与开度位置对应的电阻信号。
结构:带500Ω或1000Ω电位器。
A型：智能调节型
功能:调节作用，输入4~20mADC或1~5VDC，输出4~20mADC
结构:带伺服控制器和1KΩ电位器。
H型：带电位器和中间位置开关
功能：通过开关电路控制阀门开启角度，输出与开度位置对应的电阻信号，同时输出一组无源位置信号。
结构:带电位器和中间位置开关。
Z型：直流控制电路
功能：通过外部电路对直流电源正负极换向，实现开启、关闭操作并输出一组无源触点（全开、全闭）信号
结构：带中间位置开关
J型：AC380V控制电路
功能：通过外部倒相电路，使电机正反转实现开启、关闭操作并输出一组无源触点（全开、全闭）信号
结构：带中间位置开关

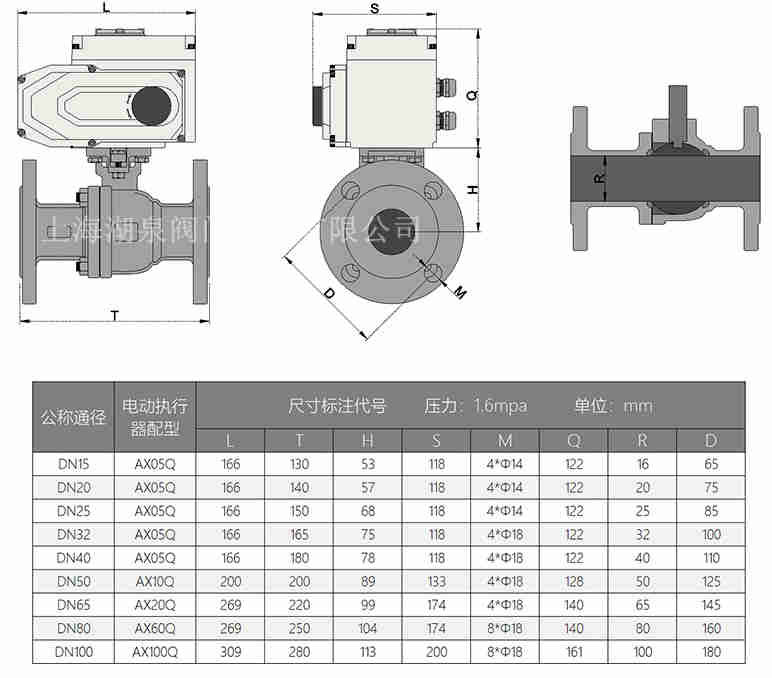

电动球阀q941f-25c dn80使用说明书和实物图

公称通径mm	15	20	25	32	40	50	80	100
额定流量系数Kv	20	38	72	110	170	270	510	940
公称压力MPa	1.0；1.6；6.4
额定转角°	0～90
流量特性	快开
介质温度℃	-20～120
阀体材质	HT200；ZG230-450；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球体材质	1Cr18Ni9；0Cr18Ni12Mo2Ti

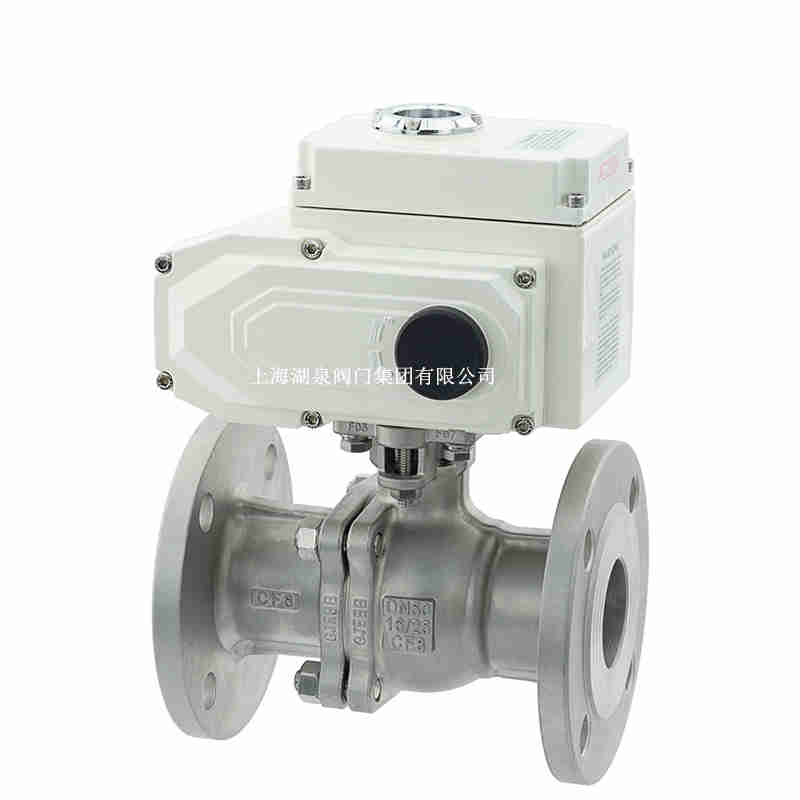

电动球阀q941f-25c dn80使用说明书和实物图

零件名称	阀体、侧体	球体、阀杆	填料	密封圈
Q941F-16C Q941F-25C Q941F-40C	WCB	2Cr13	聚四氟乙烯或 柔性石墨	聚四氟乙烯、增强聚四氟乙烯、对位聚苯
Q941F-16P Q941F-25P Q941F-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941F-16R Q941F-25R Q941F-40R	ZG0Cr18Ni12Mo2Ti	0Cr18Ni12Mo2
