产品名称：d941w电动大口径通风蝶阀[ 2016-07-26 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片
  •

    一、d941w电动大口径通风蝶阀概述


    d941w电动大口径通风蝶阀是上海湖泉阀门有限公司生产销售的主要产品之一，常年备有大量库存现货以出厂价直销，让客户购买到物美价廉的产品，d941w电动大口径通风蝶阀是一种非密闭型阀门，其主要作用是在管道系统工作中，阀门打开排烟排气，在非工作时间中，阀门关闭，防止大的灰渣进入管道，保护管道生产的安全及可持续进行。

    二、d941w电动大口径通风蝶阀特点


    电动通风蝶阀由角行程电动执行器和通风蝶阀组成，它与电动单元组合仪表配合使用。采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。

    三、d941w电动大口径通风蝶阀工作原理


    本 蝶阀 采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转。

    四．d941w电动大口径通风蝶阀采用标准

    设计标准：GB/T12238-1989、JB/T8692-1998
    法兰连接尺寸：GB/T9115.1-2000
    结构长度h：GB/T12221-1989
    压力试验：GB/T13927-1992；JB/T9092-1999



    五、d941w电动大口径通风蝶阀主要技术参数和性能


    公称通径mm 50～1200
    公称压力(MPa) PN0.1、0.25、0.6、1.0
    介质温度℃ -40～+450（钢板卷焊），+450以上（不锈钢板卷焊）
    转角范围 0-90度
    流量特性 近似百分比
    法兰标准 GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品)
    配置执行机构 可配HQ等系列角行程电动执行机构
    控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

    六、d941w电动大口径通风蝶阀订货说明

    1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦驱动方式⑧是否带附件以便我们的为您正确选型。
    　　2、如有特殊要求时请在订购产品时注明。
    　　3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
    　　4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
    　　欢迎您访问我们的网站【http://www.1890356.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：021-64162222



  • 七、d941w电动大口径通风蝶阀主要外形连接尺寸


    TD941W-0.5/2.5/6 (C.P.R.V)
    公称通径 结构长度 外形尺寸（参考值） 连接法兰尺寸 参考重量(Kg)
    0.05MPa和0.25MPa 0.6MPa
    毫米 mm 英寸in L H H0 A B D D1 D2 n-d D D1 D2 n-d
    50 2 108 70 418 250 225 140 110 88 4-18 140 110 88 4-14 , 14
    65 21/2 112 80 438 250 225 160 130 108 4-18 160 130 108 4-14 15
    80 3 114 95 466 250 225 190 150 124 4-18 190 150 124 4-18 17
    100 4 127 105 486 250 225 210 170 144 4-18 210 170 144 4-18 20
    125 5 140 120 516 325 245 240 200 174 8-18 240 200 174 8-18 25
    150 6 140 132 541 325 245 265 225 199 8-18 265 225 199 8-18 29
    200 8 152 160 779 325 245 320 280 254 8-18 320 280 254 8-18 47
    250 10 165 187 836 363 313 375 335 309 12-18 375 335 309 12-18 67
    300 12 178 220 901 363 313 440 395 363 12-22 440 395 363 12-22 78
    350 14 190 245 954 363 313 490 445 413 12-22 490 445 413 12-22 96
    400 16 216 270 1003 363 313 540 495 463 16-22 540 495 463 16-22 130
    450 18 222 297 1058 465 439 595 550 518 16-22 595 550 518 16-22 142
    500 20 229 322 1111 546 556 645 600 568 20-22 645 600 568 20-22 191
    600 24 267 377 1233 546 556 755 705 667 20-26 755 705 667 20-26 230
    700 28 292 430 1338 546 556 860 810 772 24-26 860 810 772 24-26 250
    800 32 318 487 1452 546 556 975 920 878 24-30 975 920 878 24-30 320
    900 36 330 537 1588 632 706 1075 1020 978 24-30 1075 1020 978 24-30 410
    1000 40 410 587 1689 632 706 1175 1120 1078 28-30 1175 1120 1078 28-30 510
    1200 48 470 687 1938 632 706 1375 1320 1280 32-30 1405 1340 1295 32-33 720
    1400 56 530 760 2670 790 1338 1575 1520 1480 36-30 1603 1560 1510 36-36 1270
    1600 64 600 895 2810 868 1476 1790 1730 1690 40-30 1830 1760 1710 40-36 1730
    1800 72 670 995 3020 868 1476 1990 1930 1890 44-30 2045 1970 1918 44-39 2750
    2000 80 760 1095 3220 965 1600 2190 2130 2090 48-30 2265 2180 2125 48-42 3050

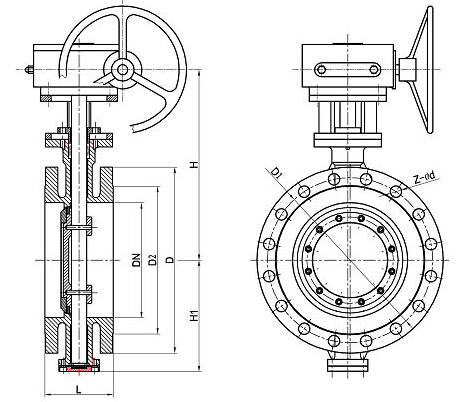

  • 八、d941w电动大口径通风蝶阀结构示意图：




    d941w电动大口径通风蝶阀
