产品名称：bd941w-1c防爆通风电动蝶阀[ 2021-09-30 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、bd941w-1c防爆通风电动蝶阀产品介绍

    上海湖泉阀门集团有限公司电动通风蝶阀是由电动执行机构和通风蝶阀组成，接入220V电压即可控制阀门的开关，也可以接入控制?？?，输入控制信号4-20mA或1-5V DC进行控制。采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工，一般适用工业、冶金等管道作通风调节介质流量之用。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。该阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该电动蝶阀阀蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如电动装置、气动装置、蜗轮传动装置、手动装置。

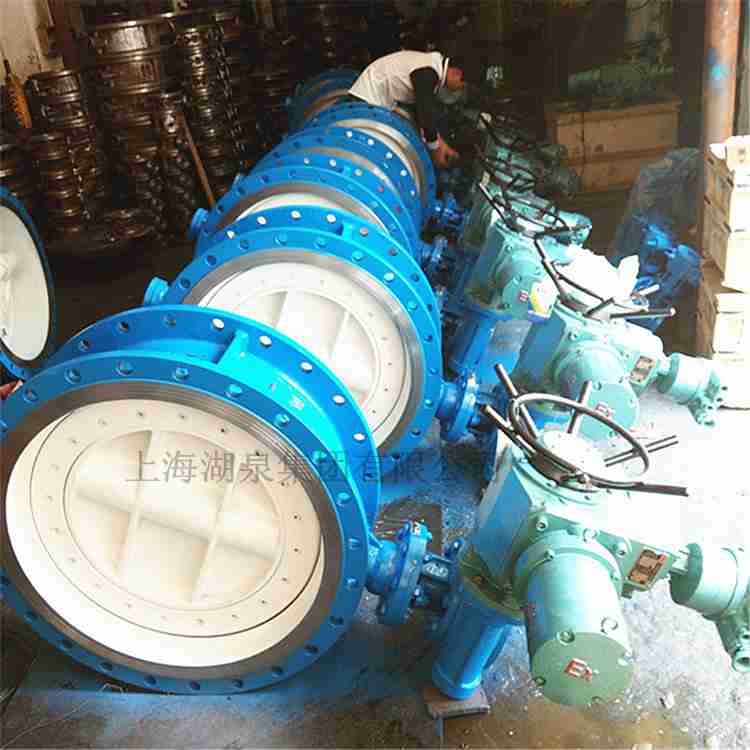

    bd941w-1c防爆通风电动蝶阀

    二、bd941w-1c防爆通风电动蝶阀产品技术参数

    电动通风蝶阀执行机构：  控制方式：电动控制（电源驱动） 介质温度：-40℃～+450℃（钢板卷焊），+450℃以上（不锈钢板卷焊） 转角范围：0-90度 流量特性：近似百分比 法兰标准：GB/T9115-2000钢制管法兰焊接标准 执行机构：可配角行程系列电动执行机构 控制方式：普通开关型（无源触点开关型）、调节型（输入输出4-20mA） 电动通风蝶阀性能指标：   项 目：指 标 值 基本误差%：±2.5 回差%：2.0 死区%：3.0 始终点偏差%：±2.5 额定行程偏差%：+2.5 允许泄漏量1/h：2×10-2×阀额定容量。

    防爆电动蝶阀按照的隔离防爆国家标准规定设计、采用隔爆型外壳制成的隔爆型电动执行器、防爆标志为 Ex d ⅡB T4 Gb蝶板的流线形设计，使流体阻力损失小?？梢栽怂湍嘟?，在管道口积存液体zui少。低压下，可以实现良好的密封，调节性能好，具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，电动蝶阀用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。 防爆电动蝶阀的优点：1、防爆电动蝶阀主要结构由型防爆电动执行器和阀门连接，电压AC220V或AC380V，适用于易燃易爆场合。也可输入4-20mADC信号及电源控制阀门的开度，实现对压力、流量、温度、液位等参数的调节。

    三、bd941w-1c防爆通风电动蝶阀产品参数

    公称压力 0．1MPa 0．25Mpa
    壳体试验压力 0．15MPa 0．375Mpa
    允许介质流速 ≤25m/s
    适用温度 ≤300℃   ≤420℃   ≤550℃
    泄漏率 ≤1％
    适用介质 空气、含尘烟气

    四、bd941w-1c防爆通风电动蝶阀产品主要零部件

    零件名称 阀体 阀板 阀轴
    材料 碳钢 碳钢 碳钢、不锈钢

    五、bd941w-1c防爆通风电动蝶阀产品主要性能参数

    公称压力（MPa) 0.05MPa 介质温度 -30℃～-350℃
    强度试验 0.1MPa 适用介质 冷热风、烟气
    介质流速 25m/s 泄漏率 3%


  • 六、bd941w-1c防爆通风电动蝶阀产品外形尺寸

    DN D D1 L L1 L2 　n-Фd b
    300 405 370 120 716 220 8-12 10
    350 455 420 140 786 240 8-14 10
    400 505 470 140 924 270 12-18 10
    450 570 530 160 999 295 12-18 10
    500 620 580 160 1079 325 12-18 10
    600 720 680 180 1140 380 16-18 12
    700 820 780 180 1240 430 16-18 12
    800 920 880 200 1344 490 16-18 12
    900 1040 990 200 1444 540 16-18 14
    1000 1140 1090 220 1544 590 20-18 14
    1100 1240 1190 220 1644 640 20-18 14
    1200 1340 1290 240 1744 690 20-18 14
    1300 1440 1390 240 1864 760 20-18 16
    1400 1540 1490 260 2020 810 24-18 16
    1500 1640 1590 260 2120 860 24-18 16
    1600 1740 1690 280 2240 980 24-18 16
    1700 1840 1790 280 2340 1030 28-22 16
    1800 1940 1890 300 2440 1096 28-22 16
    1900 2040 1990 300 2540 1146 32-22 16
    2000 2150 2090 320 2640 1196 32-26 16
    2200 2360 2300 340 3252 1296 36-26 16
    2400 2560 2500 360 3452 1396 36-26 18
    2600 2760 2700 380 3652 1496 40-26 18
    2800 2960 2900 400 3852 1596 40-26 18
    3000 3190 3110 400 3896 1698 44-30 18
    3200 3390 3310 440 4110 1798 44-30 20
    3400 3590 3510 440 4396 1898 48-30 20
    3600 3790 3710 480 4636 1998 48-30 20
    3800 4000 3910 480 4886 2098 52-30 22
    4000 4210 4120 520 5160 2210 52-30 22
