一、上海湖泉电动调节球阀价格产品说明

上海湖泉阀门厂家电动调节球阀以AC220V, AC380V或DC24V电源电压动作力，接受(4-20mA, 0-10mA或1-5VDC)电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0-90°，就能完成启闭动作或调节动作。电子式电动执行器，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示，手动操作等功能，功能强、性能可靠、连线简单，调节电动球阀通过输入电流信号或电压信号，改变球芯的旋转角度(0-90°任意角度)，实现比例调节动作.球芯通道平整光滑，不易沉积介质，可以进行管线式通球。它具有结构简单、重最轻、密封性能好等特点，适用于要求零泄漏率的场合。

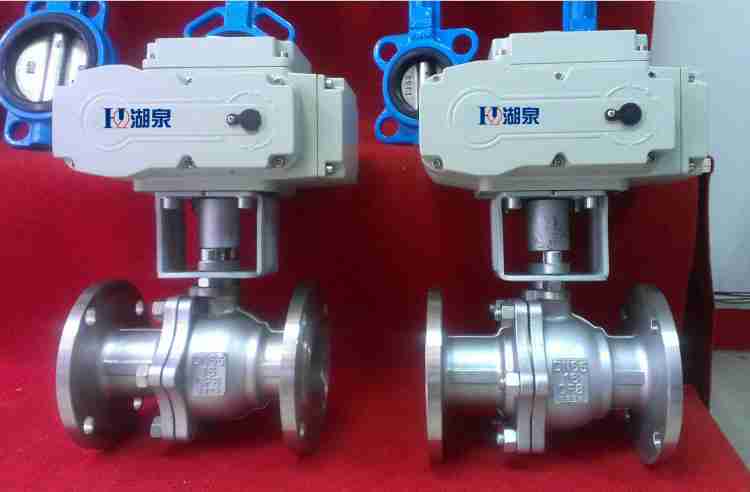

电动调节球阀价格

二、上海湖泉电动调节球阀产品技术参数

公称通径	DN15～DN300(mm)
公称压力	PN1.0、1.6、2.5、6.4MPa
连接方式	法兰连接
阀体形式	二段式阀体
电源电压	AC110V、AC220V、AC380V（其他定制DC24等）
驱动形式	电源驱动（可防爆，可带手动装置）
温度范围	硬密封-40℃～450℃
阀体材质	不锈钢304、316、316L
控制方式	开关型（开关切断控制）、调节型（4-20mA模拟信号）
适用介质	水、蒸汽、油品、环保、燃气、煤矿等（高温高压及低温、腐蚀性介质）

型式：直通铸造球型阀
公称通径：25、32、40、50、65、80、125、150、200、250、300、350、400mm
公称压力：PN1.6、2.5、4.0、6.4MPa
连接型式：对夹式、法兰式（法兰标准：JB/T79.1-94、79.2-94等）
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖：与阀体成一整体 -45～+400℃
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀内组件
阀芯型式：带V型切口的部分球型阀芯
流量特性：近似等百分比
材料：铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
额定行程：全开90°
执行机构
型式：3810R、PSQ、DCL、HQ 电子式电动执行机构
输入信号：4-20mA或1-5V·DC
电源电压：220V/50Hz
环境温度：-25～+70℃
阀作用型式
电关式(B)、电开式(K)

公称通径（DN）		10	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数（KV）			20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
公称压力PN（MPa）		1.6 2.5 4.0 6.4
工作转角		0-90o
流量特性		二位开关型：全开或全闭式，调节型：近似等比
泄漏量（Q）		软密封：O泄漏符合ANSI B16.104 5级硬密封：≤10-4×阀的额定容量
允许压差		≤公称压力
电动执行机构	型号	HL系列、3810R系列、PSQ系列、HQ或QB型
	电源电压	AC220V、AC38V、DC24V
	作用形式	开关型/调节型（隔爆型）
调节型	输入信号	0～10mA、4～10mA、1-5VDC
	输出信号	0～10mA、4～10mA、1-5VDC
	基本误差	≤±2.5%
	回差	≤±2.5%
	死区	≤2%
	可调节比	250:1
开关型	电源电压	AC220V/AC380V/DC24V
	反馈信号	阀位开关信号：有源触点信号、无源触点信号
