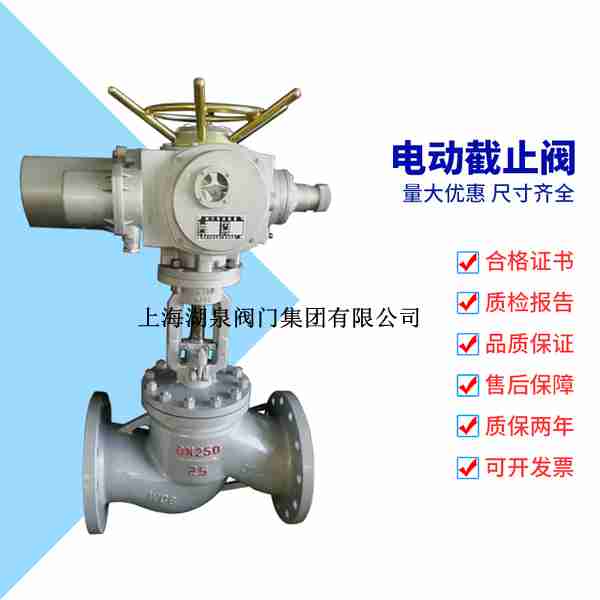

j941h 25c dn250电动截止阀厂家、型号

[ 2021-11-08 ]

上海湖泉阀门j941h 25c dn250电动截止阀厂家，型号J941H/Y、J941W，它是由电动执行机构和截止阀两部分组成，区别在它的关闭件是个阀体，阀体绕阀体中心线作旋转来达到开启、关闭的一种电动阀门。该电动截止阀产品是一种常用的截断阀，主要用来按通或截断管路中的介质，一般不用于调节流量，截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。该电动截止阀与闸阀相比，截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长,启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。该系列电动阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。它广泛适用于水、蒸汽或空气的管路上，而且密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。

j941h 25c dn250电动截止阀厂家、型号技术参数

公称压力　　(MPa)	试验压力(MPa)			适用介质	适用温度　　℃
	壳本	密封(液体)	低压密封(气)
1.6	2.4	1.76	0.6	水、蒸汽、油品	≤425℃
2.5	3.75	2.75
4.0	6.00	4.4
6.4	9.60	7.04

公称压力NominalPressure	1.6	2.5	4.0	6.4	10.0	16.0
强度试验 Shell Test	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验 Water Seal Test	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验Backseat Test	1.8	2.8	4.4	7.0	11.0	18.0
气密封试验 Air Seal Test	0.5-0.7

25.0MPa
DN	20	25	32	40	50	65	80	100
L	150	180	180	250	250	340	390	480
H	575	590	605	720	720	1060	1280	1290
32.0MPa
DN	20	25	32	40	50	65	80	100
L	150	180	180	250	250	470	570	660
H	575	590	605	720	720	1140	1350	1500
P 57 170V
DN	20	25	32	40	50	65	80	100
L	150	180	180	250	250	760	865	965
H	575	590	605	720	720	1545	1790	1890
